T7150A

Tổng quan

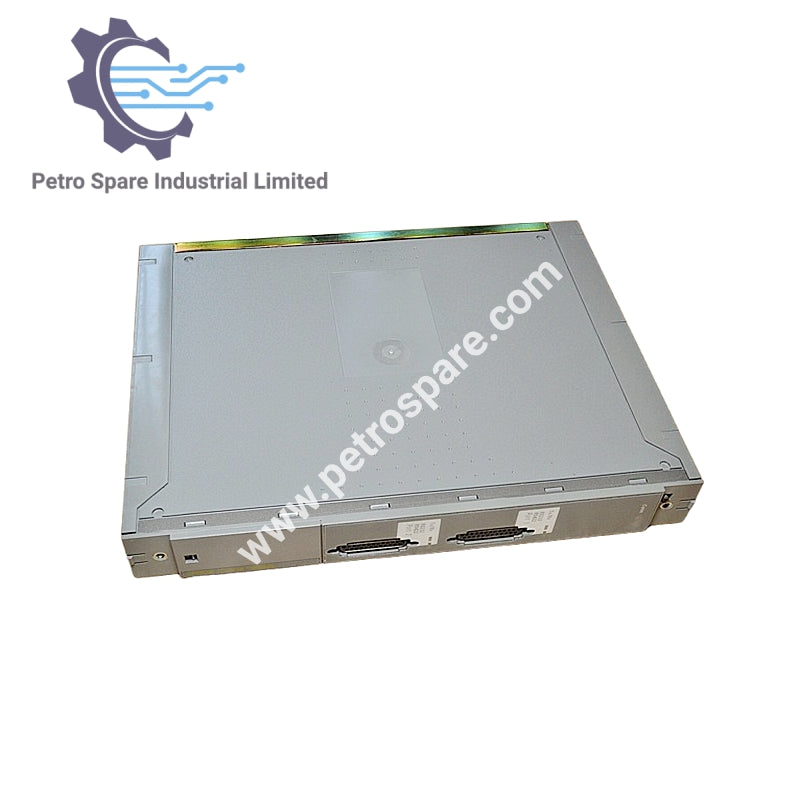

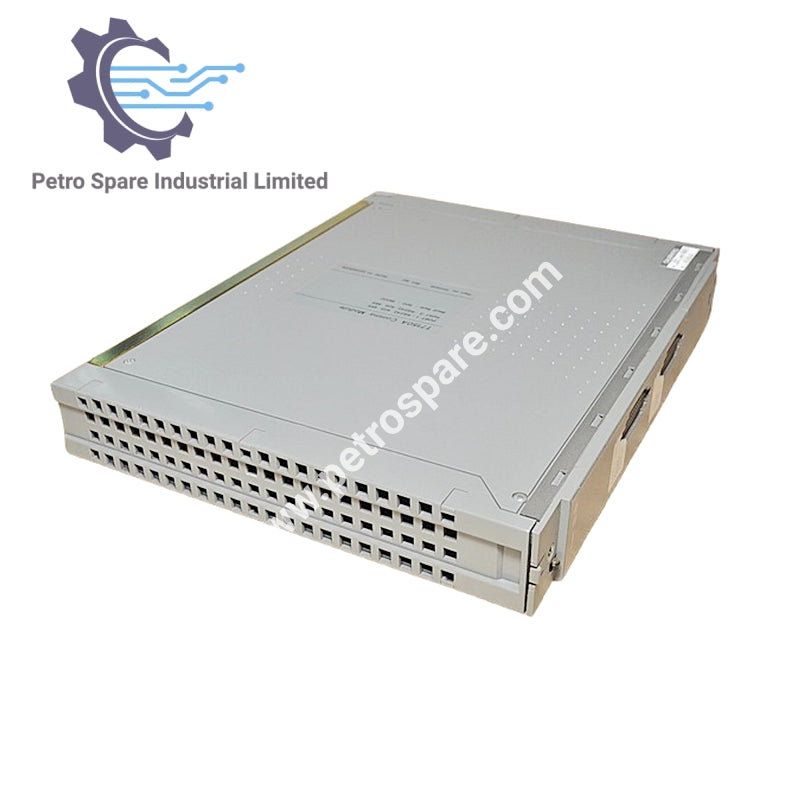

T7150A là mô-đun truyền thông ICS Triplex hỗ trợ các giao diện nối tiếp RS-232, RS-422 và RS-485 cho các hệ thống Trusted TMR.

Nhận dạng

• Mã sản phẩm: T7150A

• Mẫu: Mô-đun truyền thông RS-232/RS-422/RS-485

• Loại: Mô-đun giao diện truyền thông

• Nhà sản xuất: ICS Triplex

Giao diện truyền thông

• Cổng nối tiếp: 2

• Loại cổng: RS-232, RS-422, RS-485

• Tốc độ baud: 300–19.200

• Giao thức: Regent R2, Modbus RTU, đầu ra ASCII, Guarded Peer-Link

• Đầu nối: DB-25 cái trên mô-đun, DB-25 đực trên cáp

Dữ liệu điện

• Yêu cầu nguồn: Không cần nguồn điện bên ngoài (được cấp nguồn bởi các mô-đun bộ xử lý ba kênh)

• Cách ly (thiết bị với logic): tối thiểu 1000 V

• Cách ly (giữa các cổng): tối thiểu 1000 V

• Tiêu tán nhiệt: 7 W, 24 BTU/h

Dữ liệu môi trường

• Nhiệt độ vận hành: 0–60 °C (32–140 °F)

• Nhiệt độ bảo quản: –40–85 °C (–40–185 °F)

• Độ ẩm vận hành: 0–95% RH, không ngưng tụ

• Độ rung: 10–55 Hz, ±0,15 mm

• Độ sốc: 15 g, sóng sin ½, 11 ms

Dữ liệu cơ khí

• Chiều cao: 330 mm

• Chiều rộng: 38 mm

• Chiều sâu: 229 mm

• Trọng lượng: 1,4 kg

---
