6ES7223-1BL32-0XB0

Tổng quan sản phẩm

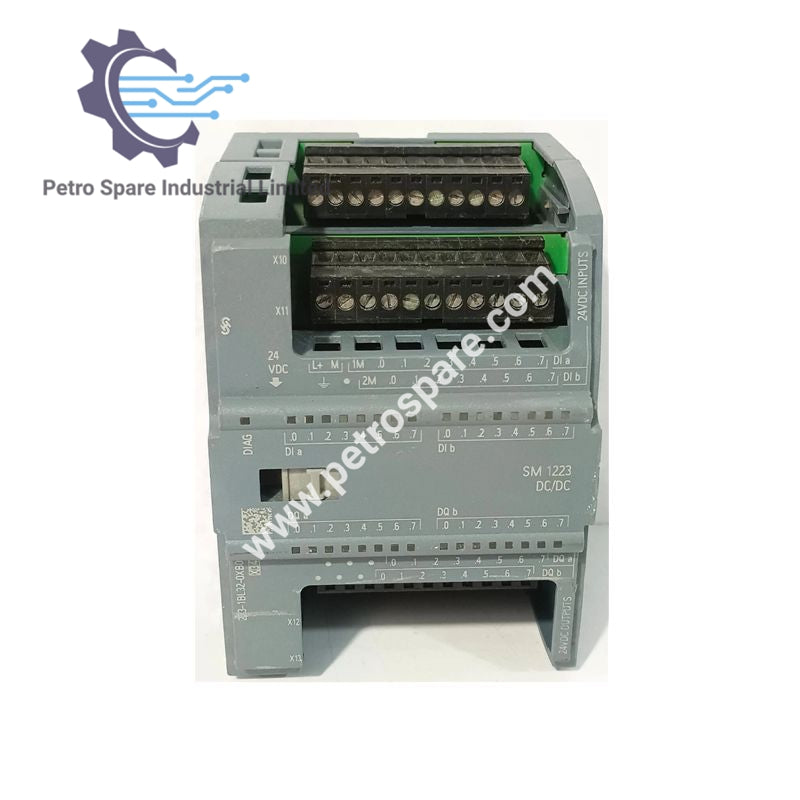

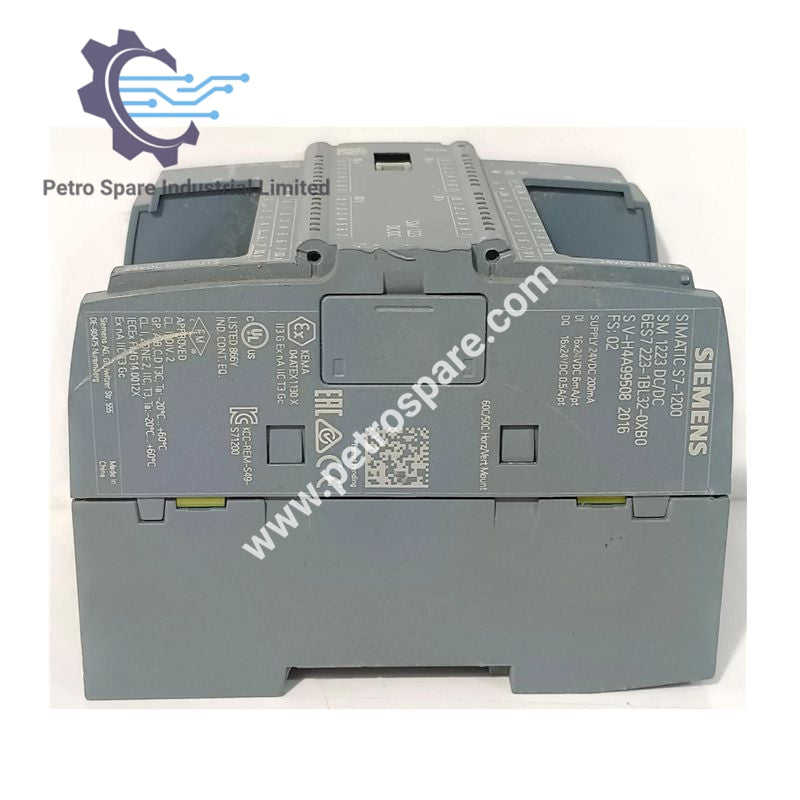

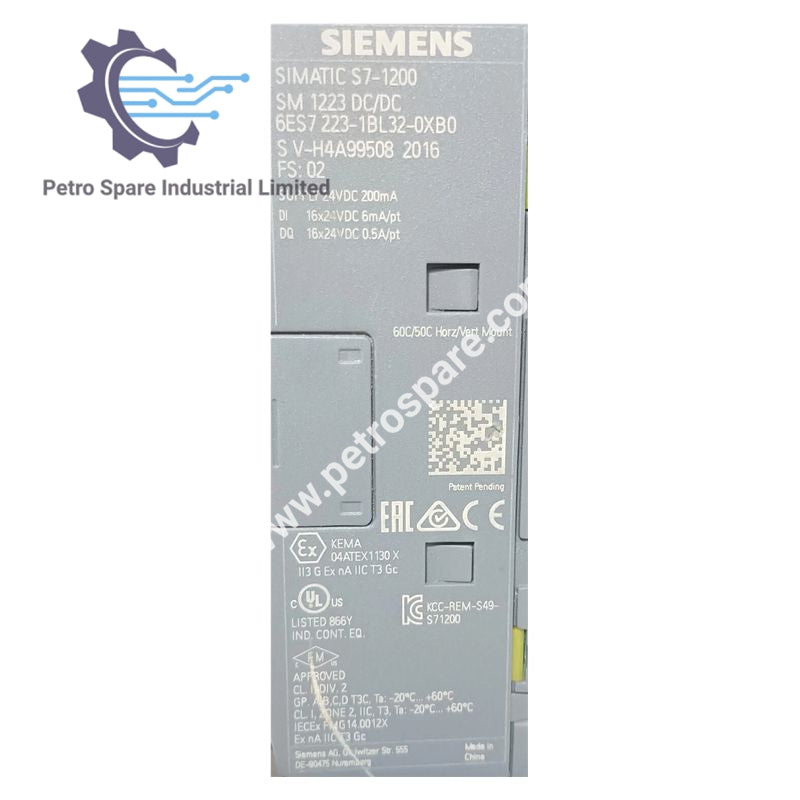

SM 1223, DI 16x24 V DC, DQ 16x24 V DC là mô-đun I/O kỹ thuật số cho SIMATIC S7-1200.

Thông số kỹ thuật

• Điện áp cung cấp
  • Giá trị định mức: 24 V DC
  • Phạm vi cho phép, giới hạn dưới: 20,4 V DC
  • Phạm vi cho phép, giới hạn trên: 28,8 V DC

• Dòng điện đầu vào
  • Từ bus backplane 5 V DC, tối đa: 185 mA

• Đầu vào kỹ thuật số
  • Số lượng đầu vào: 16
  • Đường đặc tính đầu vào: IEC 61131, loại 1
  • Số lượng đầu vào có thể điều khiển đồng thời (tất cả vị trí lắp đặt, lên đến 50 °C): 16
  • Loại điện áp đầu vào: DC
  • Giá trị định mức: 24 V
  • Tín hiệu “0”: 5 V DC tại 1 mA
  • Tín hiệu “1”: 15 V DC tại 2,5 mA
  • Dòng điện đầu vào cho tín hiệu “0”, tối đa: 1 mA
  • Dòng điện đầu vào cho tín hiệu “1”, tối thiểu: 2,5 mA; điển hình: 4 mA

• Đầu ra kỹ thuật số
  • Số lượng đầu ra: 16
  • Loại đầu ra: Transistor
  • Dòng điện tối đa mỗi kênh: 0,5 A

• Mất công suất
  • Điển hình: 4,5 W
