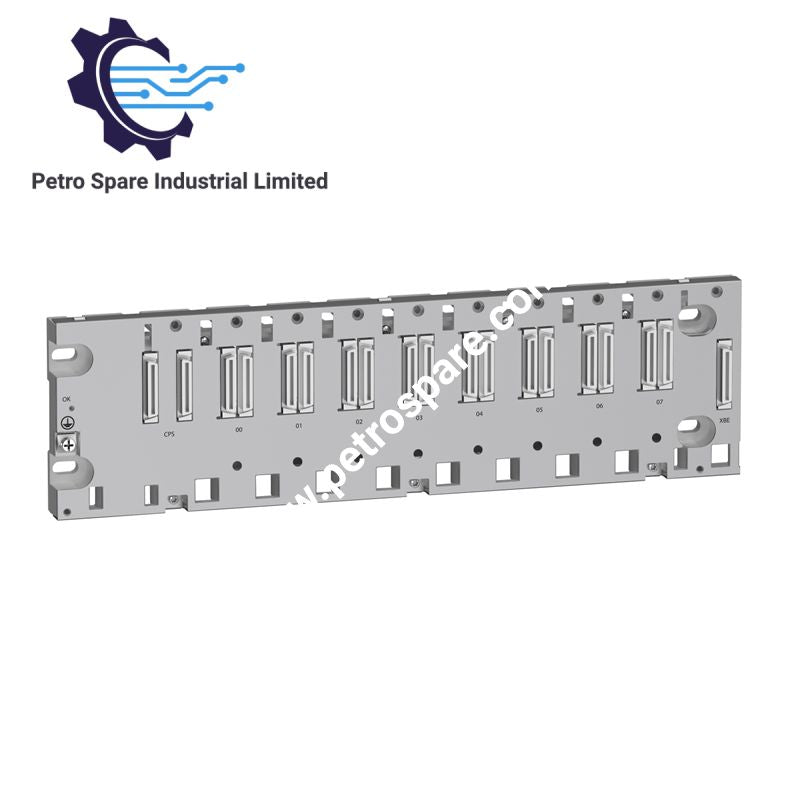

Được cấu hình để giao tiếp qua backplane X-Bus và Ethernet trong nền tảng Modicon X80, Schneider Electric BMEXBP1002 (rack backplane Ethernet BMEXBP1002) cung cấp kết nối vật lý giữa các khe cho kiến trúc bộ điều khiển M340 và M580. Rack cung cấp 10 vị trí mô-đun, trong đó tám khe hỗ trợ X-Bus và Ethernet, còn hai khe chỉ hỗ trợ X-Bus.

Thông số phần cứng

Thông số	Đặc tính
Model	BMEXBP1002
Thương hiệu	Schneider Electric
Dòng sản phẩm	Modicon X80
Loại sản phẩm	Rack backplane Ethernet 10 khe
Nền tảng tương thích	Modicon M340, Modicon M580
Tổng số khe	10
Cấu hình khe	8 khe X-Bus + Ethernet; 2 khe chỉ X-Bus
Đầu nối mở rộng	1 đầu nối XBE
Hỗ trợ nguồn cấp	Cấu hình nguồn cấp dự phòng
Công suất tiêu thụ ở 3.3 VDC	251 mW
Công suất tiêu thụ ở 24 VDC	3.9 W
Dòng điện tiêu thụ ở 3.3 VDC	76 mA
Dòng điện tiêu thụ ở 24 VDC	162 mA
Kích thước (R x C x S)	506.20 mm x 105.11 mm x 105.11 mm
Chiều cao khi có CPU	Xấp xỉ 134.6 mm
Khối lượng	1.37 kg
Nhiệt độ vận hành	0 deg C đến 60 deg C
Độ ẩm tương đối	5% đến 95%, không ngưng tụ
Cấp bảo vệ	IP20
Lắp đặt	Lắp trên panel hoặc lắp trên lưới Telequick
Phần cứng lắp đặt	4 vít, M4, M5, M6 hoặc UNC #6

Kiến trúc backplane X-Bus và Ethernet

BMEXBP1002 cung cấp hai đường truyền thông backplane trong rack 10 khe. Tám vị trí hỗ trợ cả giao tiếp X-Bus và Ethernet, trong khi hai vị trí chỉ cung cấp giao tiếp X-Bus. Cách bố trí khe này xác định các vị trí mô-đun có thể tham gia giao tiếp Ethernet qua backplane.

Rack có một đầu nối XBE để mở rộng. Việc bố trí mô-đun phải tuân theo cấu hình rack Modicon X80 và các yêu cầu của bộ xử lý tương ứng. Bản thân backplane không xác định hành vi của giao thức truyền thông trên CPU hoặc các mô-đun I/O được lắp đặt.

Câu hỏi thường gặp

Hỏi: BMEXBP1002 cung cấp bao nhiêu vị trí mô-đun?

Đáp: Rack cung cấp tổng cộng 10 khe. Tám khe hỗ trợ X-Bus và Ethernet, còn hai khe chỉ hỗ trợ X-Bus.

Hỏi: Các giá trị tiêu thụ điện được chỉ định là bao nhiêu?

Đáp: Dữ liệu được cung cấp chỉ định mức 251 mW ở 3.3 VDC và 3.9 W ở 24 VDC. Dòng điện tiêu thụ là 76 mA ở 3.3 VDC và 162 mA ở 24 VDC.

Hỏi: Rack có hỗ trợ cấu hình nguồn cấp dự phòng không?

Đáp: Có. Các thông số được cung cấp xác định khả năng hỗ trợ cấu hình nguồn cấp dự phòng bằng các mô-đun nguồn CPS tương thích.

Hướng dẫn lắp đặt tại hiện trường

Lắp rack trên panel cứng hoặc kết cấu lưới Telequick tương thích bằng cách bố trí lắp đặt được chỉ định. Kiểm tra khoảng hở cơ khí trước khi lắp CPU và các mô-đun I/O.

Khi có thể, hãy giữ dây Ethernet và các dây truyền thông khác tách biệt với dây dẫn nguồn có dòng điện cao. Đi dây hiện trường sao cho ứng suất cơ học không truyền đến các mô-đun hoặc đầu nối backplane đã lắp đặt.

Chỉ kết nối giao diện mở rộng của rack với phần cứng mở rộng XBE tương thích và theo kiến trúc rack Modicon X80 áp dụng. Xác nhận tính tương thích của khe trước khi lắp mô-đun, đặc biệt ở những vị trí khác nhau giữa khe hỗ trợ Ethernet và khe chỉ hỗ trợ X-Bus.

BMEXBP1002 được chỉ định ở cấp bảo vệ IP20, vì vậy hệ thống lắp đặt hoàn chỉnh phải cung cấp mức bảo vệ vỏ cần thiết cho môi trường công nghiệp xung quanh.

---
