BMXXBP080008

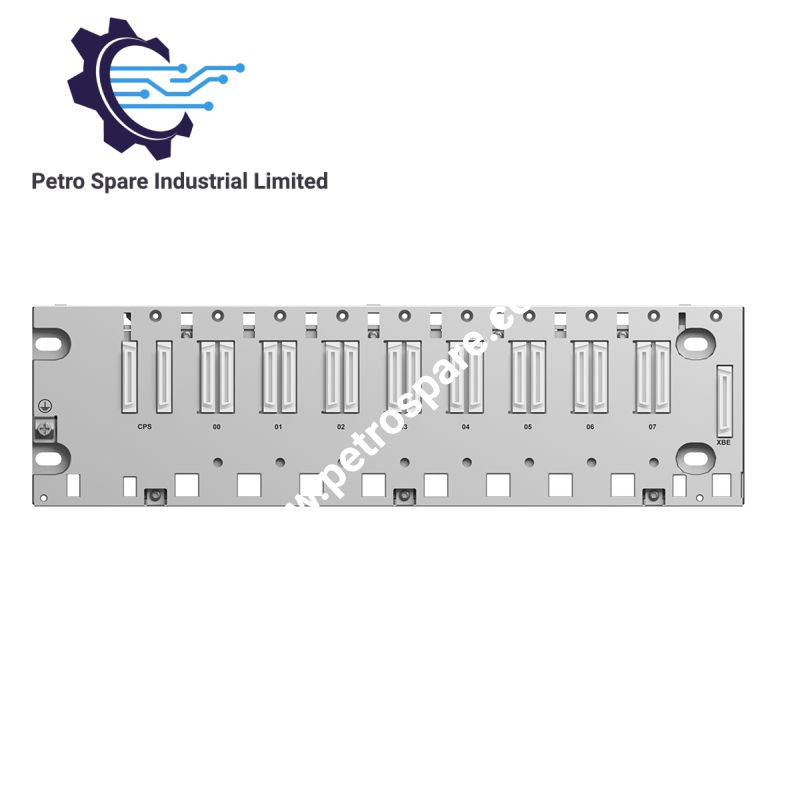

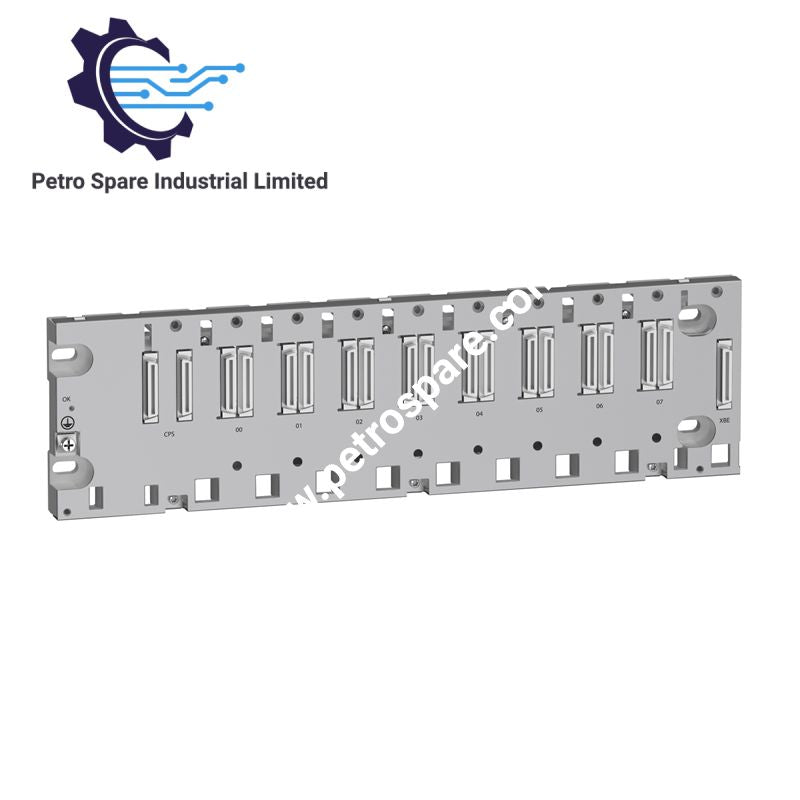

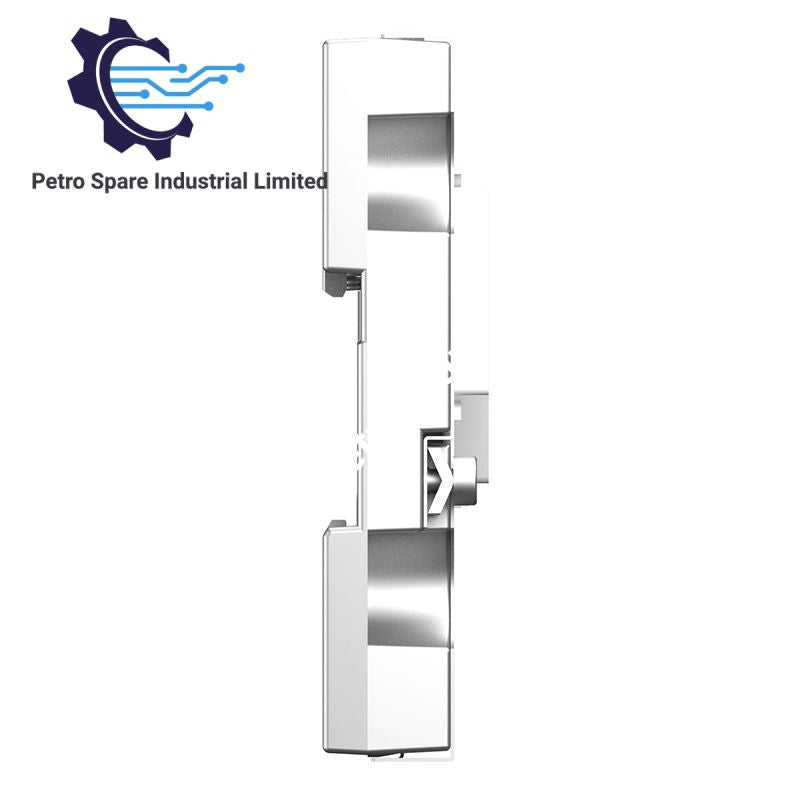

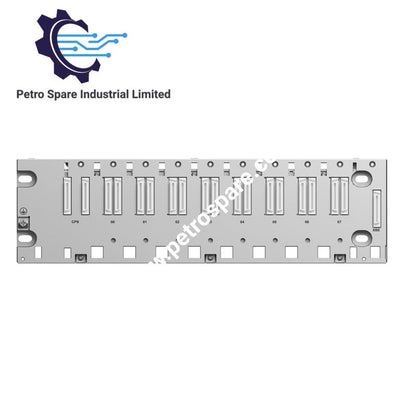

Được cấu hình cho kết nối liên mô-đun hỗn hợp trong các hệ thống PAC Modicon M580 và M340, Schneider Electric BMEXBP0800 (giá đỡ backplane Ethernet BMEXBP0800) cung cấp tám khe mô-đun X-bus và Ethernet, cùng khả năng mở rộng điện thông qua đầu nối XBE. Giá đỡ này cung cấp các tải backplane 24 VDC và 3.3 VDC cho bộ xử lý, mô-đun I/O, bộ nguồn và mô-đun ứng dụng tương thích.

Thông số kỹ thuật phần cứng

Thông số	Đặc điểm kỹ thuật
Mẫu	BMEXBP0800
Thương hiệu	Schneider Electric
Dòng sản phẩm	Modicon X80
Loại sản phẩm	Giá đỡ backplane Ethernet
Số lượng khe	8 X-bus + Ethernet
Kết nối backplane	8 đầu nối Ethernet và X-bus
Kết nối mở rộng	1 đầu nối mô-đun mở rộng XBE
Mô-đun tương thích	Mô-đun I/O, bộ xử lý BMX, bộ xử lý BME, bộ nguồn BMXCPS, các mô-đun ứng dụng cụ thể
Dòng điện tiêu thụ	64 mA ở 3.3 VDC; 164 mA ở 24 VDC
Công suất tiêu thụ	211 mW ở 3.3 VDC; 3.9 W ở 24 VDC
Nhiệt độ vận hành	0 đến 60 độ C
Độ ẩm tương đối	5 đến 95% không ngưng tụ
Cấp bảo vệ IP	IP20
Khối lượng	1.06 kg
Lắp đặt	4 vít, đường kính 4.32 đến 6.35 mm; 4 vít M6; hoặc kẹp trên thanh DIN đối xứng 35 mm
Tiêu chuẩn	EN 61131-2, EN 61000-6-4, EN 61000-6-2, EN 61010-2-201
Chỉ thị	2014/35/EU; 2014/30/EU

Kiến trúc bus backplane và Ethernet Modicon X80

BMEXBP0800 cung cấp tám vị trí cho các mô-đun Modicon X80 tương thích, đồng thời truyền cả kết nối X-bus và Ethernet trên giá đỡ. Kiến trúc backplane hỗn hợp cho phép lắp đặt bộ xử lý, mô-đun I/O, bộ nguồn và các mô-đun ứng dụng cụ thể trong cấu hình được hỗ trợ.

Đầu nối XBE cung cấp khả năng mở rộng điện đến một cụm backplane bổ sung khi được kiến trúc hệ thống hỗ trợ. Việc bố trí mô-đun và duy trì tính liên tục của bus phải tuân theo các quy tắc cấu hình phần cứng Modicon X80 hiện hành.

Câu hỏi thường gặp

H: BMEXBP0800 tạo ra các tải điện nào trên backplane?

Đ: Dòng điện tiêu thụ được chỉ định là 164 mA ở 24 VDC và 64 mA ở 3.3 VDC. Công suất tiêu thụ tương ứng được liệt kê là 3.9 W ở 24 VDC và 211 mW ở 3.3 VDC.

H: Có bao nhiêu vị trí mô-đun được cung cấp?

Đ: Giá đỡ cung cấp 8 khe với khả năng kết nối X-bus và Ethernet cho các mô-đun Modicon X80 tương thích.

H: Có thể lắp đặt BMEXBP0800 trên thanh DIN không?

Đ: Có. Dữ liệu được cung cấp chỉ rõ việc lắp bằng kẹp trên thanh DIN đối xứng 35 mm. Việc lắp trên panel và tấm cũng được chỉ định bằng các cách bố trí vít nêu trên.

Hướng dẫn lắp đặt tại hiện trường

Lắp giá đỡ trên panel, tấm hoặc thanh DIN đối xứng 35 mm có độ cứng cơ học phù hợp, sử dụng phương pháp lắp đặt được chỉ định. Đảm bảo các đầu nối backplane được căn chỉnh chính xác trước khi lắp mô-đun.

Xác minh rằng bộ xử lý, bộ nguồn, mô-đun I/O và mô-đun ứng dụng được chọn tương thích với cấu hình BMEXBP0800. Kiểm tra công suất dòng điện backplane 24 VDC và 3.3 VDC khả dụng so với tổng tải của giá đỡ.

Bố trí dây nguồn và dây tín hiệu để giảm thiểu ghép nối không cần thiết với các dây dẫn dòng điện cao hoặc tần số cao. Tuân thủ các yêu cầu tiếp địa và EMC hiện hành của Schneider Electric đối với toàn bộ hệ thống lắp đặt Modicon X80.

BMEXBP0800 có cấp bảo vệ IP20, vì vậy cần được lắp đặt bên trong vỏ bảo vệ cung cấp mức bảo vệ cần thiết chống lại chất gây ô nhiễm môi trường và tiếp xúc ngoài ý muốn.

---
