BMEXBP060206

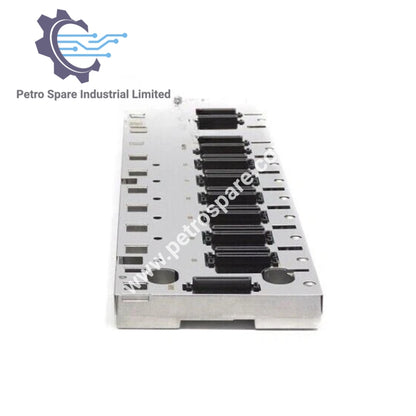

Schneider Electric BMEXBP060206, còn được phân loại là bảng nối lưng Ethernet BMEXBP060206, hoạt động như một linh kiện phần cứng chuyên dụng để phân phối truyền thông Ethernet và X-bus trong các nền tảng bộ điều khiển Modicon M580 và Modicon X80. Thiết bị cung cấp cấu trúc giá 6 khe cho CPU, mô-đun I/O, bộ nguồn và mô-đun truyền thông, cùng khả năng trao đổi dữ liệu qua bảng nối lưng tích hợp.

Thông số kỹ thuật phần cứng

Thông số	Đặc tính
Mẫu	BMEXBP060206
Thương hiệu	Schneider Electric
Xuất xứ	US
Trọng lượng	1.02 kg
Nhiệt độ hoạt động	0 deg C đến +60 deg C
Công suất tiêu thụ	191 mW tại 3.3 VDC; 3.6 W tại 24 VDC
Loại sản phẩm	Giá bảng nối lưng Ethernet
Dòng sản phẩm	Modicon M580 / Modicon X80
Số khe	6 khe đa bus
Loại bus	Bảng nối lưng Ethernet + X-bus
Giao diện Ethernet	Tích hợp bảng nối lưng Ethernet kép
Mô-đun tương thích	CPU Modicon M580, mô-đun I/O Modicon X80, mô-đun bộ nguồn, mô-đun truyền thông
Dòng điện tiêu thụ	152 mA tại 24 VDC; 58 mA tại 3.3 VDC
Phương pháp lắp đặt	Lắp trên bảng bằng vít hoặc lắp trên thanh DIN đối xứng 35 mm
Cấp bảo vệ	IP20
Dải độ ẩm	Độ ẩm tương đối 5-95% không ngưng tụ
MTBF	1353797 H

Kiến trúc truyền thông bảng nối lưng Ethernet

BMEXBP060206 tích hợp các đường truyền thông Ethernet và X-bus vào một cụm giá Modicon X80 duy nhất. Bảng nối lưng cung cấp các kết nối điện giữa các mô-đun được lắp vào, cho phép bộ xử lý, mô-đun I/O và mô-đun truyền thông tương thích trao đổi dữ liệu thông qua cấu trúc bus của giá.

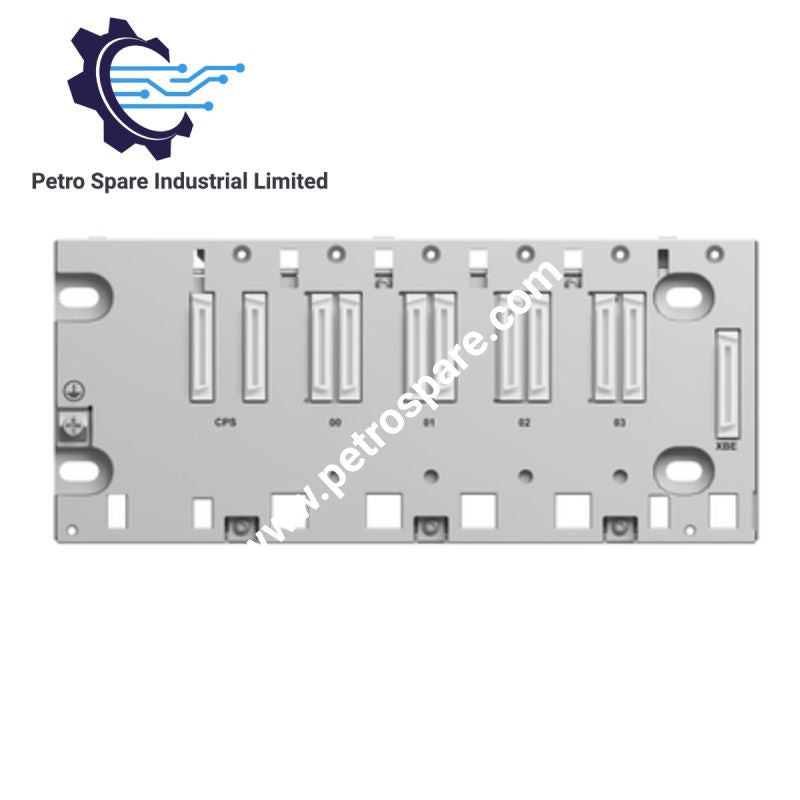

Giá hỗ trợ truyền thông Ethernet trực tiếp thông qua các mô-đun Modicon M580 tương thích mà không cần đi thêm cáp Ethernet bên ngoài giữa các linh kiện trong giá. Đầu nối XBE cung cấp giao diện mở rộng để mở rộng truyền thông giữa các giá.

Câu hỏi thường gặp

H: Có thể lắp những mô-đun nào trên bảng nối lưng BMEXBP060206?
Đ: Giá tiếp nhận các bộ xử lý Modicon M580 tương thích, mô-đun I/O Modicon X80, mô-đun bộ nguồn và mô-đun truyền thông dành riêng cho ứng dụng.

H: Nguồn điện được phân phối qua BMEXBP060206 như thế nào?
Đ: Giá nhận nguồn từ mô-đun bộ nguồn X80 được lắp vào và phân phối nguồn điện qua kết nối bảng nối lưng đến các mô-đun đã lắp.

H: BMEXBP060206 có hỗ trợ cả truyền thông Ethernet và X-bus không?
Đ: Có. Bảng nối lưng tích hợp truyền thông bảng nối lưng Ethernet và chức năng X-bus tiêu chuẩn trong cùng một cấu trúc giá.

Hướng dẫn lắp đặt tại hiện trường

Lắp BMEXBP060206 trên bảng ổn định về mặt cơ khí hoặc thanh DIN đối xứng 35 mm theo yêu cầu lắp đặt Modicon X80. Kiểm tra để bảo đảm giá đã được cố định đúng cách trước khi lắp bộ xử lý, bộ nguồn hoặc mô-đun I/O.

Duy trì khoảng cách phù hợp giữa dây nguồn và dây truyền thông để giảm nhiễu điện. Kết nối cáp truyền thông có vỏ chống nhiễu theo các khuyến nghị nối đất hiện hành của Schneider Electric. Bảo đảm các khe không sử dụng được bảo vệ khỏi nhiễm bẩn và các đầu nối lắp mô-đun không chịu ứng suất cơ học.

Trước khi khởi động hệ thống, xác nhận rằng các mô-đun đã lắp phù hợp với kiến trúc Modicon M580 được cấu hình và tất cả kết nối bảng nối lưng đã được cắm hoàn toàn.

---
