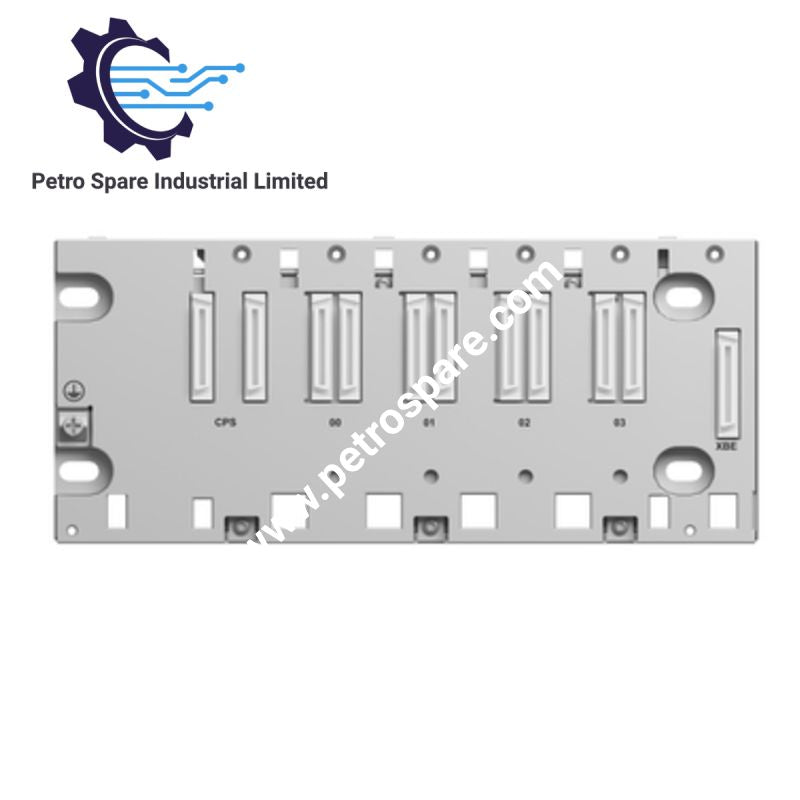

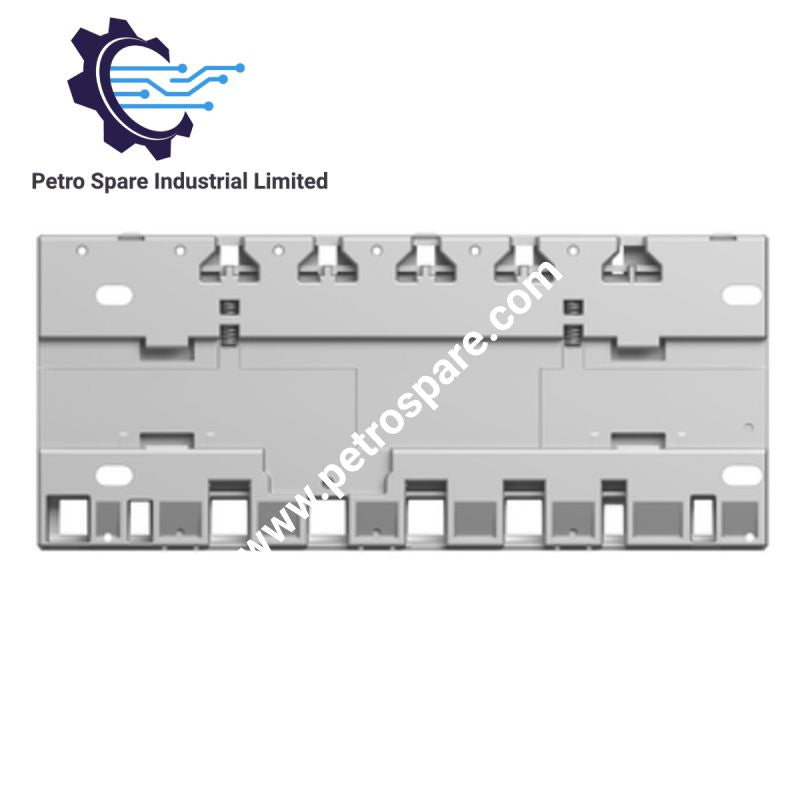

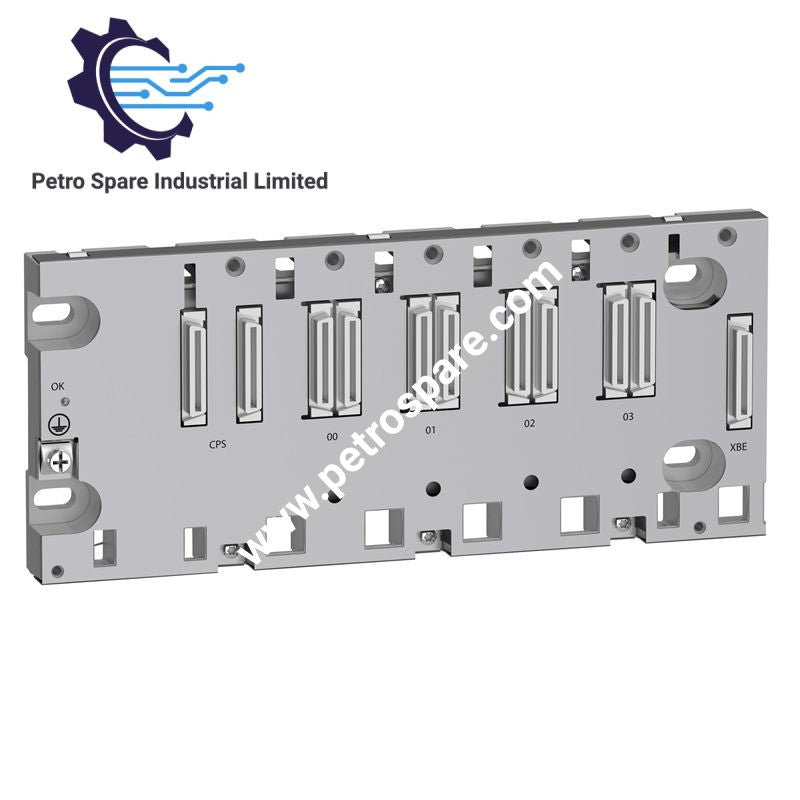

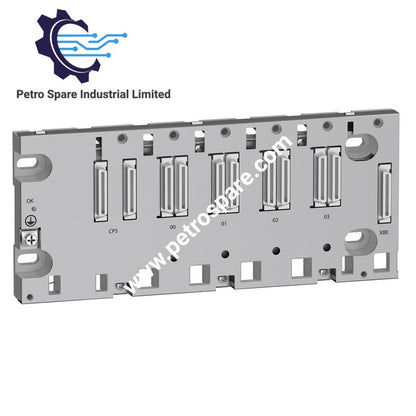

BMEXBP0400H

Được cấu hình để kết nối các mô-đun Ethernet và X-bus trong các kiến trúc PAC Modicon X80, Schneider Electric BMEXBP0400H (Backplane Ethernet tăng cường BMEXBP0400H) cung cấp giao tiếp vật lý trực tiếp qua backplane và phân phối nguồn cho các mô-đun Modicon M580, M340 và X80.

Thông số kỹ thuật phần cứng

Thông số	Đặc điểm kỹ thuật
Model	BMEXBP0400H
Thương hiệu	Schneider Electric
Xuất xứ	Pháp
Trọng lượng	0.705 kg
Nhiệt độ vận hành	-25 đến 70 độ C
Công suất tiêu thụ	2.8 W tại 24 VDC; 162 mW tại 3.3 VDC
Loại sản phẩm	Backplane Ethernet tăng cường
Dòng sản phẩm	Modicon X80
Cấu hình khe cắm	4 khe X-bus và Ethernet
Kết nối điện	1 đầu nối mô-đun mở rộng XBE
Dòng điện tiêu thụ	118 mA tại 24 VDC; 49 mA tại 3.3 VDC
Cấp bảo vệ	IP20
Phương pháp lắp đặt	Lắp bảng bằng 4 vít, lắp tấm bằng 4 vít M6 hoặc kẹp ray DIN 35 mm
Bộ điều khiển tương thích	Bộ nguồn BMXCPS, bộ xử lý BMX, bộ xử lý BME, mô-đun I/O Modicon X80
Xử lý môi trường	Phủ bảo vệ conformal
Chứng nhận	CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zone 2/22, IECEx Zone 2/22

Backplane Profinet / EtherNet-IP xác định và mở rộng I/O

BMEXBP0400H cung cấp cấu trúc backplane kép X-bus và Ethernet để tích hợp các mô-đun Modicon X80. Giá đỡ bốn khe hỗ trợ bộ xử lý, bộ nguồn, mô-đun I/O và mô-đun ứng dụng thông qua giao diện lắp đặt cơ khí và điện dùng chung. Kết cấu tăng cường bao gồm lớp phủ bảo vệ conformal và khả năng chống chịu môi trường dành cho các hệ thống yêu cầu vận hành trong dải nhiệt độ mở rộng và bảo vệ chống khí, bụi, cát, muối và nhiễm nấm.

Backplane hỗ trợ triển khai chung các mô-đun giữa nền tảng Modicon M580 và M340, cho phép các mô-đun I/O X80 duy trì cùng cấu trúc giá đỡ vật lý trong các dự án hiện đại hóa bộ điều khiển. Tính năng thay nóng được hỗ trợ cho hầu hết các mô-đun I/O tương thích theo thông số kỹ thuật của mô-đun.

Câu hỏi thường gặp

H: BMEXBP0400H có hỗ trợ thay nóng các mô-đun đã lắp đặt không?
Đ: Backplane hỗ trợ tính năng thay nóng cho hầu hết các mô-đun I/O Modicon X80. Điều kiện thay thế từng mô-đun phụ thuộc vào loại mô-đun được lắp đặt và cấu hình hệ thống.

H: Backplane cung cấp những giao diện nguồn nào?
Đ: Backplane phân phối nguồn cho các mô-đun thông qua giao diện giá đỡ và có mức tiêu thụ dòng điện quy định là 118 mA tại 24 VDC và 49 mA tại 3.3 VDC.

Những nền tảng bộ điều khiển nào tương thích với BMEXBP0400H?
Đ: BMEXBP0400H tương thích với các hệ thống PAC Modicon M580 và M340, bộ xử lý BMX/BME, bộ nguồn BMXCPS và các mô-đun Modicon X80.

Hướng dẫn lắp đặt tại hiện trường

Lắp BMEXBP0400H trên bảng có độ ổn định cơ học hoặc ray DIN đối xứng 35 mm bằng các phương pháp cố định được chỉ định. Đảm bảo bề mặt lắp giá đỡ duy trì sự căn chỉnh chính xác để đưa mô-đun vào và kết nối đầu nối.

Duy trì khoảng cách giữa dây dẫn truyền thông Ethernet và dây dẫn nguồn dòng điện cao để giảm nhiễu điện. Kết nối lớp chống nhiễu của cáp theo thiết kế nối đất của tủ điều khiển và các quy tắc lắp đặt EMC hiện hành.

Trước khi đưa mô-đun vào, hãy xác nhận các đầu nối backplane không bị nhiễm bẩn hoặc hư hỏng cơ học. Kiểm tra tính tương thích của bộ nguồn, vị trí mô-đun và cấu hình giá đỡ trước khi cấp điện cho hệ thống.

Đối với các hệ thống lắp đặt trong môi trường khắc nghiệt, hãy đảm bảo backplane được phủ conformal vẫn nằm trong các điều kiện nhiệt độ vận hành, độ ẩm và cấp bảo vệ quy định.

---
