490NTW00002

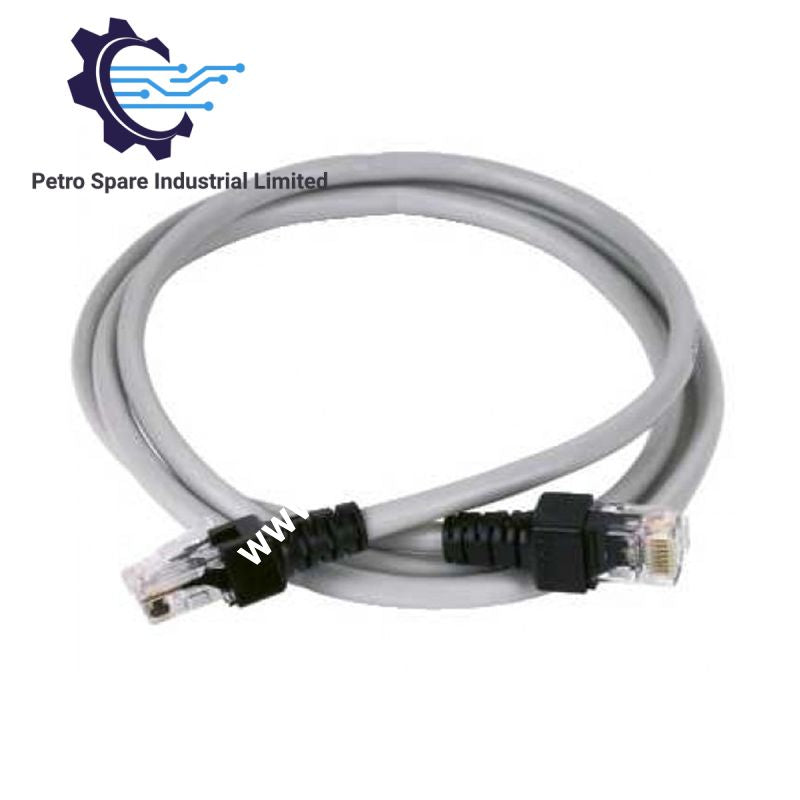

Được cấu hình cho khả năng kết nối mạng tốc độ cao trong các kiến trúc nền tảng Tự động hóa Modicon Premium, Schneider Electric 490NTW00002, còn được lập danh mục là cáp Ethernet ConneXium 490NTW00002, cung cấp khả năng truyền dẫn vật lý/điện trực tiếp.

Thông số kỹ thuật phần cứng

Thông số	Đặc điểm kỹ thuật
Mẫu	490NTW00002
Thương hiệu	Schneider Electric
Xuất xứ	Pháp
Trọng lượng	103.000 g
Kích thước	19.000 cm x 19.000 cm x 2.000 cm (đóng gói)
Nhiệt độ hoạt động	-20 độ C đến +60 độ C
Điện năng tiêu thụ	Linh kiện thụ động
Loại sản phẩm / linh kiện	Cáp Ethernet ConneXium
Loại bus	Ethernet
Loại cáp	Dây nối đôi xoắn có chống nhiễu (STP), thẳng
Đầu nối	2 x RJ45
Chiều dài cáp	2 m
Tuân thủ tiêu chuẩn	EN 50173 Class D, TIA-568 Category 5, EIA-568 Category 5, IEC 11801 Class D

Tính toàn vẹn của bus Ethernet và truyền tín hiệu xác định

490NTW00002 sử dụng cấu trúc đôi xoắn có chống nhiễu (STP), được tối ưu hóa cho tốc độ truyền thông bus bảng mạch nền và các mạng Ethernet xác định như EtherNet/IP và Modbus TCP. Lớp chống nhiễu liên tục bên trong hạn chế nhiễu điện từ tần số cao (EMI) và nhiễu tần số vô tuyến (RFI), vốn thường xuất hiện trong môi trường tủ điện công nghiệp. Các đầu nối RJ45 đúc sẵn tại nhà máy bảo đảm suy hao chèn thấp và duy trì trở kháng đặc tính trên toàn bộ đường truyền dài 2 m, ngăn mất gói tin và suy giảm độ trễ trong các vòng điều khiển thời gian thực.

Câu hỏi thường gặp

H: Cáp ASSEMBLY 490NTW00002 hỗ trợ tiêu chuẩn băng thông tối đa nào?

Đ: Cụm cáp tuân thủ các tiêu chuẩn Class D và Category 5 (EN 50173 / IEC 11801 / TIA-568), hỗ trợ tốc độ truyền lên đến 100 Mbps (100BASE-TX) trên chiều dài 2 m.

H: Lớp chống nhiễu của cáp được kết nối như thế nào bên trong các cổng RJ45 công nghiệp tiêu chuẩn?

Đ: Lưới chống nhiễu bên ngoài được nối bên trong với vỏ kim loại nối đất của cả hai phích cắm RJ45. Tính liên tục của đường nối đất đi qua lớp chống nhiễu kim loại của ổ cắm trên thiết bị chủ đến thanh ray nối đất khung máy.

Hướng dẫn lắp đặt tại hiện trường

• Duy trì bán kính uốn tối thiểu bằng 8 lần đường kính tổng thể của cáp trong quá trình lắp đặt để tránh biến dạng dây dẫn hoặc suy giảm lớp chống nhiễu.
• Đi cáp Ethernet trong các máng cáp riêng, cách đường dây nguồn AC điện áp cao hoặc đầu ra của bộ truyền động biến tần (VFD) ít nhất 200 mm.
• Kiểm tra để bảo đảm lẫy khóa RJ45 gài hoàn toàn vào mô-đun hoặc ổ cắm cổng của bộ chuyển mạch tương ứng nhằm chống rung trong quá trình vận hành.
• Đảm bảo cả hai thiết bị được kết nối đều liên kết với cùng một mặt phẳng tiếp địa chức năng (FE) để tránh dòng điện vòng lặp đất truyền qua lớp chống nhiễu của cáp.

---
