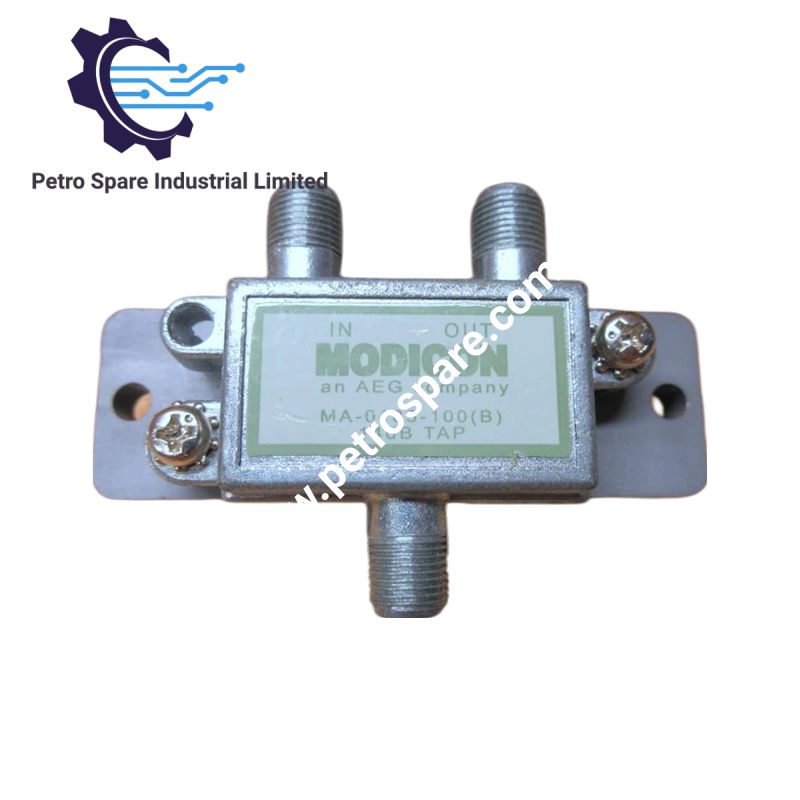

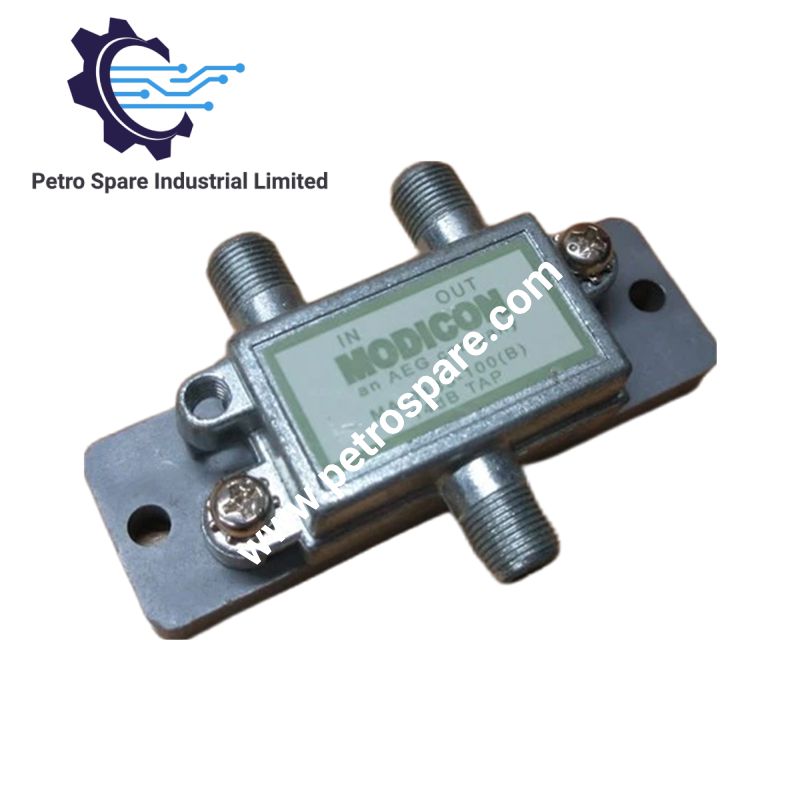

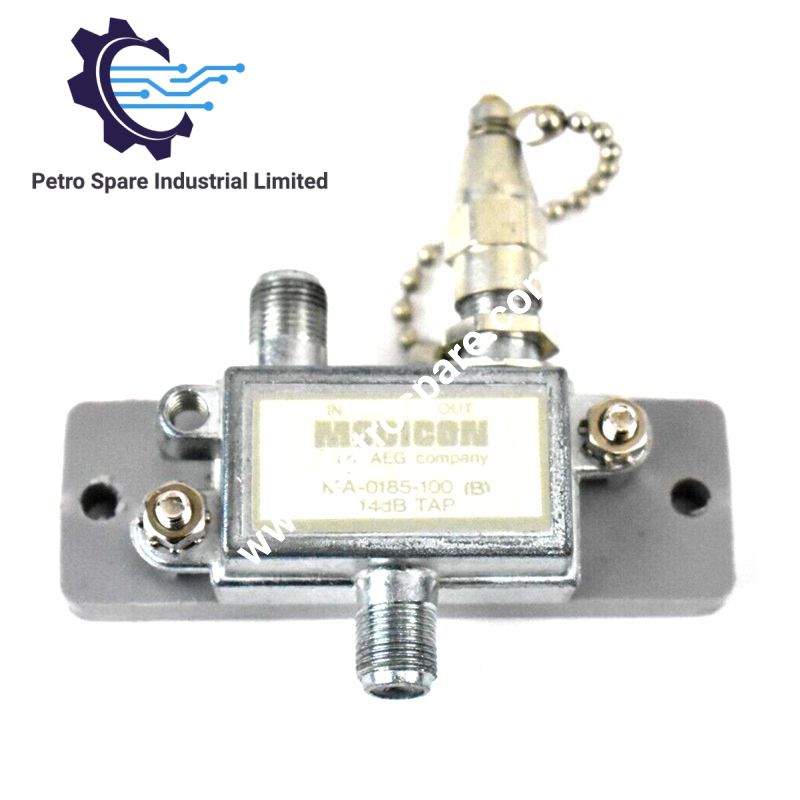

DB MA-0185-100(B)

Được cấu hình để kết nối cáp đồng trục nhánh và cáp đồng trục trục chính trong mạng S908 RIO Modicon Quantum, Schneider DB MA-0185-100(B) (Đầu nối rẽ nhánh DB MA-0185-100(B)) cung cấp kết nối vật lý trực tiếp và cách ly điện giữa các phân đoạn mạng. Thiết bị sử dụng giao diện đồng trục 75 ohm với đầu nối đực ren loại F và hoạt động trong dải tần từ 100 kHz đến 30 MHz.

Thông số kỹ thuật phần cứng

Tham số	Thông số kỹ thuật
Mẫu	DB MA-0185-100(B)
Thương hiệu	Schneider Electric
Loại sản phẩm	Đầu nối rẽ nhánh mạng S908 RIO
Tương thích nền tảng	Modicon Quantum
Mạng	S908 RIO
Chức năng	Kết nối cáp nhánh với cáp trục chính
Loại kết nối	Đầu rẽ đường dây loại F
Loại đầu nối	Đầu nối đồng trục đực có ren
Trở kháng	75 ohm
Dải tần	100 kHz đến 30 MHz
Suy hao đầu rẽ	14 dB +/- 0.5 dB
Suy hao chèn trên đường trục	Tối đa 0.8 dB
Cách ly điện	Đường nhánh được cách ly khỏi đường trục
Kích thước	100 x 134 x 64 mm
Khối lượng	0.12 kg
Nhiệt độ vận hành	0 deg C đến 60 deg C
Cấp bảo vệ IP	IP20
Lắp đặt	Tủ điện hoặc thanh ray DIN
Vật liệu	Linh kiện cấp công nghiệp
Chứng nhận	CE, RoHS

Giao diện mạng đồng trục S908 RIO

DB MA-0185-100(B) là đầu rẽ đường truyền thông thụ động dành cho mạng đồng trục S908 RIO 75 ohm. Dải tần hoạt động được chỉ định từ 100 kHz đến 30 MHz xác định băng thông tín hiệu áp dụng. Suy hao đầu rẽ 14 dB +/- 0.5 dB và suy hao chèn tối đa 0.8 dB trên đường trục thể hiện mức suy giảm tín hiệu do kết nối rẽ gây ra.

Đường nhánh và đường trục được cách ly điện theo các thông số được cung cấp. Cần đấu nối đầu cuối đồng trục đúng cách, kết nối đầu nối chắc chắn, đi cáp phù hợp và phối hợp trở kháng để duy trì các đặc tính mạng đã chỉ định.

Câu hỏi thường gặp

H: DB MA-0185-100(B) sử dụng trở kháng mạng nào?
Đ: Đầu rẽ được chỉ định cho giao diện mạng đồng trục 75 ohm.

H: Mức suy hao tín hiệu được chỉ định tại đầu rẽ là bao nhiêu?
Đ: Suy hao đầu rẽ được chỉ định là 14 dB +/- 0.5 dB, trong khi suy hao chèn trên đường trục được giới hạn ở mức tối đa 0.8 dB.

H: DB MA-0185-100(B) có cần nguồn điện không?
Đ: Không chỉ định mức tiêu thụ điện riêng vì thiết bị được mô tả là phụ kiện đầu rẽ đường truyền thông thụ động.

Hướng dẫn lắp đặt tại hiện trường

• Lắp đầu rẽ trên vị trí tủ điện hoặc thanh ray DIN ổn định về cơ học, trong phạm vi nhiệt độ vận hành từ 0 deg C đến 60 deg C đã nêu.
• Kiểm tra để bảo đảm các cáp đồng trục S908 RIO được kết nối tương thích với trở kháng mạng 75 ohm đã chỉ định.
• Kiểm tra đầu nối đồng trục có ren trước khi lắp đặt và bảo đảm kết nối chắc chắn về cơ học.
• Khi khả thi, giữ cáp truyền thông cách xa dây dẫn nguồn dòng điện lớn và các mạch chuyển mạch có nhiễu cao.
• Tránh uốn cáp quá mức, chịu lực kéo hoặc chịu ứng suất cơ học tại đầu nối rẽ.
• Duy trì phương pháp che chắn và nối đất cáp theo quy định lắp đặt mạng Quantum S908 RIO.
• Kiểm tra các kết nối đường trục và đường nhánh trước khi đưa mạng vào vận hành, đồng thời kiểm tra suy hao tín hiệu bất thường nếu xảy ra lỗi truyền thông.
• Dữ liệu được cung cấp liệt kê cấp bảo vệ IP20; hãy lắp linh kiện bên trong vỏ bảo vệ phù hợp với môi trường thực tế tại hiện trường.

---
