1768-PA3

Tổng quan

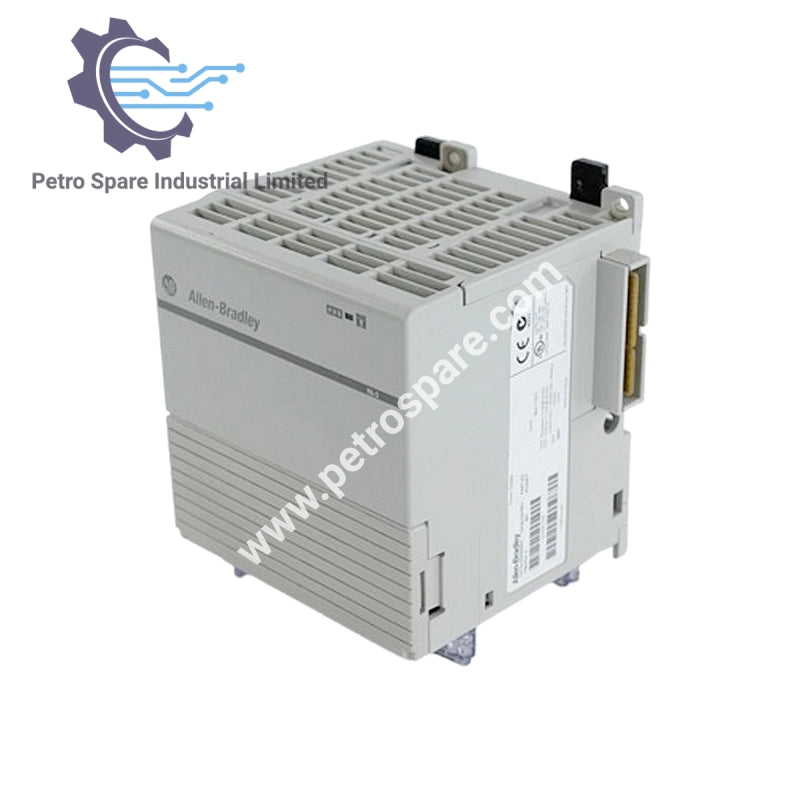

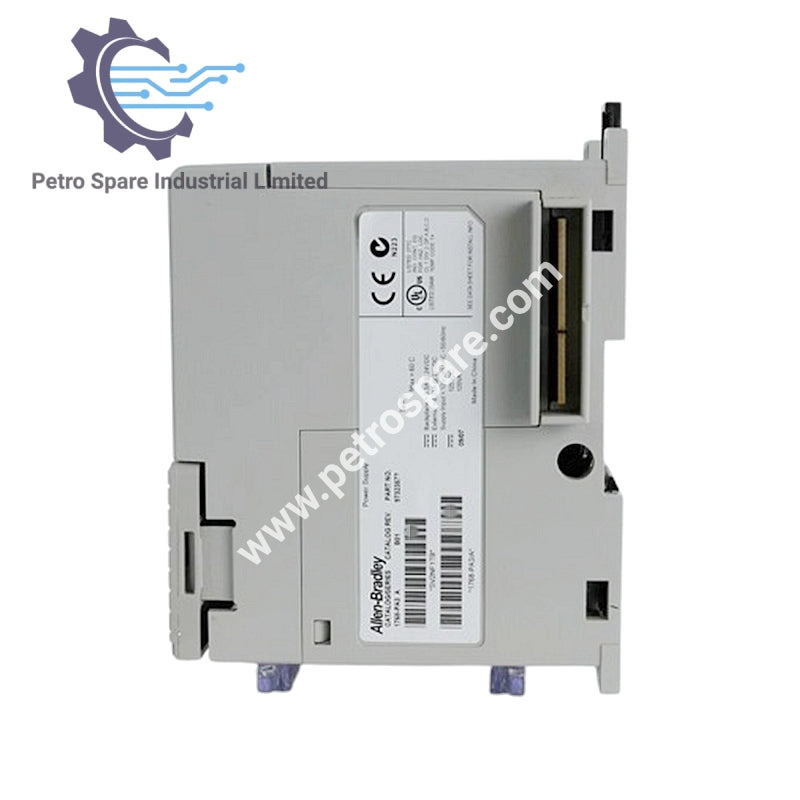

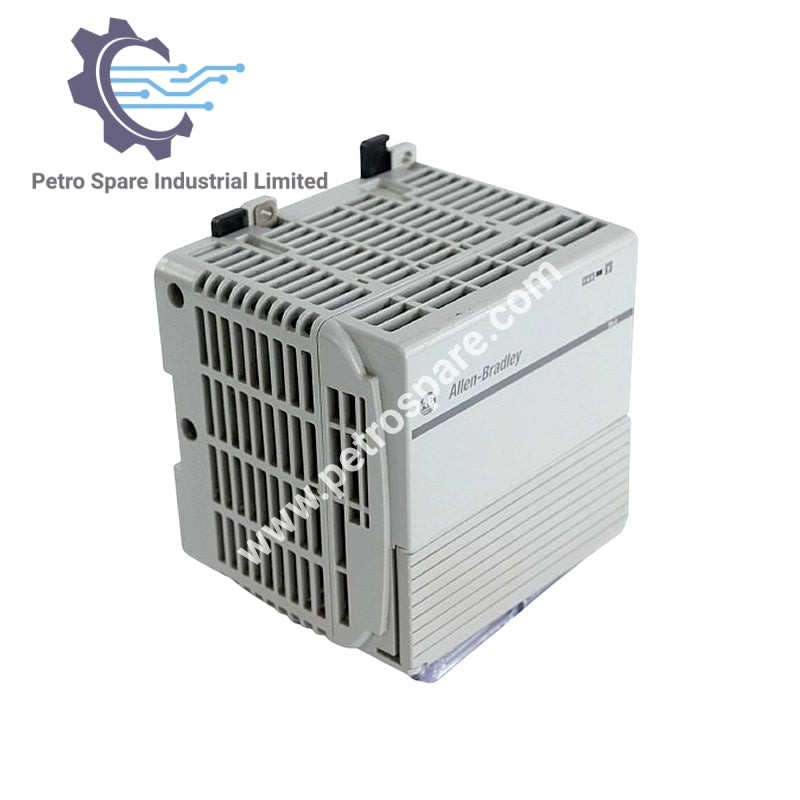

Mô-đun nguồn Allen-Bradley 1768-PA3 là nguồn điện xoay chiều được thiết kế cho hệ thống CompactLogix PAC. Nó cung cấp nguồn đầu vào đáng tin cậy với các tính năng bảo vệ tích hợp và hỗ trợ dòng điện trên backplane cho các mô-đun bộ điều khiển.

Thông tin chung

• Loại sản phẩm: Mô-đun nguồn

• Dòng sản phẩm: CompactLogix

• Mã sản phẩm: 1768-PA3

• Loại mô-đun: Mô-đun nguồn điện xoay chiều

Kích thước & Trọng lượng

• Trọng lượng: 0,94 kg

Thông số kỹ thuật điện

• Nguồn đầu vào: 85–265 VAC, 108–132 VDC

• Phạm vi tần số đầu vào: 47–63 Hz (AC)

• Công suất đầu vào (tối đa): 120 VA / 120 W

• Hiệu suất: 75% điển hình

• Điện áp cách ly: 30 V liên tục

• Dòng khởi động (danh định): 25 A @ 85–132 VAC, 50 A @ 195–265 VAC, 25 A @ 108–132 VDC

• Dòng khởi động (tối đa): 50 A @ 85–132 VAC, 80 A @ 195–265 VAC

• Dòng điện backplane: 1,4 A @ 24 VDC

• Mức tiêu thụ điện năng: 33,6 W

• Công suất tỏa nhiệt (tối đa): 30 W

• Công suất tỏa nhiệt: 7,5 W

Bảo vệ

• Bảo vệ quá dòng bên trong: Cầu chì không thể thay thế, hàn cố định

• Bảo vệ quá dòng bên ngoài được khuyến nghị: 4–6 A @ 28,5–36,7 A²s

---
