1440-VST02-01RA

Tổng quan

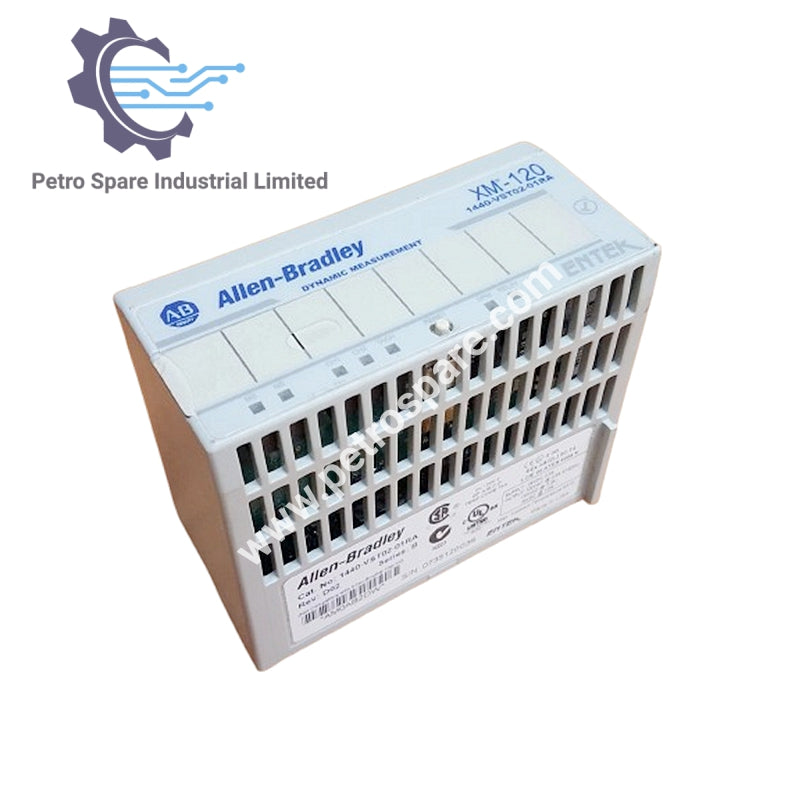

1440-VST02-01RA là mô-đun giám sát độ lệch tâm Allen-Bradley XM-120 với 2 kênh đầu vào, rơ-le tích hợp và các tùy chọn đặt lại qua DeviceNet/nối tiếp để giám sát tình trạng công nghiệp.

Nhận dạng

• Mã sản phẩm: 1440-VST02-01RA

• Model: Mô-đun độ lệch tâm XM-120

• Loại: Mô-đun đo động

• Nhà sản xuất: Allen-Bradley

Đầu vào

• Kênh: 2

• Tín hiệu được hỗ trợ: Tín hiệu bộ chuyển đổi dòng điện xoáy

• Nguồn bộ chuyển đổi: Điện áp không đổi +24 VDC (tachometer có thể được cấp nguồn hoặc cấu hình làm đầu vào điện áp)

• Dải điện áp: Có thể chọn 0 đến ±20 V (tối thiểu), điện áp đỉnh-đỉnh tối đa 40 V

• Độ nhạy: Có thể cấu hình trong phần mềm

• Trở kháng đầu vào: >100 kΩ

Rơ-le

• Rơ-le tích hợp: 1 DPDT (2 Form C), hai bộ tiếp điểm

• Mở rộng: 4 rơ-le bổ sung qua Rơ-le mở rộng XM-441 hoặc 4 rơ-le ảo qua Rơ-le chính XM-440

• Định mức rơ-le:

  • Điện áp tối đa: 120 VDC, 125 VAC

  • Dòng điện tối đa: 3.5 A (giảm xuống 2 A ở 65 °C)

  • Công suất tối đa: 60 W, 62.5 VA

  • Định mức cơ quan chứng nhận: 120 VAC @ 0.5 A, 110 VDC @ 0.3 A, 30 VDC @ 1.0 A

• Chế độ: An toàn khi hỏng (thường được kích điện) hoặc không an toàn khi hỏng (thường không được kích điện)

• Chốt giữ: Được hỗ trợ (có chốt giữ hoặc không chốt giữ)

• Độ trễ thời gian: 0–25.5 s, điều chỉnh theo bước 100 ms

• Logic biểu quyết: Áp dụng logic “And/Or” đơn hoặc ghép cặp cho các cảnh báo

• Tùy chọn đặt lại: Công tắc cục bộ, công tắc từ xa qua đế đấu dây, đặt lại kỹ thuật số qua cổng nối tiếp hoặc DeviceNet

Trạng thái cảnh báo

• Trạng thái: Bình thường, Cảnh báo, Nguy hiểm, Vô hiệu hóa, Lỗi bộ chuyển đổi, Lỗi mô-đun, Lỗi tachometer

Nguồn & mức tiêu thụ

• Điện áp nguồn: +21.6 đến +26.4 VDC

• Dòng điện: Tối đa 300 mA, thông thường 175 mA

• Phát nhiệt: Tối đa 7 W (24 BTU/h), thông thường 4 W (14 BTU/h)

• Nguồn bộ chuyển đổi: 24 VDC cách ly, người dùng có thể cấu hình bằng cách đấu dây

Thông tin vật lý

• Kiểu dáng: Mô-đun nhỏ gọn cho các hệ thống dòng XM

---
