NP1W3206U

Tổng quan

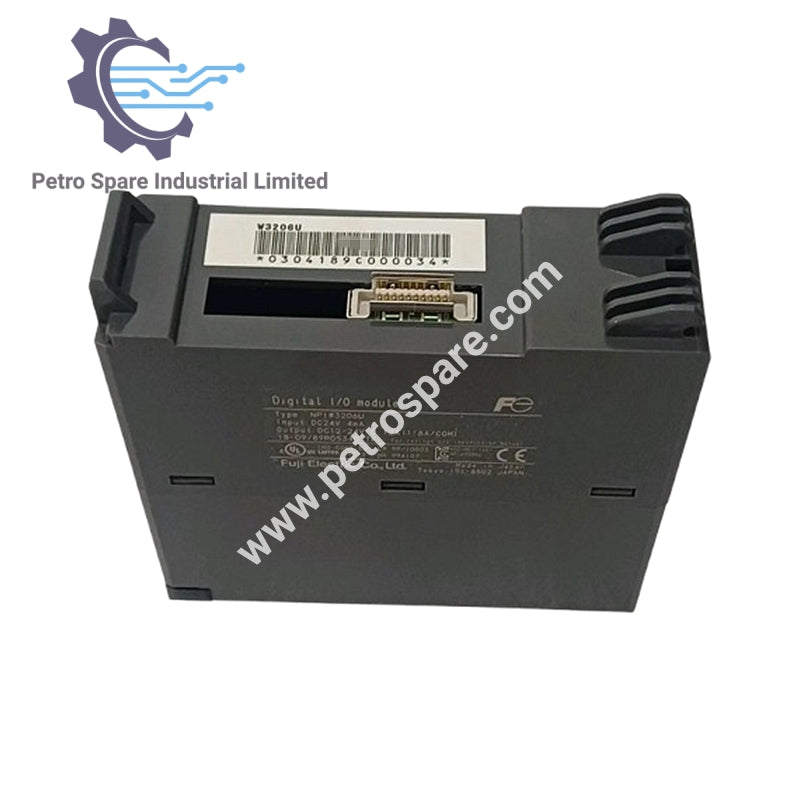

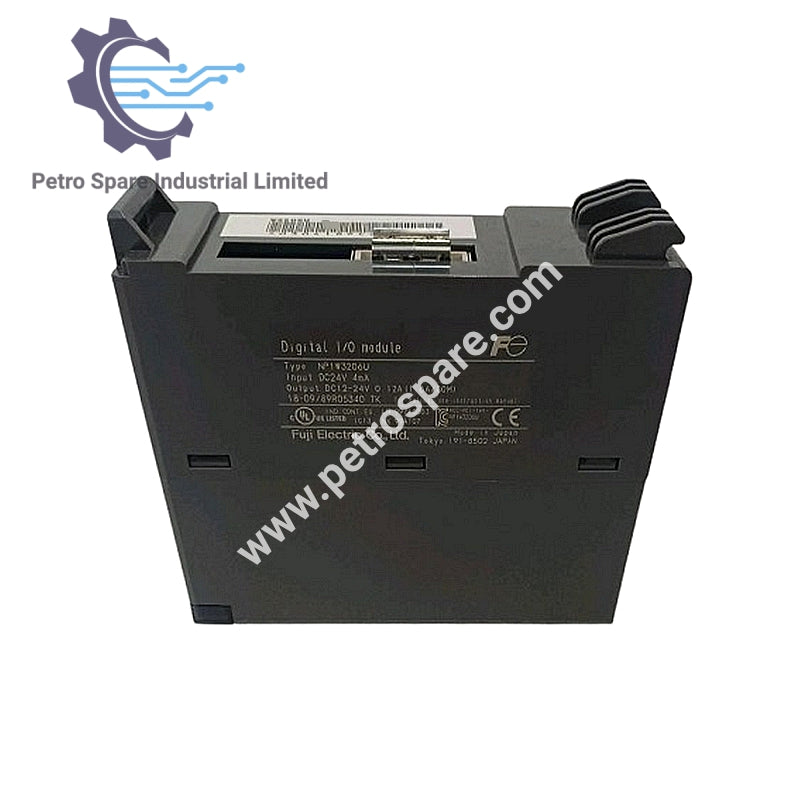

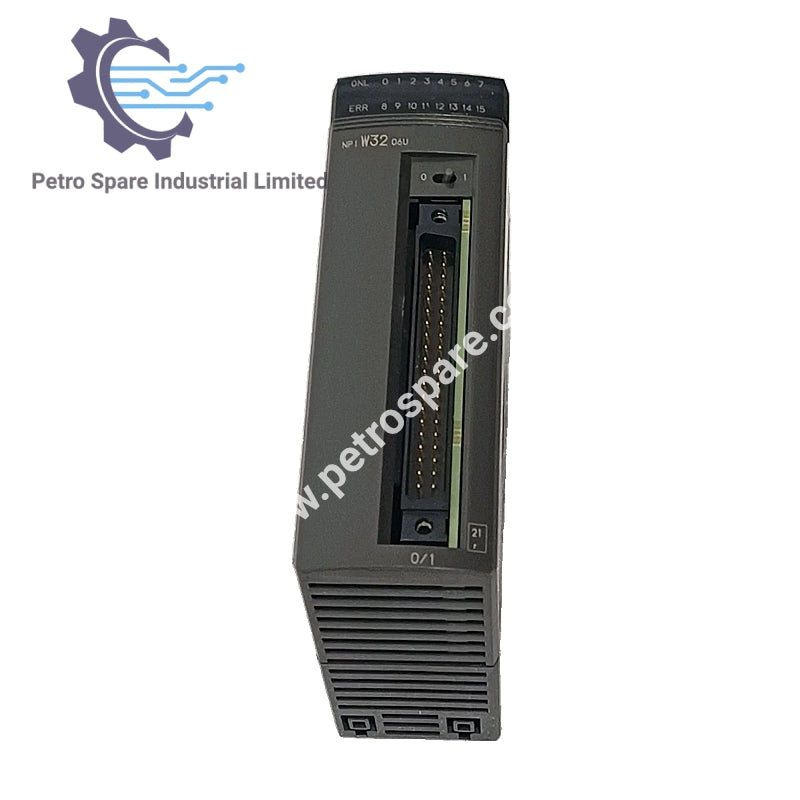

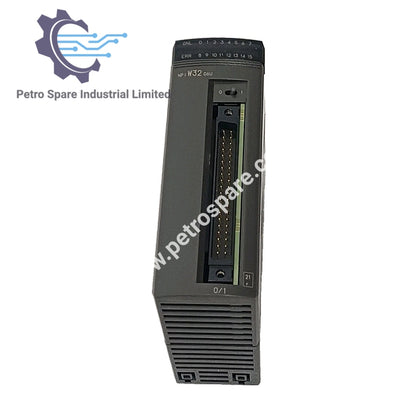

Fuji Electric NP1W3206U là Mô-đun I/O Kỹ thuật số với 16 điểm, được thiết kế để sử dụng trong các hệ thống tự động hóa công nghiệp. Nó cung cấp cả chức năng đầu vào và đầu ra với mạch dựa trên transistor đáng tin cậy, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.

Thông số Đầu vào

• Số điểm: 16 (chung ×1 mạch)

• Điện áp định mức: 24 V DC

• Độ chịu đựng: lên đến 30 V DC

• Độ gợn sóng: ≤ 5 %

• Loại: Loại Sink

• Dòng điện: 4 mA (24 V DC)

• Trở kháng: 5.6 kΩ

• Điện áp hoạt động: TẮT→BẬT 15–30 V, BẬT→TẮT 0–5 V

• Thời gian trễ: TẮT→BẬT 0.7 ms + bộ lọc mềm; BẬT→TẮT 1–100 ms (có thể chọn tham số)

• Loại đầu vào: Loại DC 1

Thông số Đầu ra

• Số điểm: 16 (chung ×1 mạch)

• Điện áp định mức: 12–24 V DC

• Độ chịu đựng: 10.2–30 V DC

• Loại: Loại Source

• Dòng tải tối đa: 0.12 A/điểm, 1.6 A/chung

• Điện áp rơi: ≤ 1.5 V

• Thời gian phản hồi: ≤ 1 ms (BẬT/TẮT)

• Dòng rò (TẮT): ≤ 0.1 mA

• Phần tử: Transistor

• Độ bền xung: 0.8 A, 10 ms

• Thời gian Bật/Tắt: Tối đa 3600/lần/giờ (cảm ứng), không giới hạn (trở kháng)

• Bảo vệ: Cầu chì tích hợp 125 V, 2.5 A (không thể thay thế)

• Hấp thụ xung: Điốt Zener

Kết nối

• Đi dây bên ngoài: Đầu nối 40 chân (FCN‑365P040‑AU) ×1

• Kích thước dây: AWG #23 hoặc nhỏ hơn (đầu nối hàn)

• Đèn chỉ thị: LED xanh (ONL bình thường), LED đỏ (ERR cầu chì bị cháy)

Cách ly & An toàn

• Phương pháp: Bộ cách ly quang

• Độ bền điện môi: 1500 V AC, 1 phút (I/O đến đất khung)

• Điện trở cách điện: ≥ 10 MΩ với megger 500 V DC

Điều kiện hoạt động

• Giảm tải: Tỷ lệ BẬT đồng thời 100 % (26.4 V DC/55 °C), 75 % (30 V DC/55 °C)

• Nguồn cấp bên ngoài: Đầu vào 24 V DC; điều khiển transistor 12–24 V DC, 20 mA

• Tiêu thụ nội bộ: 24 V DC, ≤ 50 mA (tất cả điểm BẬT)

• Số từ chiếm dụng: 2

Đặc tính vật lý

• Khối lượng: Khoảng 140 g

---
