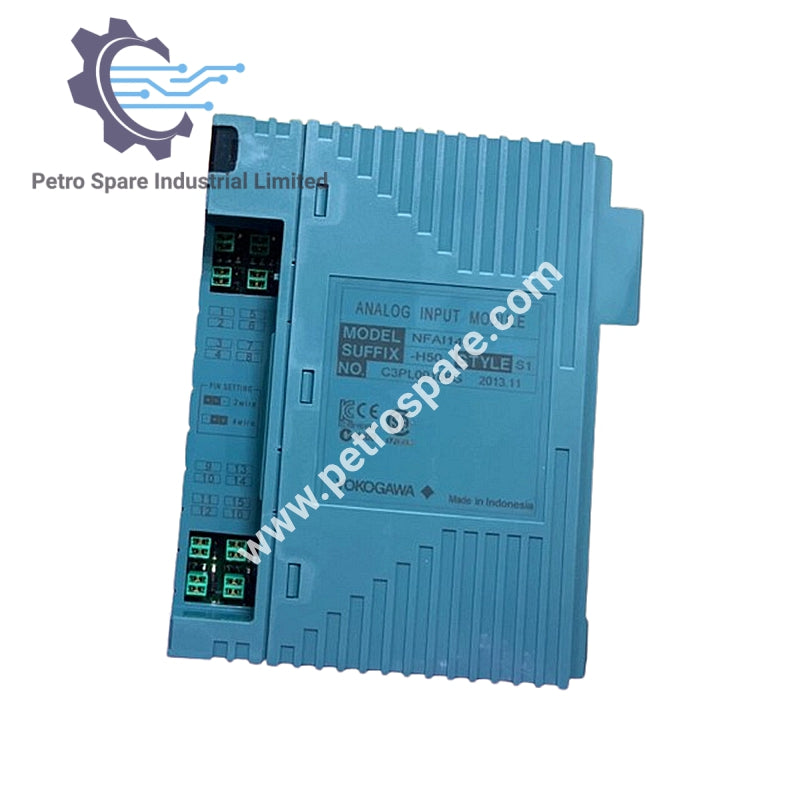

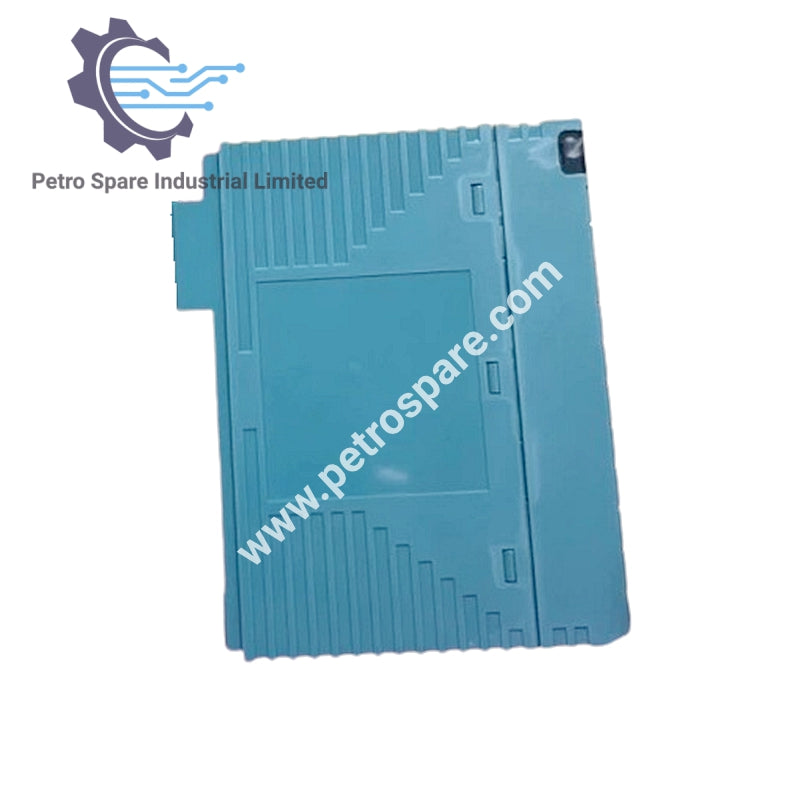

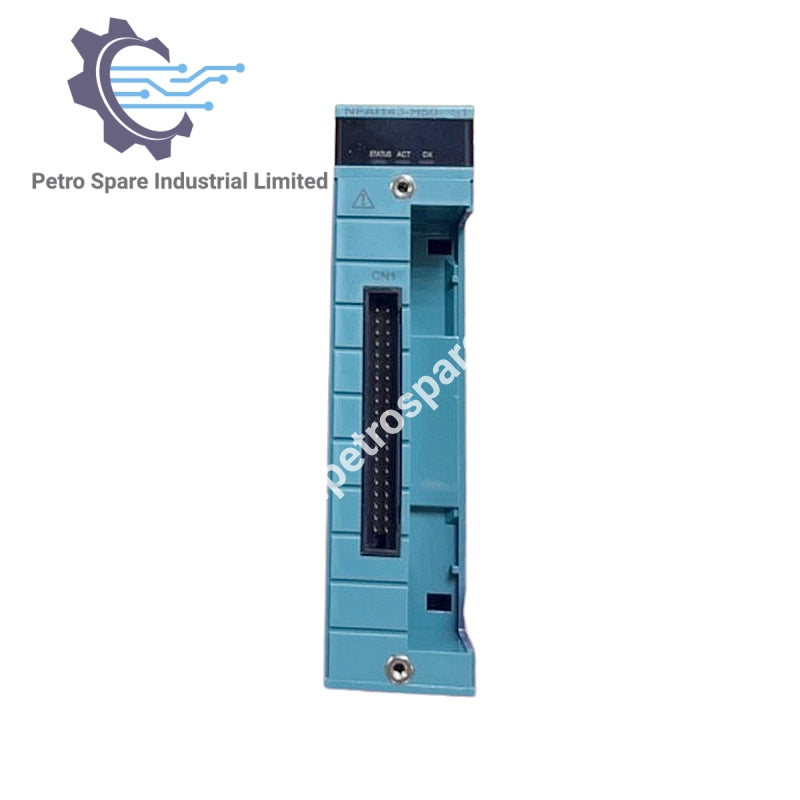

NFAI143-H50

Tổng quan

Yokogawa NFAI143-H50 là mô-đun đầu vào tương tự 16 kênh được thiết kế để đo tín hiệu dòng điện cách ly. Nó hỗ trợ giao tiếp HART và cung cấp hiệu suất đáng tin cậy cho các hệ thống tự động hóa công nghiệp.

Cấu hình mô-đun

• Mẫu: NFAI143 (Mô-đun đầu vào tương tự, 16 kênh, cách ly, 4 đến 20 mA)

• Hậu tố –H: Có giao tiếp HART

• Hậu tố 5: Không có bảo vệ chống cháy nổ

• Hậu tố 0: Loại cơ bản

Thông số đầu vào

• Số kênh đầu vào: 16, cách ly

• Tín hiệu đầu vào: 4 đến 20 mA

• Dòng điện đầu vào cho phép: 24 mA

• Điện áp chịu đựng: Giữa đầu vào và hệ thống: 1500 V AC trong 1 phút

• Bảo vệ quá dòng: Có cung cấp

• Điện trở đầu vào (Khi bật nguồn): 250 Ω

• Điện trở đầu vào (Khi tắt nguồn): 500 kΩ hoặc hơn

• Độ chính xác: ±0,1% toàn thang đo

• Chu kỳ làm mới dữ liệu: 10 ms

• Thời gian phản hồi bước đầu vào: 100 ms

• Cung cấp nguồn cho bộ phát: 24,0 đến 25,5 V (giới hạn dòng ra: 25 mA)

• Cài đặt bộ phát: Lựa chọn 2 dây hoặc 4 dây cho mỗi kênh

• Độ trôi nhiệt độ: Tối đa ±0,01%/°C

Đặc tính điện

• Dòng tiêu thụ tối đa (5 V DC): 230 mA

• Dòng tiêu thụ tối đa (24 V DC): 540 mA

---
