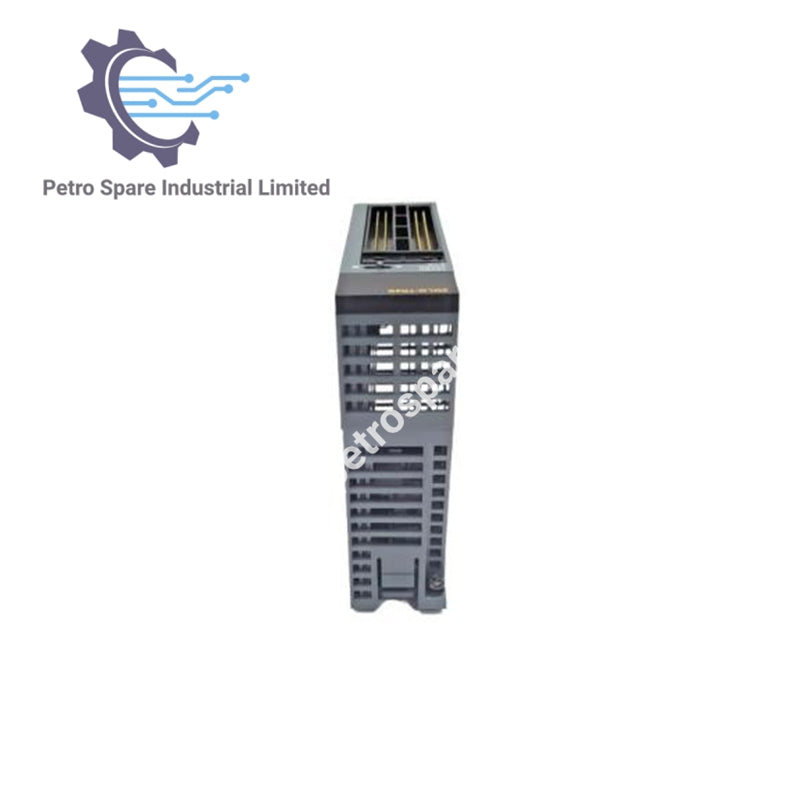

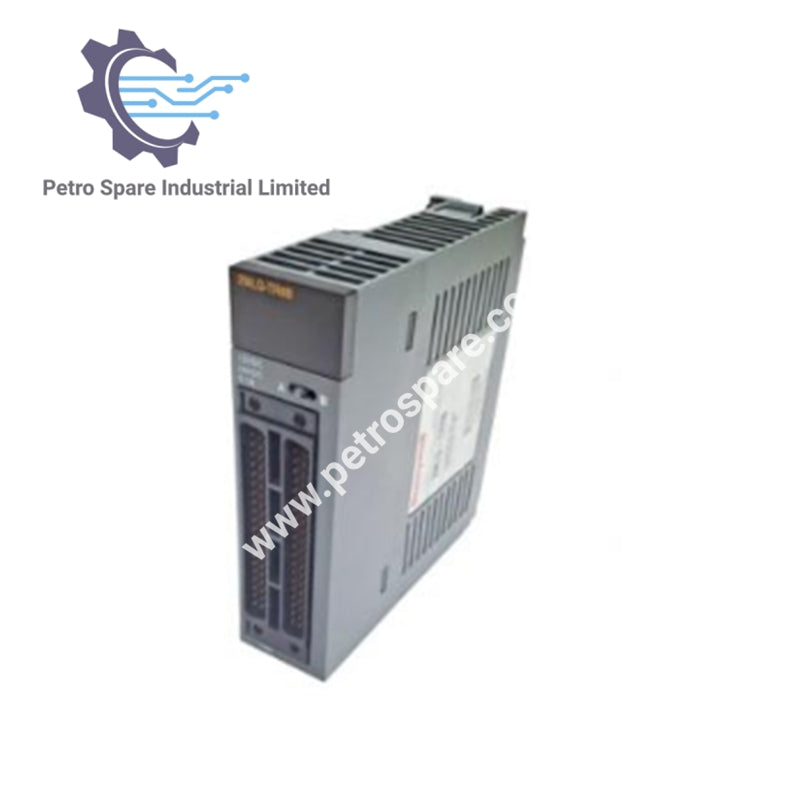

2MLQ-TR8A

Tổng quan sản phẩm

2MLQ-TR8A là mô-đun đầu ra transistor 64 điểm (loại sink) dùng cho điều khiển số.

Thông số kỹ thuật

• Điểm đầu ra: 64
• Phương pháp cách ly: Cách ly bằng quang trở
• Điện áp tải định mức: DC 12 / 24V
• Phạm vi điện áp tải: DC 10.2–26.4V
• Dòng tải tối đa: 0.1A mỗi điểm, 2A mỗi COM
• Dòng rò khi tắt: ≤ 0.1 mA
• Dòng xung tối đa: 0.7A / 10 ms hoặc thấp hơn
• Điện áp sụt tối đa (khi bật): ≤ 0.2V
• Bộ hấp thụ xung: Điốt Zener (tuân thủ IEC 61006-6-2)
• Thời gian phản hồi: Tắt → Bật: ≤ 1 ms; Bật → Tắt: ≤ 1 ms (tải định mức, tải trở)
• Phương pháp chung: 16 điểm / 1 COM hoặc 32 điểm / COM
• Dòng tiêu thụ: 230 mA (tất cả điểm bật)
• Điện áp ngoài: DC 12/24V ±10% (điện áp gợn ≤ 4 Vp-p)
• Dòng cấp: ≤ 10 mA (kết nối DC 24V)
• Đèn báo hoạt động: Đầu vào bật, LED bật (32 LED điểm bật theo thao tác công tắc)
• Kết nối ngoài: Đầu nối 40 chân ×2
• Kích thước cáp phù hợp: 0.3 ㎟
• Trọng lượng: 0.15 kg
