IC755CSS12CDB

Tổng quan

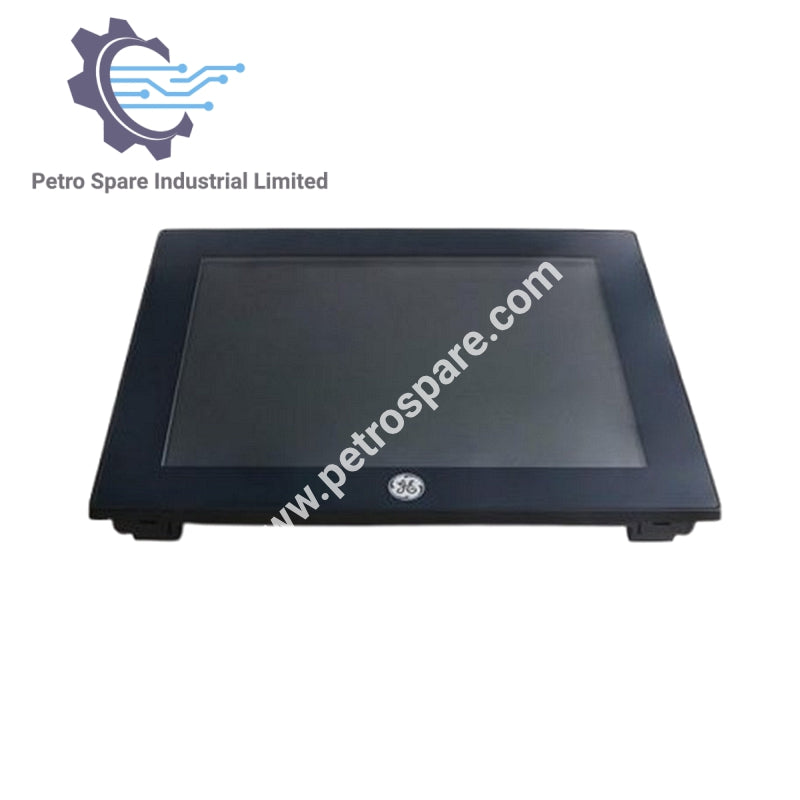

GE Fanuc IC755CSS12CDB QuickPanel HMI là thiết bị đầu cuối giao diện người vận hành 12,3 inch, được thiết kế cho tự động hóa công nghiệp.

Nhận dạng

• ID sản phẩm: IC755CSS12CDB

• Mẫu: QuickPanel HMI

• Loại: Thiết bị đầu cuối giao diện người vận hành

• Nhà sản xuất: GE Fanuc

Đặc điểm vật lý

• Kích thước màn hình: 12,3 inch

• Loại màn hình: TFT

• Công nghệ hiển thị: Cảm ứng điện dung chiếu

• Độ phân giải: 800 × 600 SVGA

• Trọng lượng: 6,94 lb (3,15 kg)

Bộ xử lý

• CPU: Freescale i.MX535, 1 GHz (ARM Cortex A8)

Bộ nhớ

• DRAM: 1 GB

• Bộ nhớ tích hợp: 1 GB SDRAM, 512 MB Flash NAND SLC, 512 KB SDRAM có pin dự phòng

• Mở rộng: Được hỗ trợ qua các giao diện USB và Ethernet

Đầu vào và giao diện người vận hành

• Đầu vào người vận hành: Cảm ứng điện dung đa điểm

• Dải nhiệt độ: 0–55 °C

Giao diện truyền thông

• Ethernet: 2 cổng

• Nối tiếp: 1 × RS232, 1 × RS485, tổng cộng 2 cổng nối tiếp

• USB: 2 × USB 2.0 Type-A, 1 × USB 2.0 Mini Type-B

Thông số điện

• Nguồn điện: 12 / 24 VDC

Đèn báo

• Đèn LED trạng thái: Ba màu (hổ phách/xanh lá/đỏ)

• Âm thanh: Còi tích hợp

Phần mềm và lập trình

• Hệ điều hành: Windows CE 7 (tài liệu cũng đề cập đến Windows 7)

• Ngôn ngữ lập trình: Sơ đồ thang (LD), Sơ đồ khối chức năng (FBD), Văn bản có cấu trúc (ST), Danh sách lệnh (IL), Biểu đồ chức năng tuần tự (SFC)

---
