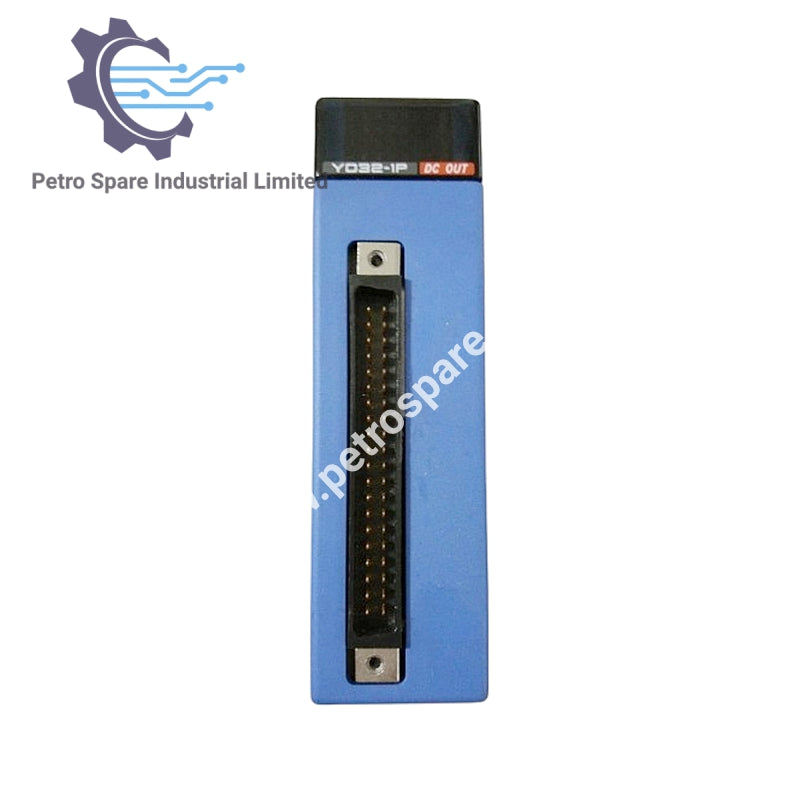

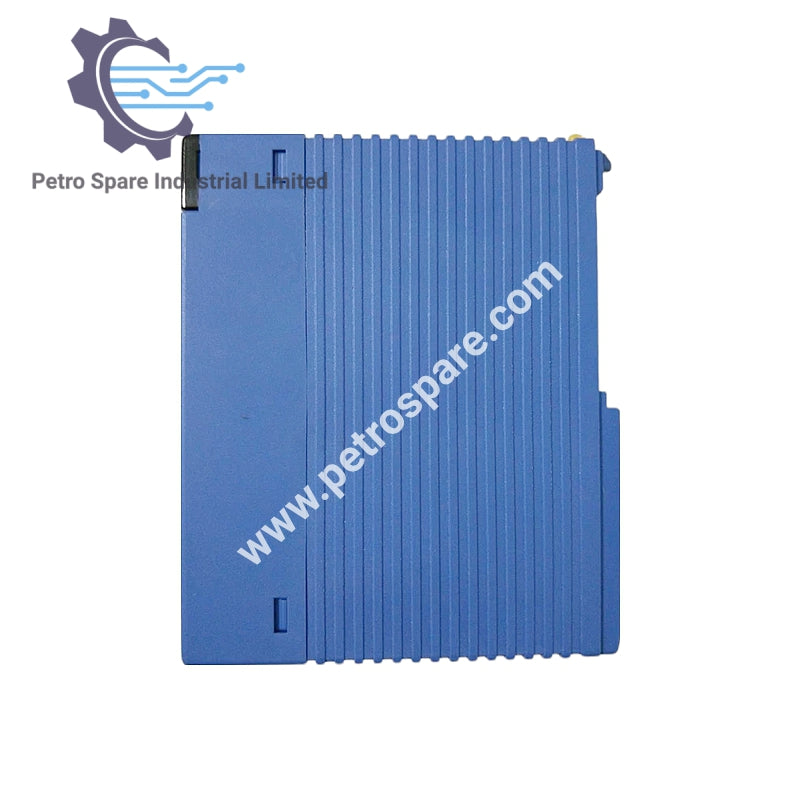

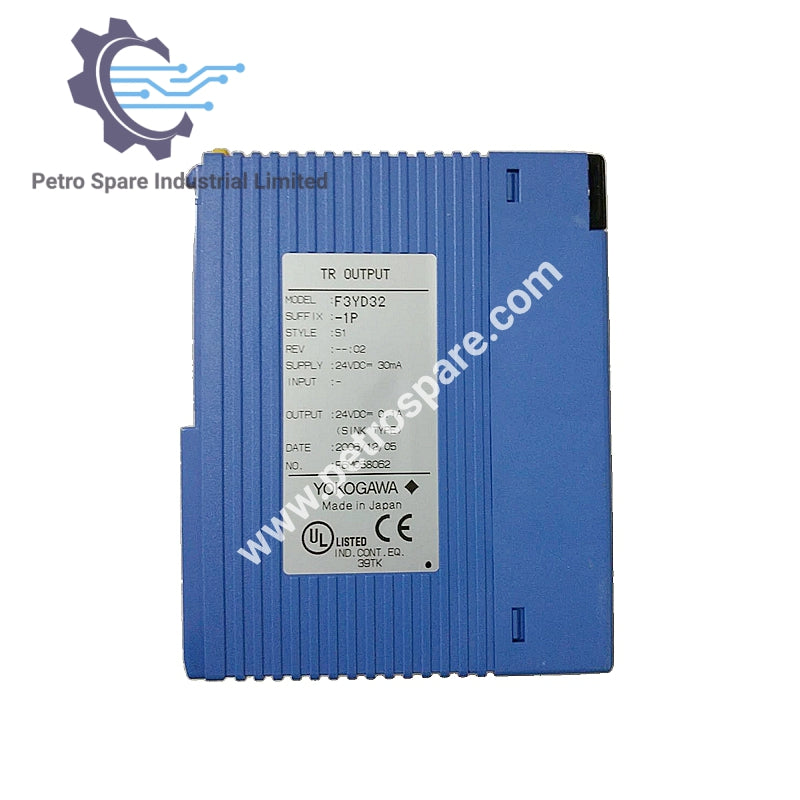

F3YD32-1P

Tổng quan

• Mẫu mã: F3YD32-1P

• Loại: Mô-đun đầu ra tranzito (kiểu hút)

• Nền tảng: Dòng Yokogawa FA-M3

• Số điểm đầu ra: 32

• Loại đường chung: 8 điểm/chung

• Phương pháp cách ly: Cách ly bằng quang trở

Thông số điện

• Điện áp tải định mức (Phạm vi hoạt động): 12–24 V DC (10,2–26,4 V DC)

• Dòng tải tối đa: 0,1 A/điểm, 0,5 A/chung

• Điện áp chịu đựng: 1500 V AC trong 1 phút (giữa các đầu nối ngoài và mạch bên trong)

• Thời gian đáp ứng:

  • Tắt → Bật: ≤1 ms

  • Bật → Tắt: ≤1 ms

• Điện áp sụt khi bật: ≤0,5 V DC

• Dòng rò (khi tắt): ≤0,1 mA

• Dòng tiêu thụ: 160 mA @ 5 V DC

• Nguồn điện ngoài: 12–24 V DC, 55 mA

Bảo vệ & Độ tin cậy

• Bảo vệ ngắn mạch: Dòng ngắn mạch được kiểm soát

• Bảo vệ quá nhiệt: Tắt đầu ra

• Bảo vệ chống xung điện: Mạch kẹp chủ động (95 mA)

• Cầu chì: Không có

• Tuổi thọ cơ khí: Không quy định

Đèn báo & Trạng thái

• Hiển thị đầu ra: Đèn LED (sáng khi bật)

• Trạng thái đầu ra khi chương trình dừng / GIỮ / ĐẶT LẠI:

  • Với CPU trình tự: Mặc định ĐẶT LẠI, có thể cấu hình theo mô-đun

  • Với CPU BASIC: Luôn GIỮ

Thông số cơ khí

• Đầu nối ngoài: Một đầu nối 40 chân

• Trọng lượng: 110 g

---
