1769-IF16C

Tổng quan

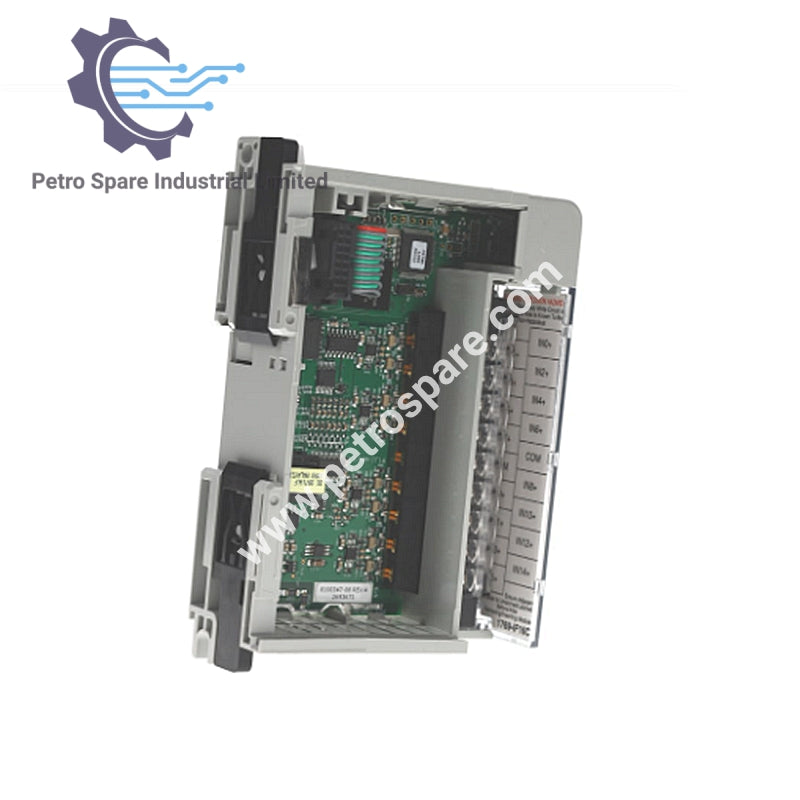

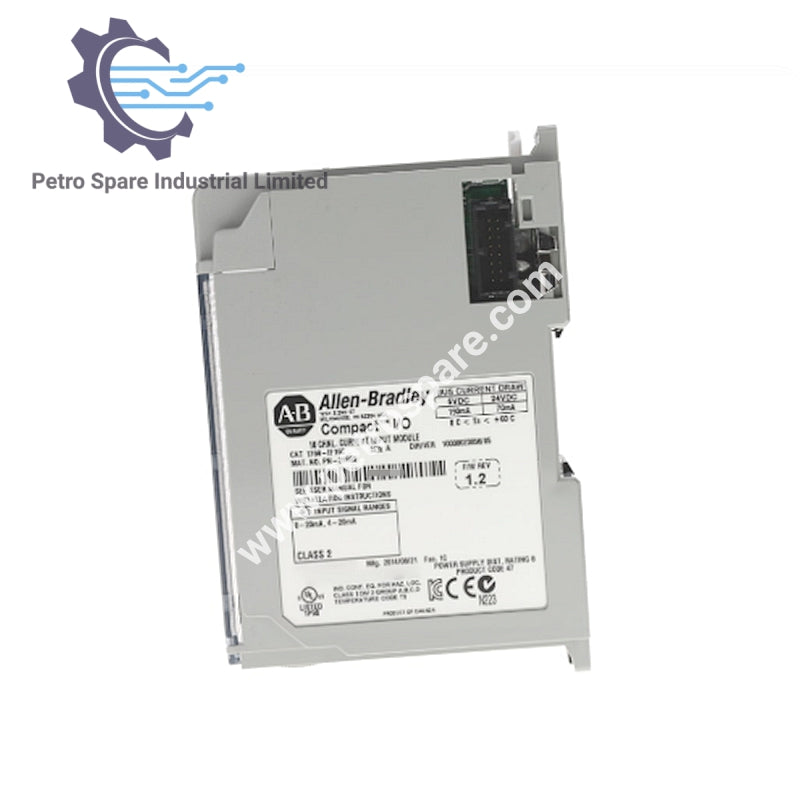

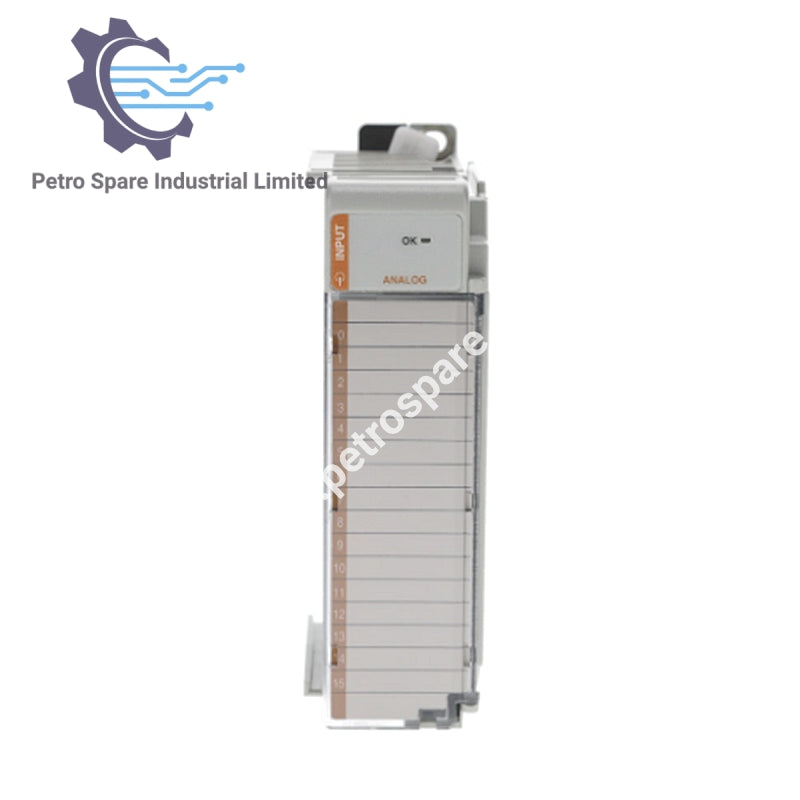

Allen-Bradley 1769-IF16C là mô-đun đầu vào tương tự CompactLogix được thiết kế để thu nhận tín hiệu dòng điện, hỗ trợ nhiều dải đo và chẩn đoán cho các hệ thống tự động hóa công nghiệp.

Thông tin chung

• Mẫu mã: 1769-IF16C

• Loại: Mô-đun đầu vào tương tự

• Trọng lượng: 0,50 lbs (0,23 kg)

• Chiều rộng khe cắm: 1

Đặc điểm đầu vào

• Đầu vào: 16 kênh đơn

• Dải dòng điện: 0–21 mA

• Dải bình thường: 0–20 mA, 4–20 mA

• Dải đầy đủ: 0–21 mA, 3,2–21 mA

• Độ phân giải: 16 bit (đơn cực), 15 bit + dấu (lưỡng cực)

• Chẩn đoán: Báo lỗi vượt/dưới dải, cảnh báo quy trình

Tương thích

• Bộ điều khiển: MicroLogix 1500, CompactLogix

• Cáp khuyến nghị: Belden 8761 có lớp chắn

Đặc điểm điện

• Dòng điện trên bus: 1,4 A tại 24 V

• Mức tiêu thụ điện năng: 33,6 W

• Công suất tỏa nhiệt: 7,5 W

• Đánh giá khoảng cách nguồn điện: 8

---
