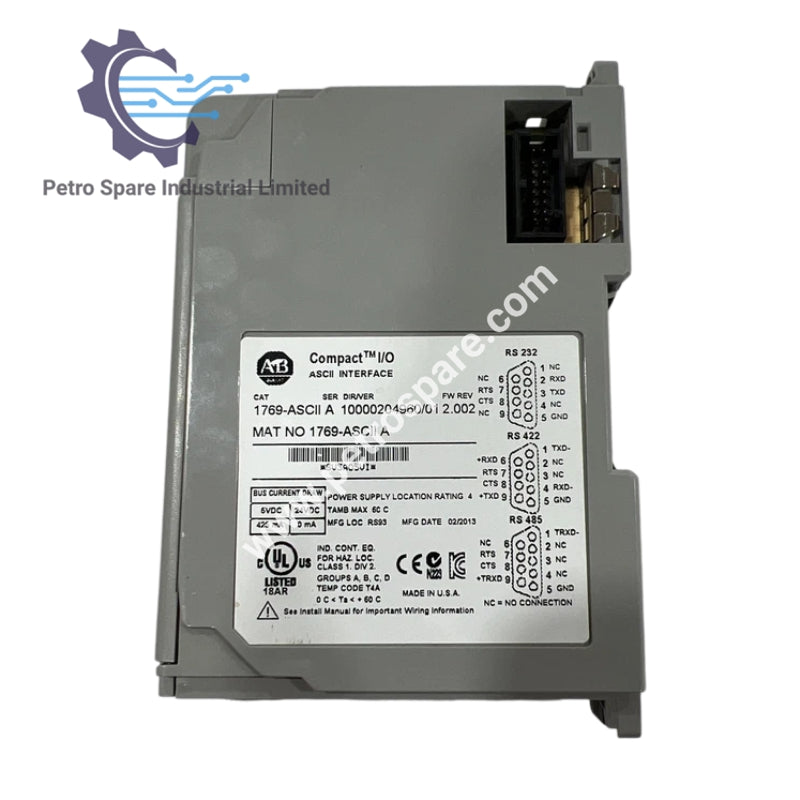

1769-ASCII

Tổng quan sản phẩm

1769-ASCII là một mô-đun giao tiếp ASCII được thiết kế để cho phép trao đổi dữ liệu với các thiết bị tương thích ASCII thông qua hai cổng nối tiếp có thể cấu hình độc lập.

Thông số kỹ thuật

Nhà sản xuất: Allen-Bradley
Loại sản phẩm: Mô-đun chuyên dụng
Dòng sản phẩm: CompactLogix
Loại mô-đun: Mô-đun giao diện giao tiếp
Series: A và B
Lắp đặt: Lắp trên khung (ray DIN hoặc bảng điều khiển)
Công suất định mức: 425 mA @ 5V DC
Tiêu thụ điện năng: 33.6 W
Tỏa nhiệt công suất: 7.5 W (tối đa 2.13 W tổn thất bổ sung đã được ghi chú)
Tỏa nhiệt: 7.3 BTU/giờ
Dòng điện trên backplane: 1.4 A @ 24 V DC
Khoảng cách nguồn CompactLogix: 4
Từ ngữ đầu vào: 108
Từ ngữ cấu hình: 31
Điện áp cách ly: 30 V liên tục
Phạm vi nhiệt độ hoạt động: 0 đến 62 °C

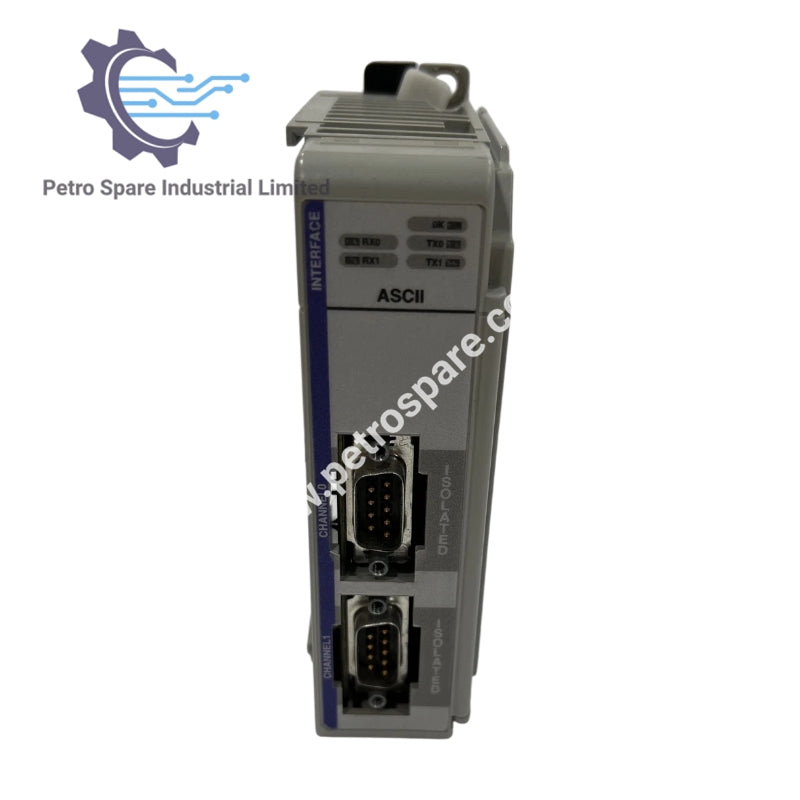

Cổng nối tiếp: 2 full duplex (RS-232 / RS-422), 2 half duplex (RS-485)
Giao tiếp điều khiển: Hỗ trợ giao tiếp điều khiển phần cứng RTS/CTS
Tín hiệu điện áp đầu vào nối tiếp: 3–25V DC (trạng thái cao), -3–-25V DC (trạng thái không hoạt động)
Cáp khuyến nghị: Belden 8761 có lớp chắn
Trạng thái cổng nối tiếp: Tràn FIFO TX/RX, lỗi parity, lỗi giao tiếp điều khiển, cờ dữ liệu mới
Phạm vi ID giao dịch truyền: 0–255
Trọng lượng: 0.13 lbs (0.06 kg)
