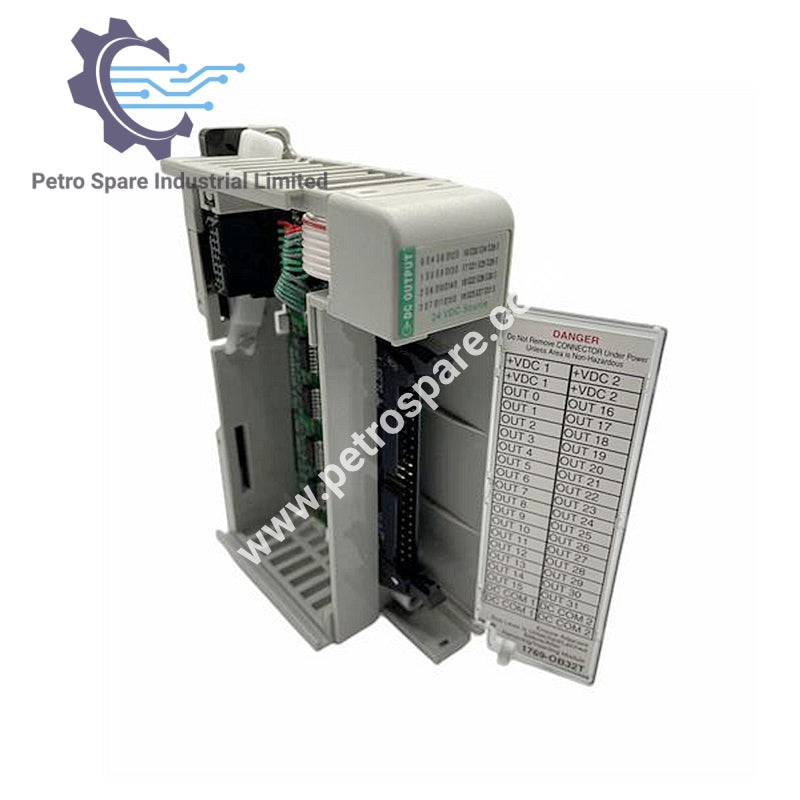

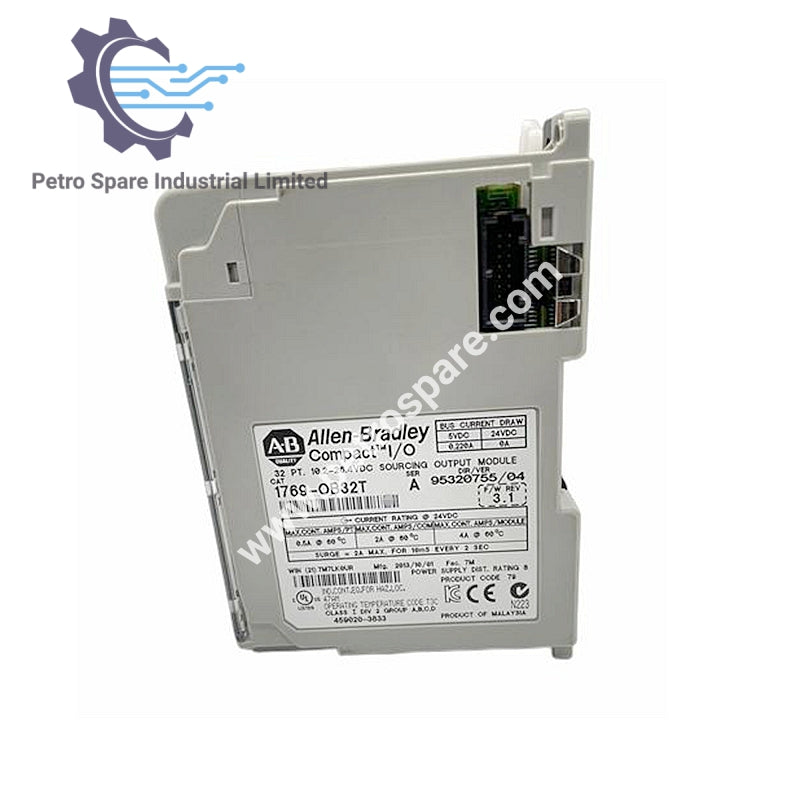

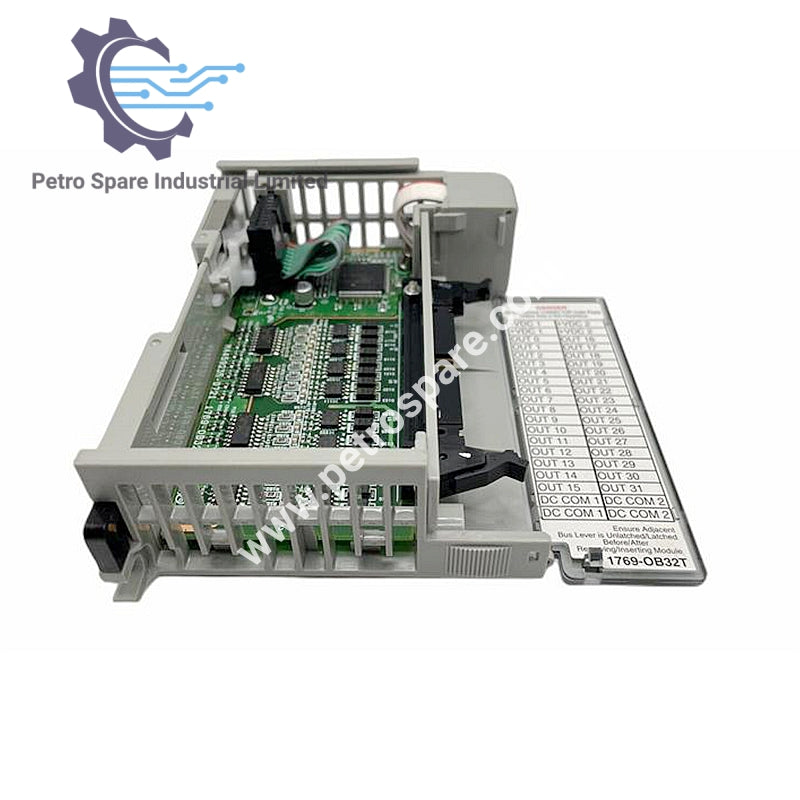

1769-OB32T

Tổng quan

Allen-Bradley 1769-OB32T là mô-đun đầu ra trạng thái rắn CompactLogix cung cấp 32 đầu ra nguồn ở 24 VDC, được thiết kế để chuyển mạch nhanh và hiệu suất đáng tin cậy trong các hệ thống tự động hóa công nghiệp.

Thông tin chung

• Mẫu mã: 1769-OB32T

• Loại: Mô-đun đầu ra trạng thái rắn

• Hạng điện áp: 24 VDC

• Số đầu ra: 32

Đặc tính điện

• Phạm vi điện áp hoạt động: 10.2–26.4 VDC

• Dòng điện lấy từ bus: 220 mA @ 5 VDC (1.10 W)

• Công suất tỏa nhiệt: 4.76 W (khi tất cả các điểm được kích hoạt)

• Độ trễ tín hiệu: Bật 0.5 ms, Tắt 4.0 ms

• Dòng rò trạng thái tắt: ≤0.1 mA @ 26.4 VDC

• Dòng trạng thái bật (tối thiểu): 1.0 mA

• Giảm điện áp trạng thái bật: ≤0.3 VDC @ 0.5 A

Đánh giá dòng điện

• Mỗi điểm: 0.5 A

• Mỗi chung: 2.0 A

• Mỗi mô-đun: 4.0 A

• Dòng điện đột biến: 2.0 A, 10 ms, lặp lại mỗi 2 giây

Cách ly

• Đầu ra đến bus: 1200 VAC trong 2 giây hoặc 1697 VDC trong 2 giây

• Điện áp làm việc: 75 VDC (cách điện tăng cường lớp 2 theo IEC)

• Nhóm cách ly: Nhóm 1 (đầu ra 0–15, DC COM 1), Nhóm 2 (đầu ra 16–31, DC COM 2)

Đặc tính vật lý

• Kích thước: 118 × 87 × 35 mm (4.65 × 3.43 × 1.38 in)

• Chiều cao có tab: 138 mm (5.43 in)

• Trọng lượng: 230 g

• Khoảng cách cấp nguồn: Tối đa 8 mô-đun từ nguồn cấp

---
