1766-L32BXB

Tổng quan

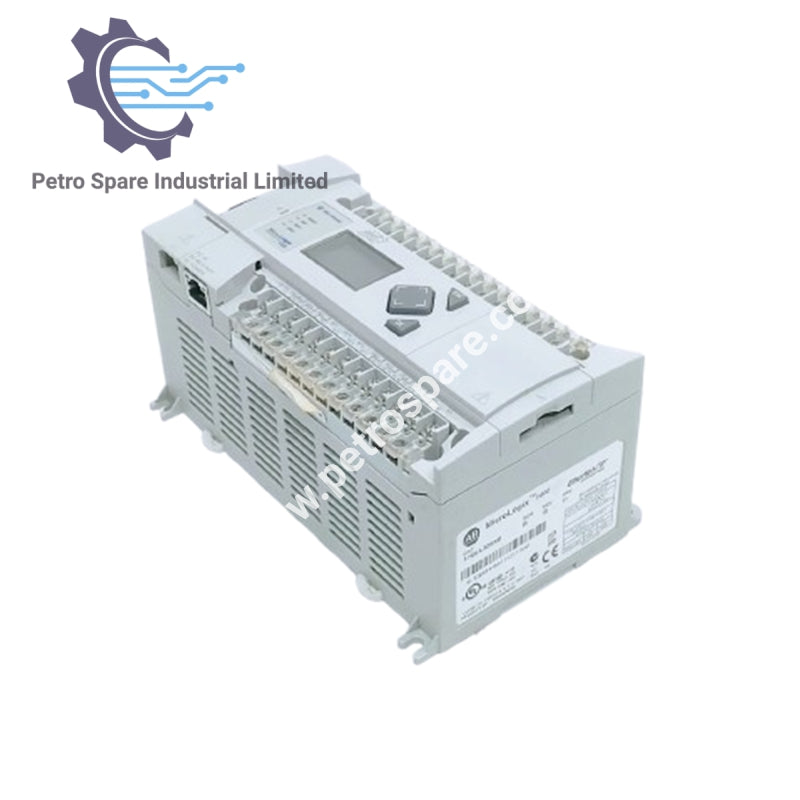

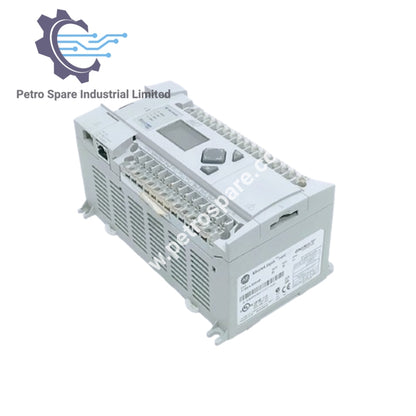

1766-L32BXB là bộ điều khiển Allen-Bradley MicroLogix 1400, cung cấp 24 đầu vào và 14 đầu ra, sử dụng nguồn 24 VDC, được thiết kế cho các ứng dụng tự động hóa nhỏ gọn.

Nhận dạng

• Mã sản phẩm: 1766-L32BXB

• Mẫu: Bộ điều khiển MicroLogix 1400

• Loại: Bộ điều khiển logic khả trình

• Nhà sản xuất: Allen-Bradley

Kích thước & Khối lượng

• Chiều cao: 90 mm (3.5 in)

• Chiều rộng: 180 mm (7.087 in)

• Chiều sâu: 87 mm (3.43 in)

• Khối lượng vận chuyển: 0.9 kg (2.0 lbs)

Dữ liệu I/O

• Đầu vào: 24 (20 số, 4 tương tự)

• Đầu ra: 14 (12 số, 2 tương tự)

Dữ liệu điện

• Điện áp nguồn: 24 VDC Class 2 SELV

• Dòng khởi động: 15 A trong 20 ms

• Công suất tiêu thụ: 50 W (7.5 W khi không có I/O mở rộng 1762)

• Nguồn cấp cho cảm biến: Không có

Mạch đầu vào & đầu ra

• Loại đầu vào số: 24 VDC kiểu sink/source (tiêu chuẩn và tốc độ cao)

• Loại đầu vào tương tự: 0–10 VDC

• Loại đầu ra: Rơ-le/FET

• Tuổi thọ rơ-le (điện): ≥200,000 lần đóng cắt (2.5 A, 250 VAC / 30 VDC)

Cơ khí & Đấu dây

• Cấp bảo vệ vỏ: Không có (kiểu hở)

• Cỡ dây: 0.25–2.5 mm² (22–14 AWG), dây đồng đặc hoặc bện, định mức ≥90 °C (194 °F)

• Hạng mục đấu dây: 2 (cổng tín hiệu), 2 (cổng nguồn), 3 (cổng truyền thông)

---
