AAI835-S53

Tổng Quan Sản Phẩm

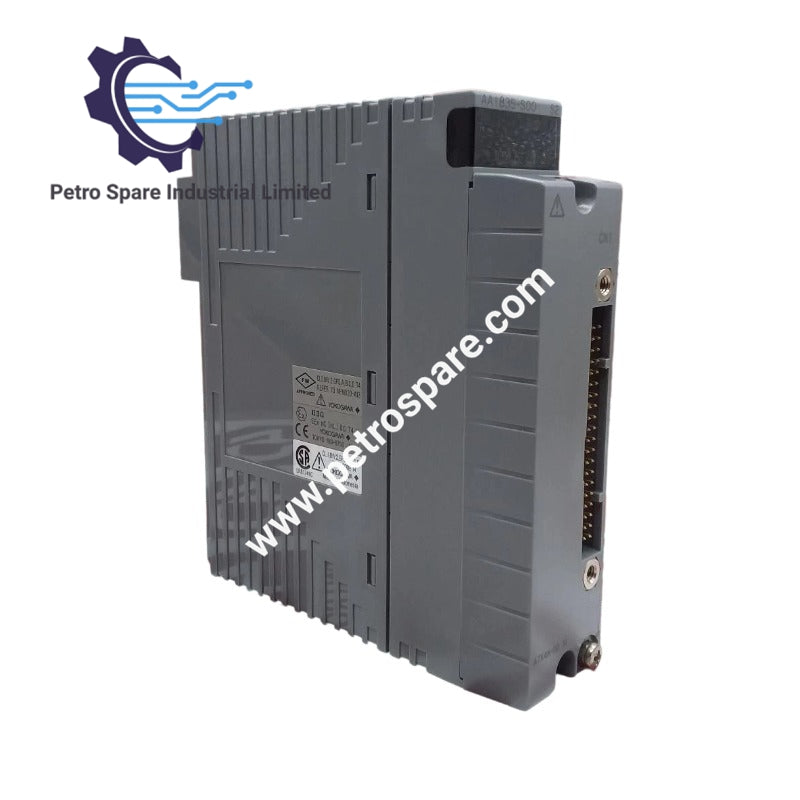

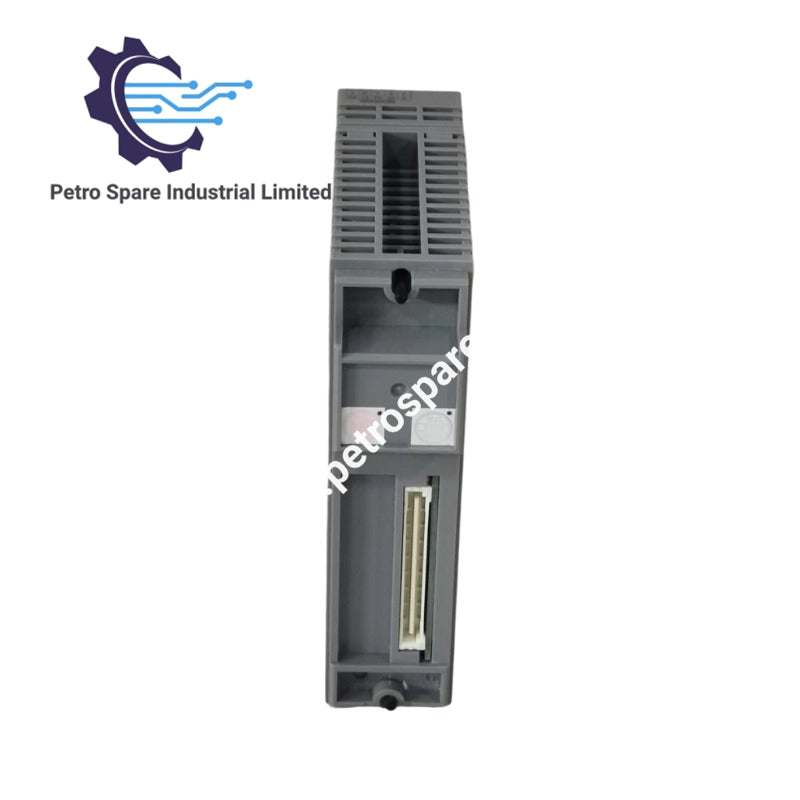

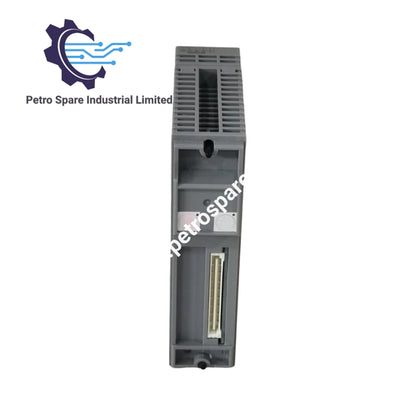

 AAI835-S53 là Mô-đun Đầu vào/Đầu ra Analog được thiết kế cho Hệ thống Điều khiển Phân tán CENTUM VP và CENTUM CS 3000 của Yokogawa.

Mã Hậu Tố

-S Loại tiêu chuẩn không có giao tiếp HART
-H Có giao tiếp kỹ thuật số HART

5 Không có bảo vệ chống cháy nổ
E Có bảo vệ chống cháy nổ

0 Cấu hình loại cơ bản
3 Có lớp phủ chuẩn ISA G3 và dải nhiệt độ rộng (-20 đến 70 °C)

Thông Số Kỹ Thuật

Số Kênh: 8 kênh tổng cộng, 4 đầu vào và 4 đầu ra, cách ly hoàn toàn

Phạm Vi Tín Hiệu: 4–20 mA DC cho cả kênh đầu vào và đầu ra

Dòng Điện Đầu Vào Cho Phép: 25 mA tối đa mỗi kênh

Trở Kháng Tải: 0 đến 750 Ω cho hoạt động đầu ra

Điện Áp Chịu Được: 500 V AC trong 1 phút giữa I/O và hệ thống, cũng như giữa các kênh

Trở Kháng Đầu Vào: 290 Ω tại 20 mA (khi bật nguồn), 450 Ω tại 4 mA; 500 kΩ hoặc cao hơn (khi tắt nguồn)

Độ Chính Xác: ±16 μA cho đầu vào, ±48 μA cho đầu ra

Chu Kỳ Cập Nhật: Chu kỳ làm mới dữ liệu 10 ms

Cung Cấp Nguồn Cho Bộ Phát: 15,0 V hoặc cao hơn với tải 20 mA

Mức Tiêu Thụ Điện: 360 mA tại 5 V DC, 450 mA tại 24 V DC

Trọng Lượng: Khoảng 0,30 kg (chỉ mô-đun)

Loại Kết Nối: Đầu kẹp áp suất, cáp kết nối MIL, hoặc cáp chuyên dụng KS1

---
