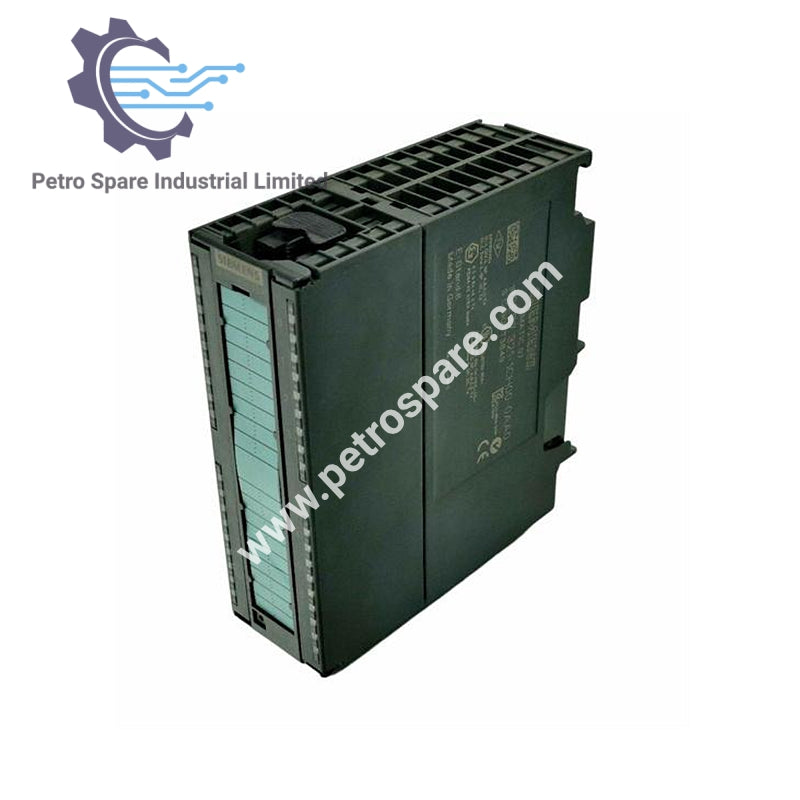

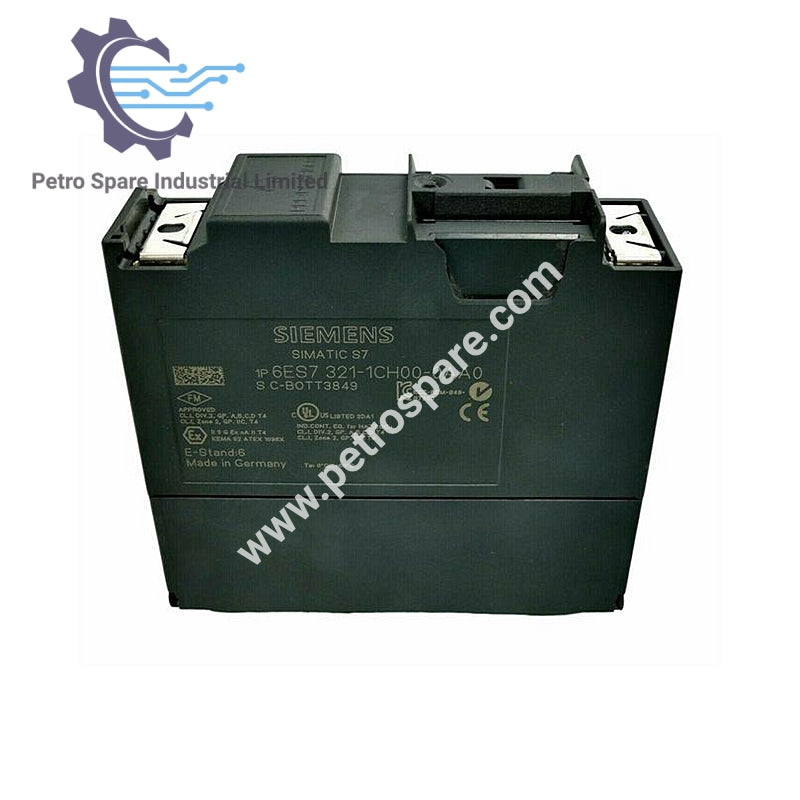

6ES7321-1CH00-0AA0

Tổng quan

• Mẫu: 6ES7321-1CH00-0AA0

• Loại: Mô-đun đầu vào kỹ thuật số (SM 321)

• Số lượng đầu vào kỹ thuật số: 16

• Đường cong đặc tính đầu vào: Tuân thủ IEC 61131, Loại 1

Thông số kỹ thuật điện

• Điện áp đầu vào:

  • DC: 24 V (định mức), cũng hỗ trợ 48 V DC

  • AC: 24 V AC hoặc 48 V AC (0–63 Hz)

• Mức tín hiệu:

  • Tín hiệu "0": -5 V AC đến +5 V AC

  • Tín hiệu "1": 14 V AC đến 60 V AC

• Dòng điện đầu vào:

  • Tín hiệu "0", tối thiểu: -1 mA

  • Tín hiệu "0", tối đa: 1 mA (trạng thái nghỉ)

  • Tín hiệu "1", điển hình: 2.7 mA

• Độ trễ đầu vào (không thể tham số hóa):

  • 0 → 1: 16 ms (tối thiểu/tối đa)

  • 1 → 0: 16 ms (tối đa)

• Cách ly: Đã kiểm tra ở 1500 V AC

Thông số kỹ thuật hiệu suất

• Số lượng đầu vào có thể điều khiển đồng thời:

  • Lắp đặt theo chiều ngang: tối đa 16 (≤40 °C và ≤60 °C)

  • Lắp đặt theo chiều dọc: tối đa 16 (≤40 °C)

Thông số kỹ thuật cơ khí

• Phương thức kết nối: Yêu cầu đầu nối phía trước 40 chân

• Kích thước:

  • Chiều rộng: 40 mm

  • Chiều cao: 125 mm

  • Độ sâu: 120 mm

• Trọng lượng: Khoảng 260 g

---
