6ES7315-2EH13-0AB0

Tổng quan

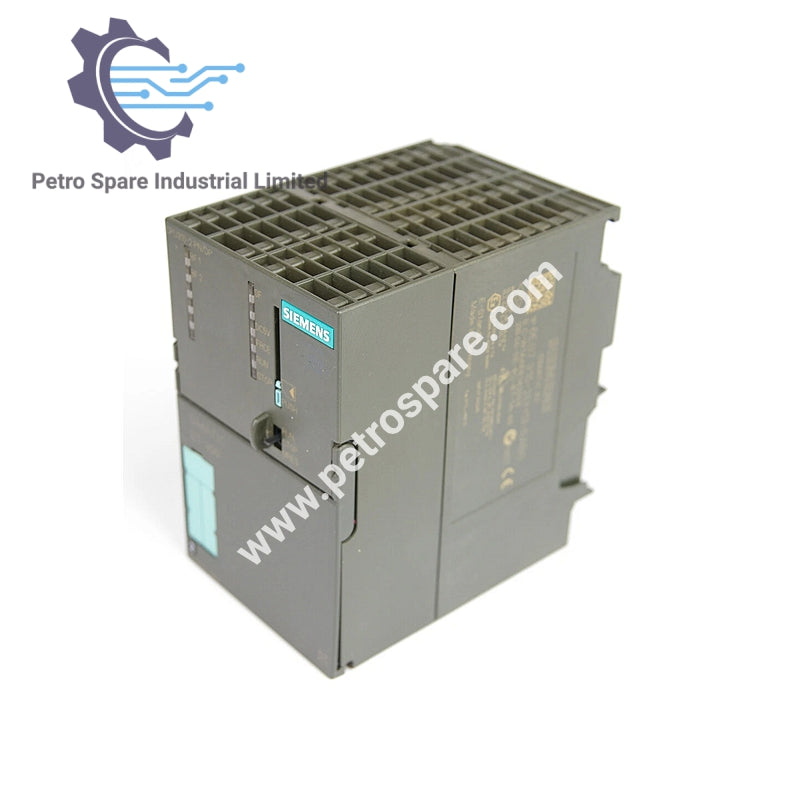

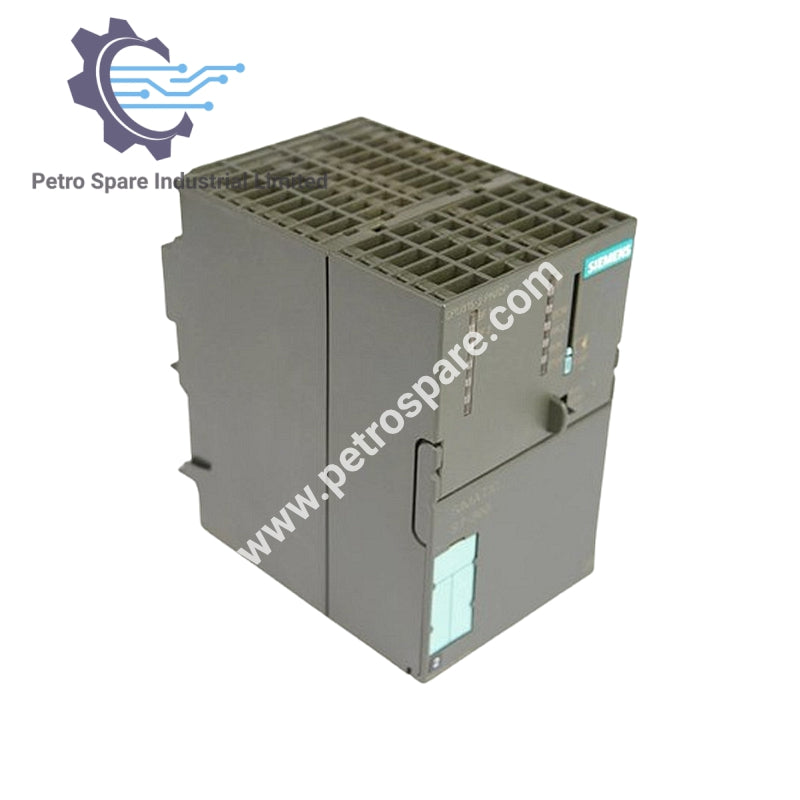

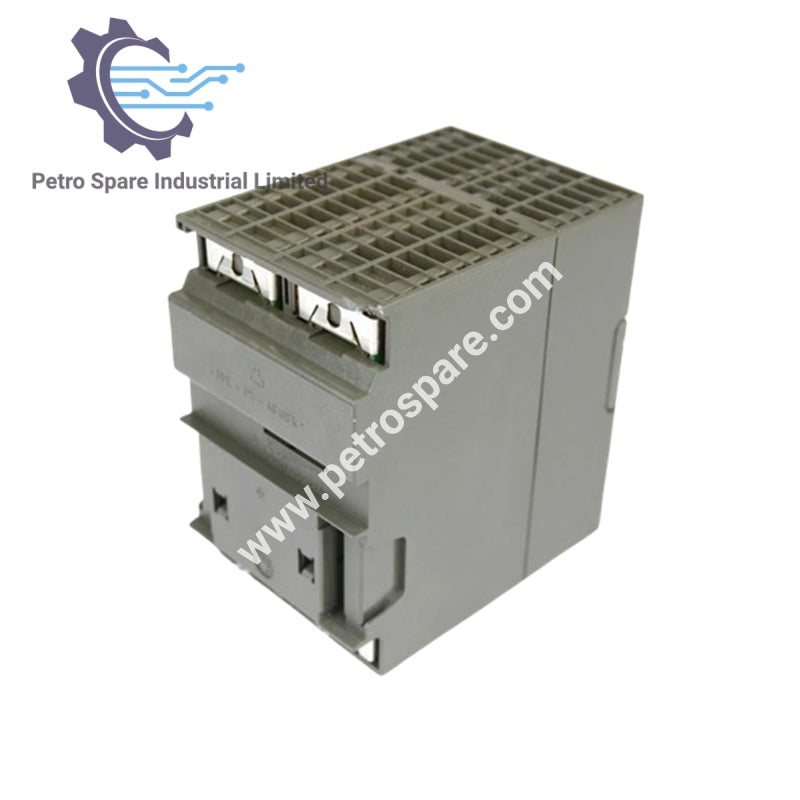

6ES7315-2EH13-0AB0 là bộ xử lý trung tâm Siemens SIMATIC S7-300 CPU 315-2 PN/DP với bộ nhớ làm việc 256 KB, giao diện MPI/DP (12 Mbit/s), giao diện Ethernet PROFINET và yêu cầu thẻ nhớ micro.

Dữ liệu điện

• Điện áp nguồn (DC): 24 V

• Phạm vi điện áp: 20.4–28.8 V

• Bảo vệ bên ngoài (khuyến nghị): tối thiểu 2 A

• Dòng điện tiêu thụ (định mức): 650 mA

• Dòng điện tiêu thụ (không tải, điển hình): 100 mA

• Dòng điện khởi động (điển hình): 2.5 A

• Giá trị I²t: 1 A²·s

• Công suất tiêu thụ khi mất điện (điển hình): 3.5 W

Các khối CPU

• Tổng số khối: 1.024 (DB, FC, FB; bị giới hạn bởi dung lượng MMC)

DB (Khối dữ liệu)

• Số lượng (tối đa): 1.023 (phạm vi 1–1023)

• Kích thước (tối đa): 16 KB

FB (Khối hàm)

• Số lượng (tối đa): 1.024 (phạm vi 0–2047)

• Kích thước (tối đa): 16 KB

FC (Hàm)

• Số lượng (tối đa): 1.024 (phạm vi 0–2047)

• Kích thước (tối đa): 16 KB

OB (Khối tổ chức)

• Kích thước (tối đa): 16 KB

• OB chu kỳ tự do: 1 (OB1)

• OB cảnh báo thời gian: 1 (OB10)

• OB cảnh báo trễ: 1 (OB20)

• OB ngắt chu kỳ: 1 (OB35)

• OB cảnh báo quá trình: 1 (OB40)

• OB cảnh báo DPV1: 3 (OB55, OB56, OB57)

• OB chế độ đẳng thời: 1 (OB61)

• OB khởi động: 1 (OB100)

---
