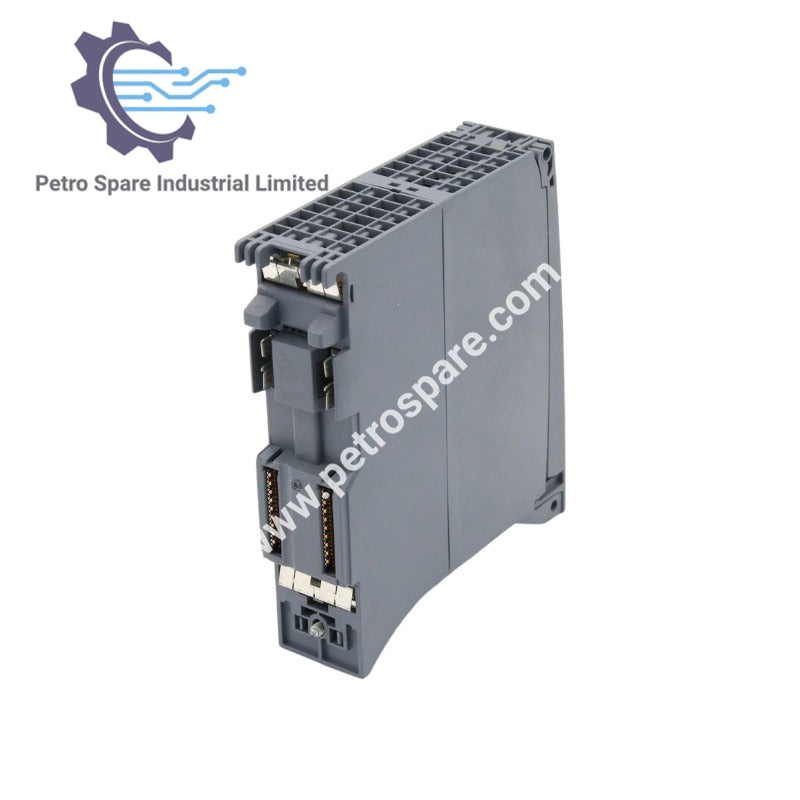

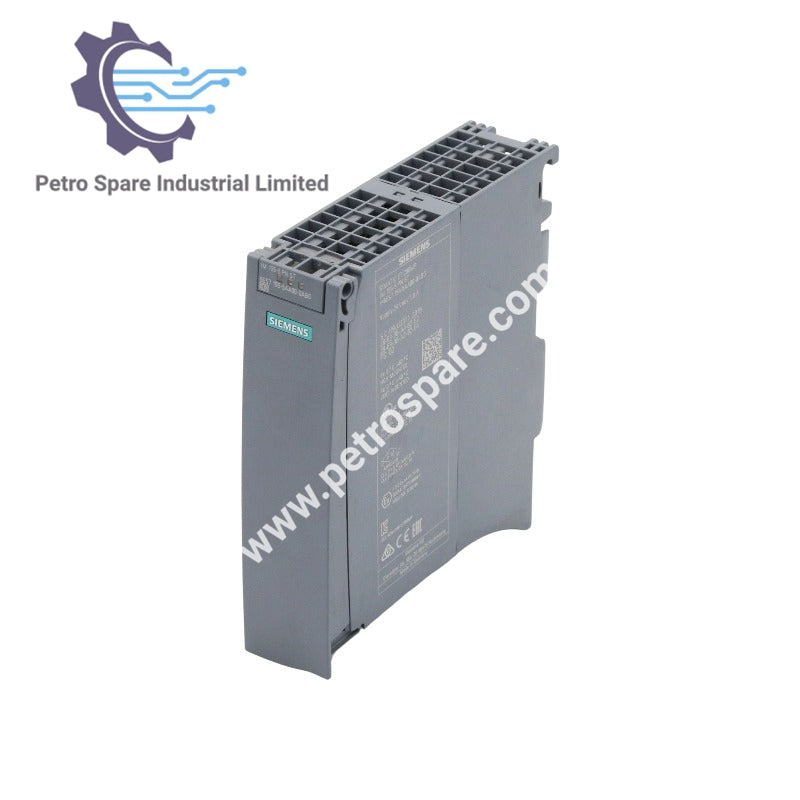

6ES7155-5AA00-0AB0

Thông số kỹ thuật chung

• Tên loại sản phẩm: IM 155-5 PN ST

• Số đơn hàng: 6ES7155-5AA00-0AB0

• Dòng sản phẩm: SIMATIC ET 200MP

• Mô tả: Mô-đun giao diện thiết bị PROFINET IO cho các mô-đun điện tử ET 200MP; hỗ trợ tối đa 12 mô-đun I/O không cần PS bổ sung, tối đa 30 mô-đun I/O với PS bổ sung; Thiết bị chia sẻ, MRP, IRT ≥ 0,25 ms, đồng bộ, cập nhật FW, I&M0...3, FSU với 500 ms

• Trạng thái chức năng phần cứng: FS01

• Phiên bản firmware: V3.0.0

• Định danh nhà cung cấp (VendorID): 0x002A

• Định danh thiết bị (DeviceID): 0X0312

• Trọng lượng: Không xác định

Chức năng sản phẩm và kỹ thuật

• Dữ liệu I&M: Có (I&M0 đến I&M3)

• STEP 7 TIA Portal có thể cấu hình/tích hợp theo phiên bản: V13 / V13

• STEP 7 có thể cấu hình/tích hợp theo phiên bản: V5.5 SP3 / -

• PROFINET theo phiên bản GSD/phiên bản sửa đổi GSD: V2.3 / -

• Điều khiển cấu hình qua bộ dữ liệu: Có

Điện áp cung cấp

• Loại điện áp cung cấp: DC

• Giá trị định mức (DC): 24 V

• Phạm vi cho phép, giới hạn dưới (DC): 20,4 V

• Phạm vi cho phép, giới hạn trên (DC): 28,8 V

• Bảo vệ đảo cực: Có

• Bảo vệ ngắn mạch: Có

• Thời gian lưu trữ năng lượng khi mất điện/điện áp: 5 ms

Dòng vào và dòng khởi động

• Dòng tiêu thụ (giá trị định mức): 0,2 A

• Dòng tiêu thụ, tối đa: 1,2 A

• Dòng khởi động, tối đa: 9 A

• I²t: 0,09 A²·s

Công suất và mất công suất

• Nguồn cấp cho bus mặt sau: 14 W

• Công suất có sẵn từ bus mặt sau: 2,3 W

• Mất công suất, điển hình: 4,5 W

Khu vực địa chỉ

• Không gian địa chỉ tối đa cho mỗi mô-đun: 256 byte (mỗi đầu vào / đầu ra)

• Không gian địa chỉ tối đa cho mỗi trạm: 512 byte (mỗi đầu vào / đầu ra)

Cấu hình phần cứng và giá đỡ

• Nguồn hệ thống có thể cắm vào bên trái của IM: Có

• Số đoạn nguồn cho phép: 3

• Nguồn điện tích hợp: Có

• Số mô-đun tối đa trên mỗi giá đỡ: 30 (mô-đun I/O)

---
