3510

Tổng quan sản phẩm

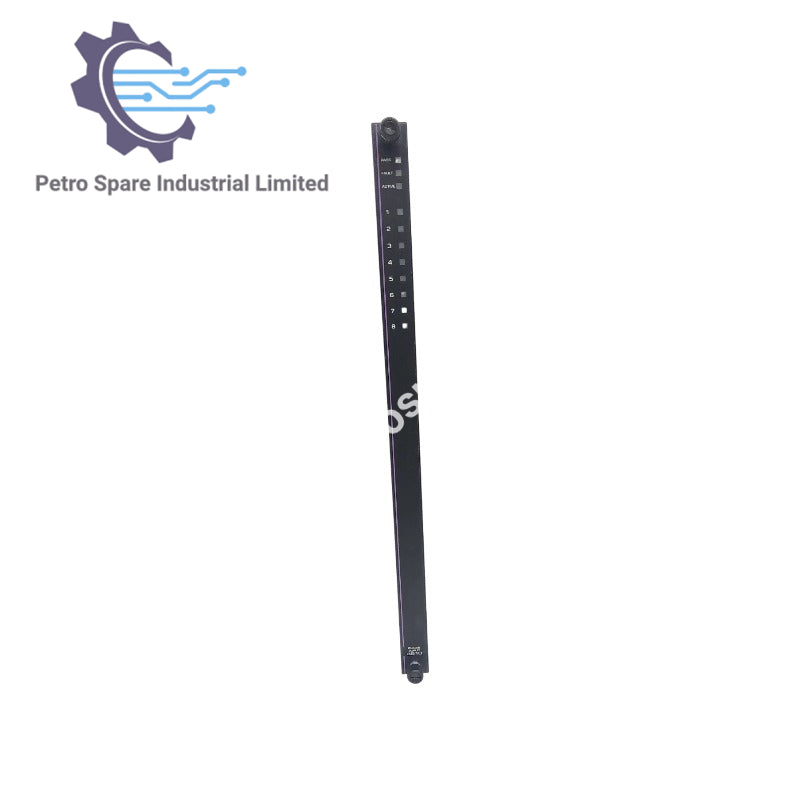

3510 là Mô-đun đầu vào xung Triconex với 8 điểm đầu vào ghép AC, không dùng chung, được thiết kế cho các ứng dụng TMR (dự phòng ba mô-đun) với khả năng đo tần số từ 20 Hz đến 20.000 Hz.

Thông số kỹ thuật chung

• Mã màu: Tím nhạt
• Số tín hiệu đầu vào: 8, không dùng chung
• Phạm vi tần số đầu vào: 20 Hz đến 20.000 Hz

Độ chính xác

• @ 1.000 Hz đến 20.000 Hz: ±0,01%
• @ 100 Hz đến 999 Hz: ±0,1%
• @ 20 Hz đến 99 Hz: ±1,0%

Đặc tính đầu vào

• Loại đầu vào: Ghép AC, vi sai cân bằng
• Tốc độ cập nhật: 50 ms (điển hình)
• Trở kháng tải: > 8 kΩ, điển hình 20 kΩ
• Phạm vi chế độ chung: –100V đến +100V đỉnh-đỉnh
• Phạm vi chế độ thường: 2,0V đến 200V đỉnh-đỉnh (dưới 20 Hz); 1,5V đến 200V (20 Hz đến 15.000 Hz); 2,0V đến 200V (trên 15.000 Hz)
• Bảo vệ quá phạm vi: ±150 VDC liên tục
• Độ trễ: 150 mV (điển hình)

Chẩn đoán & Giám sát

• Độ bao phủ lỗi chẩn đoán đầu vào: 0,5% toàn thang đo
• Thay đổi đầu vào tối thiểu: 1 lần quét hoặc 210 ms (tùy giá trị nào lớn hơn)
• Chu kỳ lấy mẫu thay đổi đầu vào: 10 mẫu
• Chu kỳ tối thiểu của các lần so sánh không khớp: 10 mẫu

Đèn báo trạng thái

• Hoạt động đầu vào: 1 đèn cho mỗi điểm
• Trạng thái mô-đun: Đạt, Lỗi, Đang hoạt động

Nguồn logic

• Công suất tiêu thụ của nguồn logic: < 20 watt

---
