1440-RMA00-04RC

Tổng quan sản phẩm

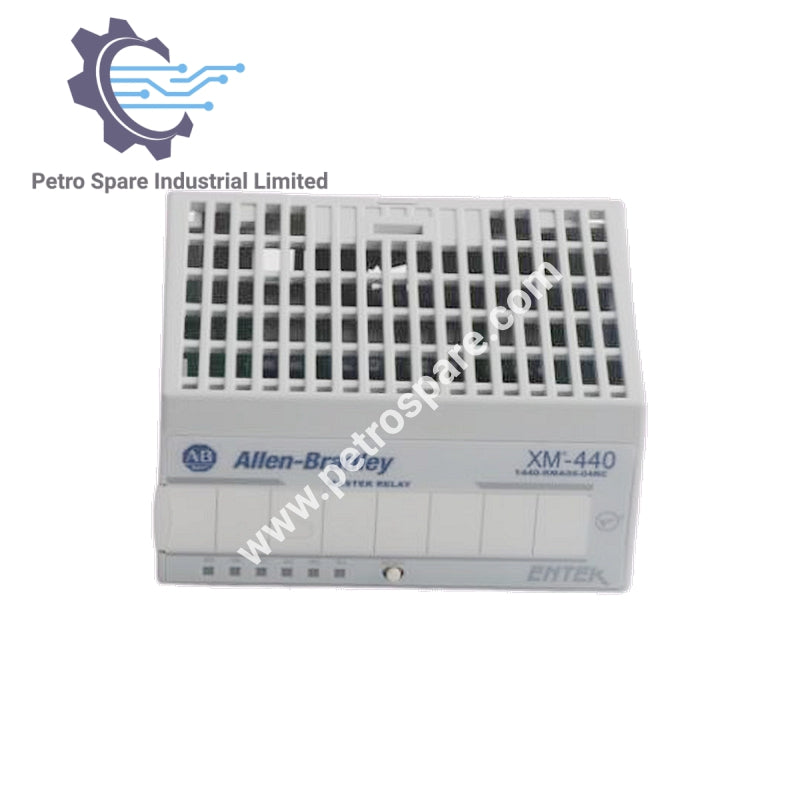

1440-RMA00-04RC là mô-đun rơ-le chính Allen-Bradley XM-440, hỗ trợ giao tiếp DeviceNet, cấu hình RS-232 và kết nối rơ-le mở rộng cho các hệ thống giám sát công nghiệp.

Nhận dạng

• ID sản phẩm: 1440-RMA00-04RC

• Mẫu: Mô-đun rơ-le chính XM-440

• Loại: Mô-đun điều khiển rơ-le

• Nhà sản xuất: Allen-Bradley

Giao tiếp

• Giao thức: DeviceNet (tiêu chuẩn cho tất cả chức năng)

• Tốc độ truyền: 125 kbps, 250 kbps, 500 kbps

• Tệp EDS: Có sẵn cho các hệ thống tương thích DeviceNet

• Đầu nối bên: Cung cấp nguồn chính, giao tiếp DeviceNet và các mạch mở rộng (mô-đun rơ-le XM-441)

• Giao diện nối tiếp: RS-232 qua đầu nối mini hoặc đế đấu dây, cố định ở tốc độ 19.200 baud

• Cấu hình: Cục bộ qua Tiện ích cấu hình nối tiếp

Đèn báo

• Đèn LED: Tổng cộng 6 đèn

  • Trạng thái mô-đun: đỏ/xanh lục

  • Trạng thái mạng: đỏ/xanh lục

  • Trạng thái rơ-le 1–4: đỏ

Rơ-le

• Số lượng: 4 rơ-le, DPDT (2 Form C), mỗi rơ-le có hai bộ tiếp điểm

• Mở rộng: Hỗ trợ thêm 4 hoặc 8 rơ-le thông qua các mô-đun XM-441

• Định mức tiếp điểm: 250 VAC, 50/60 Hz, 3 A tải thuần trở

• Chế độ an toàn khi lỗi: Thường được cấp điện (an toàn khi lỗi) hoặc thường không được cấp điện (không an toàn khi lỗi)

• Chốt trạng thái: Được hỗ trợ (có chốt hoặc không có chốt)

• Độ trễ thời gian: 0–25,5 giây, điều chỉnh theo từng bước 100 ms

• Logic biểu quyết: Cấu hình “A trên B”, trong đó B = tối đa 16 cảnh báo/rơ-le, A = 1 đến B

• Tùy chọn đặt lại: Công tắc cục bộ, công tắc từ xa qua đế đấu dây, đặt lại kỹ thuật số qua cổng nối tiếp hoặc DeviceNet

Thông số vật lý

• Chiều cao: 97 mm (3.8 in)

• Chiều rộng: 94 mm (3.7 in)

• Chiều sâu: 94 mm (3.7 in)

• Mô-men xoắn vít đấu dây: 0.6 Nm (7 lb-in)

---
