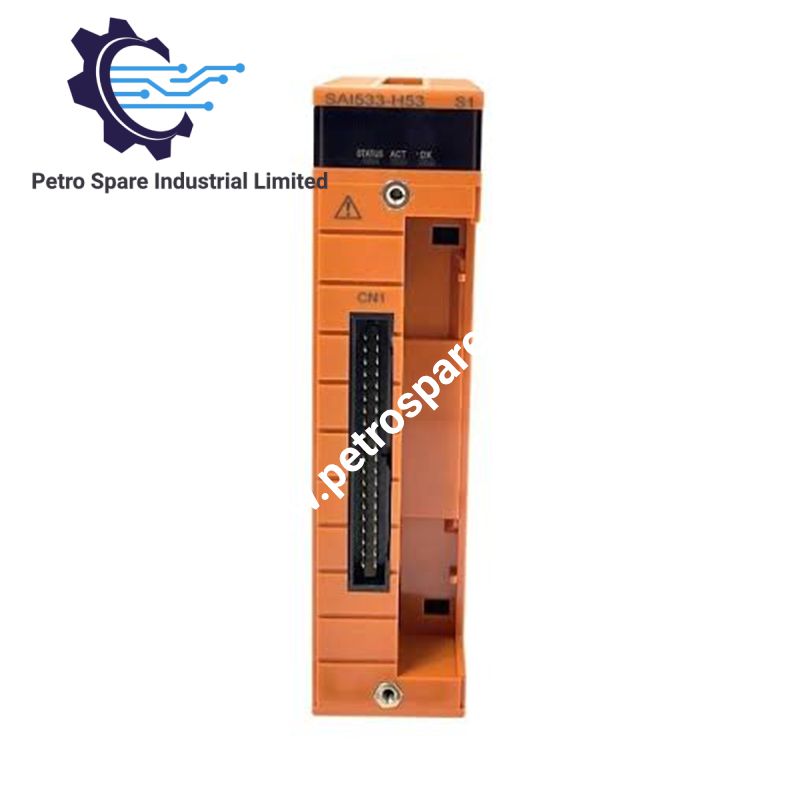

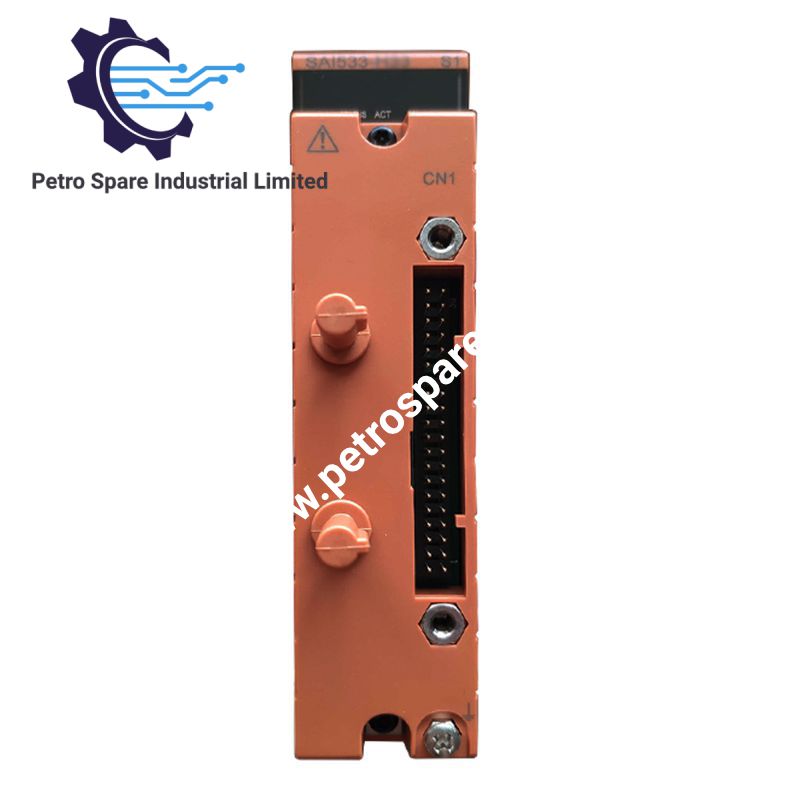

SAI533-H53/A4D00

Yokogawa SAI533-H53/A4D00, saha cihazları için 4-20 mA DC sinyalleri üreten 8 kanallı bir analog çıkış modülüdür. Desteklenen saha cihazı tanılaması ve yapılandırması için modül düzeyinde izolasyon ve HART iletişimi sağlar. /A4D00 seçeneği, analog sinyal bağlantıları için STA4D-00 model çift yedekli basınç kelepçeli terminal bloğunu belirtir. Modülün sonek kodları ayrıca bağlantı düzenini, çevresel sınıflandırmasını ve çalışma sıcaklığı aralığını belirtir.

Temel İşlevler

• Analog akım çıkışı: Uyumlu saha cihazlarına kontrol sinyalleri iletmek için sekiz adet 4-20 mA çıkış kanalı sağlar.
• HART iletişimi: Uyumlu HART cihazlarıyla analog sinyal döngüsü üzerinden dijital iletişimi destekleyerek desteklenen cihaz bilgilerine erişim sağlar.
• Modül izolasyonu: Bu ürün ailesinde belirtildiği üzere, modülün çıkış devresi ile sistem arasında izolasyon sağlar.
• Çift yedekli terminal yapılandırması: /A4D00 seçeneği, çift yedekli basınç kelepçeli terminal bloğunu belirtir. Tam yedekli yapılandırma için, terminal bloğu seçenek kodu olmayan, aynı teknik özelliklere sahip ek bir modül gerekir.

Teknik Özellikler

Parametre	Teknik özellik
Model	SAI533-H53/A4D00
Marka	Yokogawa
Ürün Türü	Analog Çıkış Modülü (Akım Çıkışı)
Çıkış Kanalları	8
Nominal Çıkış Aralığı	4-20 mA
Çıkış Aralığı	1.25-23 mA
İzin Verilen Yük Direnci	Nominal çıkış aralığında 230-600 ohm
Nominal Doğruluk	+/- 48 uA
Veri Güncelleme Sıklığı	40 ms
Sıcaklık Sapması	10 deg C başına +/- 16 uA
Modül İzolasyonu	Evet
HART İletişimi	Desteklenir
Dayanım Gerilimi	Çıkış sinyali ile sistem arasında 1 dakika boyunca 1,5 kV AC
Maksimum Akım Tüketimi	5 V DC'de 320 mA; 24 V DC'de 300 mA
Terminal Bloğu	Çift yedekli basınç kelepçeli terminal bloğu
Terminal Bloğu Modeli	STA4D-00
Çalışma Sıcaklığı	-20 ila 70 deg C
Çevresel Sınıflandırma	ISA Standardı G3
Ağırlık	0,26 kg

Teknik özellikler, Yokogawa'nın SAI533 modül belgelerine dayanmaktadır. Belirtilen ağırlık, basınç kelepçeli terminal bloğu veya MIL kablo yapılandırması için geçerlidir; ayrıca belirtilen sinyal kablosu arayüz adaptörü yapılandırmasının ağırlığı yaklaşık 0,33 kg'dır.

Model ve Sonek Tanımlaması

Kod	Teknik özellik
SAI533	Analog çıkış modülü, 4-20 mA, 8 kanal, modül izolasyonlu
-H	HART iletişimi
5	Basınç kelepçeli klemens bloğu veya MIL kablosu için, patlamaya karşı korumasız
3	ISA Standardı G3 ve -20 ila 70 deg C çalışma sıcaklığı
/A4D00	Analog sinyaller için çift yedekli basınç kelepçeli klemens bloğu
STA4D-00	/A4D00 seçeneğiyle ilişkili klemens bloğu modeli

5 son eki, patlamaya karşı koruma içermeyen bir bağlantı düzenlemesini belirtir. Tüm kurulum tasarımı ve geçerli onaylar uygunluğu doğrulamadığı sürece bu yapılandırmayı, patlamaya karşı korumalı ekipman gerektiren tehlikeli alanlar için uygun kabul etmeyin.

HART İletişimi ve Yedekli Yapılandırma

HART özellikli SAI533, 4-20 mA analog çıkışı korurken uyumlu saha cihazlarıyla dijital iletişim kurmayı destekler. Yokogawa, gerekli PST işleviyle donatılmış ve desteklenen vana pozisyonerleri için kısmi strok testi de dahil olmak üzere, ProSafe-RS içinde Plant Resource Manager (PRM) aracılığıyla HART tabanlı cihaz yönetimini belgelendirir. Kullanılabilirlik, bağlı cihaza ve sistem yapılandırmasına bağlıdır.

/A4D00 klemens bloğu seçeneği, çift yedekli bir düzenlemede kullanılmak üzere tasarlanmıştır. Yokogawa'nın sipariş kılavuzuna göre bu düzenleme, özellikleri eşleşen ancak /A4D00 seçenek kodu bulunmayan ek bir SAI533 modülü gerektirir. Yalnızca klemens bloğu seçeneğinin bulunması, eksiksiz bir yedekli sistemin kurulduğunu veya yapılandırıldığını göstermez.

Sık Sorulan Sorular

S: SAI533-H53/A4D00 analog giriş modülü mü, analog çıkış modülü mü?

Analog çıkış modülüdür. Sekiz yalıtılmış 4-20 mA akım çıkış kanalı sağlar; analog giriş modülü değildir.

S: SAI533-H53/A4D00 HART iletişimini destekliyor mu?

C: Evet. -H son eki, HART iletişim işlevini belirtir. HART cihaz yönetimi ve kısmi strok testi gibi işlevler, uyumlu saha cihazları ile uygun ProSafe-RS ve PRM yapılandırması gerektirir.

S: SAI533-H53/A4D00 çift yedekli bir yapılandırmada kullanılabilir mi?

C: Evet. /A4D00 seçeneği, çift yedekli basınç kelepçeli klemens bloğunu belirtir. Yokogawa, yedekli düzenleme için özellikleri eşleşen ancak klemens bloğu seçeneği kodu bulunmayan ek bir modül belirtir.

---
