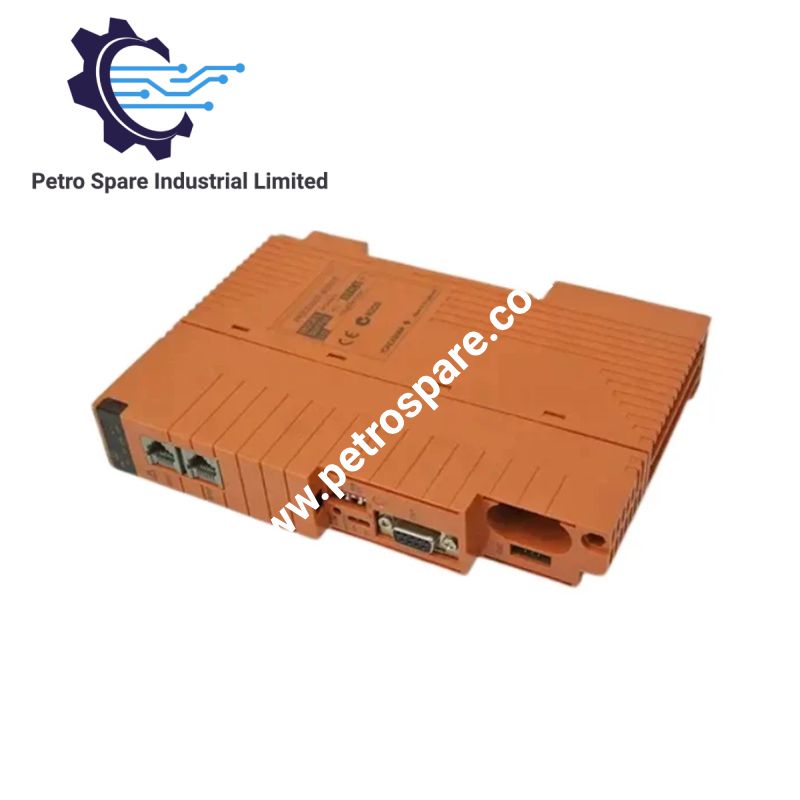

SAI143-H63/A4S00

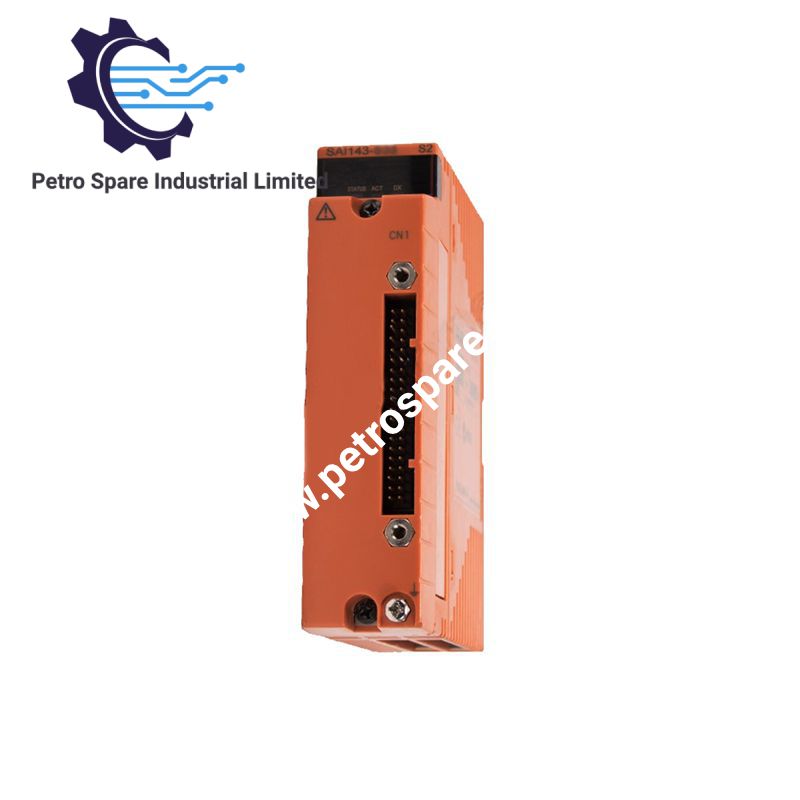

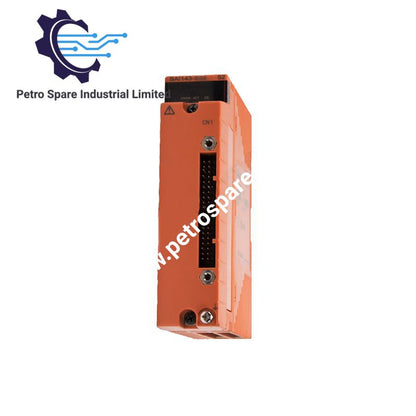

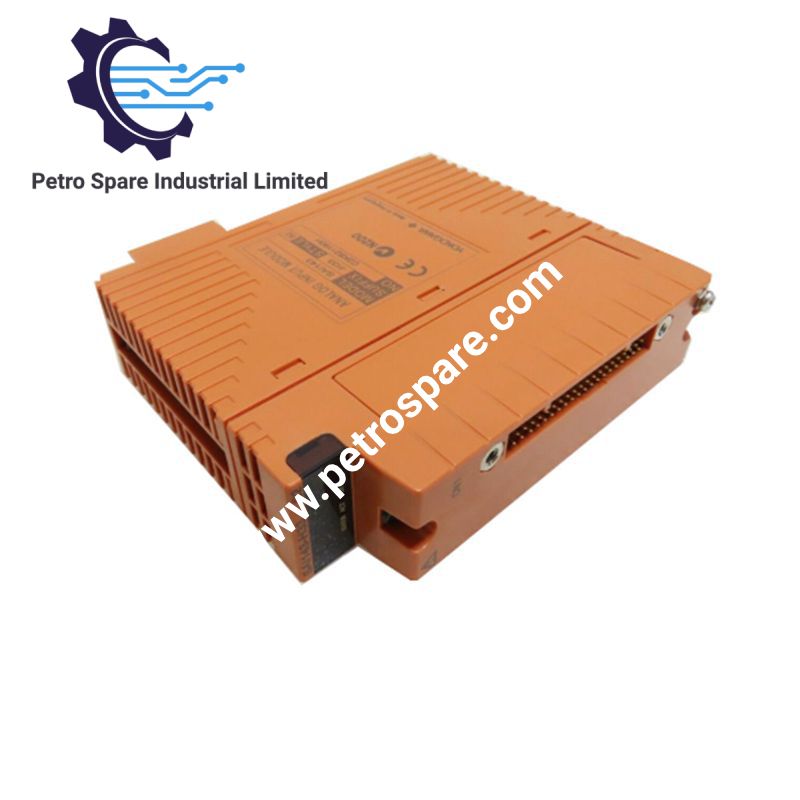

Yokogawa SAI143-H63/A4S00, 4-20 mA akım sinyalleri için modül düzeyinde izolasyona ve HART iletişim özelliğine sahip 16 kanallı bir analog giriş modülüdür. Saha cihazı sinyallerini, uyumlu bir kontrol sistemi tarafından işlenmek üzere toplamak için tasarlanmıştır. Belirtilen /A4S00 seçeneği, STA4S-00 model basınç kelepçeli terminal bloğunu tanımlar. Ancak sipariş vermeden önce bu terminal bloğu seçeneğinin -H63 arayüz yapılandırmasıyla uyumlu olduğu doğrulanmalıdır.

Teknik Özellikler

Parametre	Teknik Özellik
Model	SAI143-H63/A4S00
Marka	Yokogawa
Ürün Türü	Analog Giriş Modülü
Temel Model	SAI143
Giriş Kanalları	16
Belirtilen Giriş Aralığı	4 ila 20 mA
İzin Verilen Giriş Aralığı	0 ila 25 mA
Belirtilen Doğruluk	SAI143-H için +/-16 uA; geçerli stil kodu koşullarına tabidir
Veri Güncelleme Frekansı	40 ms
Sıcaklık Kayması	+/-16 uA/10 deg C
Güç Açıkken Giriş Empedansı	250 ohm artı giriş koruma devresindeki akıma bağlı gerilim düşümü
Güç Kapalıyken Giriş Empedansı	Minimum 500 kohm
Transmiter Güç Kaynağı	20 mA'da minimum 16.15 V; 0 mA'da maksimum 26.4 V
Transmiter Çıkış Akımı Sınırı	25 mA
2 Telli/4 Telli Yapılandırma	Ayar pimleriyle ayrı ayrı seçilebilir
Transmiter Güç Kaynağı AÇIK/KAPALI	Donanım ve sistem sürümü gerekliliklerine bağlı olarak 2 telli modda 16 kanalın tümü için aynı anda kullanılabilir
HART İletişimi	Desteklenir
PRM Desteği	SAI143-H için kullanılabilir
Dayanma Gerilimi	Giriş sinyali ile sistem arasında 1 dakika boyunca 1.5 kV AC; özel sinyal kablosu kullanıldığında 500 V AC
Maksimum Akım Tüketimi	5 V sistem: 320 mA; 24 V sistem: 550 mA
Ağırlık	0.34 kg
Çalışma Sıcaklığı	-20 ila 70 deg C
Terminal Bloğu Seçeneği	/A4S00: STA4S-00, analog sinyaller için basınç kelepçeli terminal bloğu

Teknik özellikler, Yokogawa Genel Teknik Özellikler Belgesi GS 32Q06K30-31E'yi temel alır.

Sinyal Alma ve HART İletişimi

SAI143, saha akım sinyallerini kontrol sistemi için giriş verilerine dönüştürür. 40 ms güncelleme frekansı, nominal veri yenileme aralığını tanımlarken belirtilen doğruluk ve sıcaklık kayması, üreticinin belirttiği koşullardaki ölçüm hatasını açıklar. Proses ölçeklendirmesi, alarm eşikleri ve ölçüm toleransları yapılandırılırken bu parametreler dikkate alınmalıdır.

-H tanımı, HART iletişim sürümünü belirtir. HART desteği, uyumlu saha cihazlarının 4-20 mA proses ölçümü sağlamanın yanı sıra analog akım döngüsü üzerinden dijital cihaz bilgilerini de iletmesine olanak tanır. Yokogawa, SAI143-H varyantı için Plant Resource Manager (PRM) desteği belirtir.

Verici Gücü ve Kablolama

Modül, ayar pimleri kullanılarak her kanal için ayrı ayrı 2 telli veya 4 telli yapılandırmayı destekler. 2 telli uygulamalarda modülün verici güç kaynağı, uyumlu döngüden beslenen cihazlara çalışma gücü sağlar. Belirtilen gerilim ve akım sınırı, saha vericisinin güç kaynağı gereksinimleri ve döngü gerilim bütçesiyle karşılaştırılarak kontrol edilmelidir.

2 telli çalışma için yapılandırıldığında verici güç kaynağını AÇMA/KAPATMA işlevi 16 kanalın tamamında eşzamanlı olarak çalışır; her kanal için bağımsız olarak kontrol edilen bir güç anahtarı değildir. Üretici, gerekli donanım türü ve sistem yazılımı sürümü koşuluyla bu işlevin Yangın ve Gaz cihazlarında alarm durumunu sıfırlamayı desteklediğini belirtir.

Sipariş Yapılandırması ve Bağlantı Gereklilikleri

Verilen sipariş numarasında, satın alma öncesinde giderilmesi gereken bir yapılandırma tutarsızlığı vardır.

• SAI143: Modül yalıtımlı, 16 kanallı, 4-20 mA analog giriş modülü.
• -H: HART iletişim sürümü.
• 6: Patlama koruması olmayan sinyal kablosu arabirim adaptörü yapılandırması.
• 3: ISA G3 ve sıcaklıkla ilgili sonek.
• /A4S00: STA4S-00 model basınç kelepçeli terminal bloğu.

Yokogawa'nın sipariş belgeleri, -6 arabirim yapılandırmasının basınç kelepçeli terminal bloğu seçeneğiyle birleştirilemeyeceğini belirtir. Bu nedenle, sipariş kodu doğrulanana kadar SAI143-H63/A4S00, fabrikada yapılandırıldığı doğrulanmış ve uyumlu bir seçenek olarak değerlendirilmemelidir.

Sıkça Sorulan Sorular

S: SAI143-H63 bir analog giriş modülü mü, yoksa dijital çıkış modülü mü?

C: Bu, 4-20 mA akım sinyalleri için bir analog giriş modülüdür. Bazı ürün listelerinde görülen dijital çıkış sınıflandırması, Yokogawa'nın resmî donanım özellikleriyle tutarsızdır.

S: SAI143-H63, HART cihazlarını destekliyor mu?

C: Evet. -H varyantı HART iletişimini destekler. Devreye almadan önce takılı kontrol sistemi donanımı ve yazılım sürümleriyle uyumluluğu doğrulayın.

S: SAI143-H63, STA4S-00 basınç kelepçeli terminal bloğuyla sipariş edilebilir mi?

A: Belgelenen -6 soneki bir sinyal kablosu arabirim adaptörünü belirtirken, /A4S00 STA4S-00 basınç kelepçeli terminal bloğunu belirtir. Sipariş vermeden önce bu kombinasyon düzeltilmeli veya üretici tarafından doğrulanmalıdır.

---
