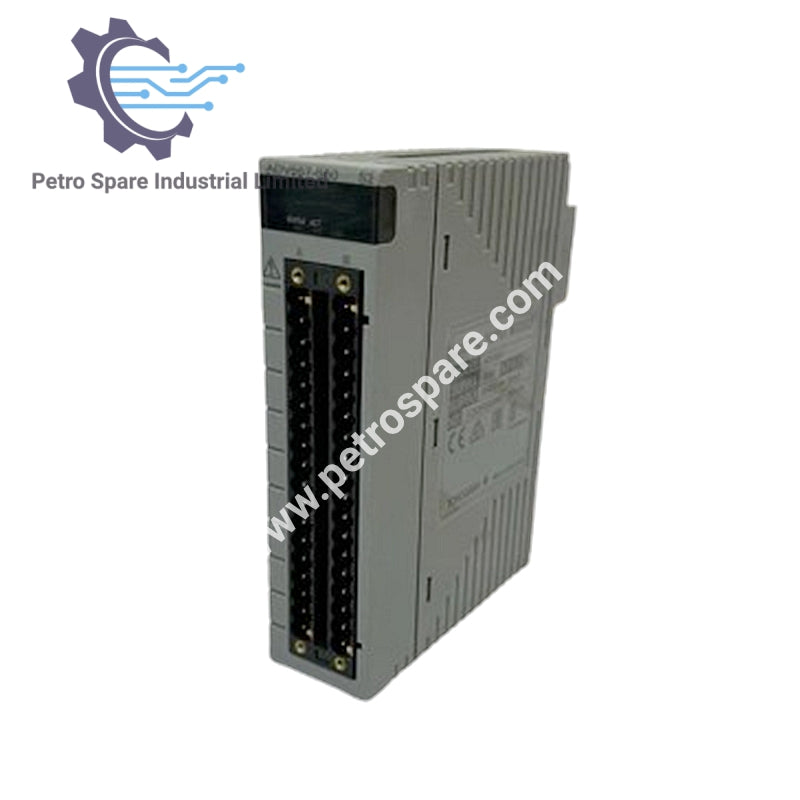

ADV557-S50

Genel Bakış

• Model: ADV557-S50

• Tür: Dijital Çıkış Modülü

• Kanal Sayısı: 32

• Klemens Türü: Basınçlı klemens (izoleli)

• Sınıflandırma:

  • S: Standart tür

  • 5: Patlamaya karşı korumasız

  • 0: Temel tür

Elektrik Özellikleri

• Nominal Çıkış Gerilimi: 24 VDC

• Yük Gerilimi: 24 VDC, 50 mA

• Dış Güç Kaynağı Gerilim Aralığı: 20,4–26,4 VDC

• Azami Çıkış AÇIK Gerilimi: 2 VDC

• Azami Çıkış KAPALI Kaçak Akımı: 0,1 mA

• Çıkış Biçimi: Akım çekme türü

• Azami Yük Akımı: 100 mA/kanal @ 26,4 VDC

• İzolasyon Gerilimi:

  • Çıkış sinyali ile sistem arası: 2 kVAC, 1 dakika

  • Ortaklar arası: 500 VAC, 1 dakika

• Ortak Gruplama: Ortak başına 16 kanal (- taraf)

İşlevsel Özellikler

• AÇIK/KAPALI Durum Çıkışı: Destekleniyor

• Puls Çıkışı: Desteklenmiyor

• Zaman Oranlı Çıkış: Desteklenmiyor

• Çıkış Tepki Süresi:

  • ≤3 ms (durum çıkışı)

  • ≤10 ms (karışık durum/puls çıkışı)

• Puls Genişliği Aralığı: 8 ms–7200 s

• Puls Genişliği Çözünürlüğü: 8 ms (1 ms’ye kadar AÇIK/KAPALI gecikme ile)

Güç Tüketimi

• Dahili Besleme: 550 mA @ 5 VDC

• Dış Besleme: 60 mA

Boyutlar & Ağırlık

• Ağırlık: Yaklaşık 0,3 kg (dış güç bölümü)

---
