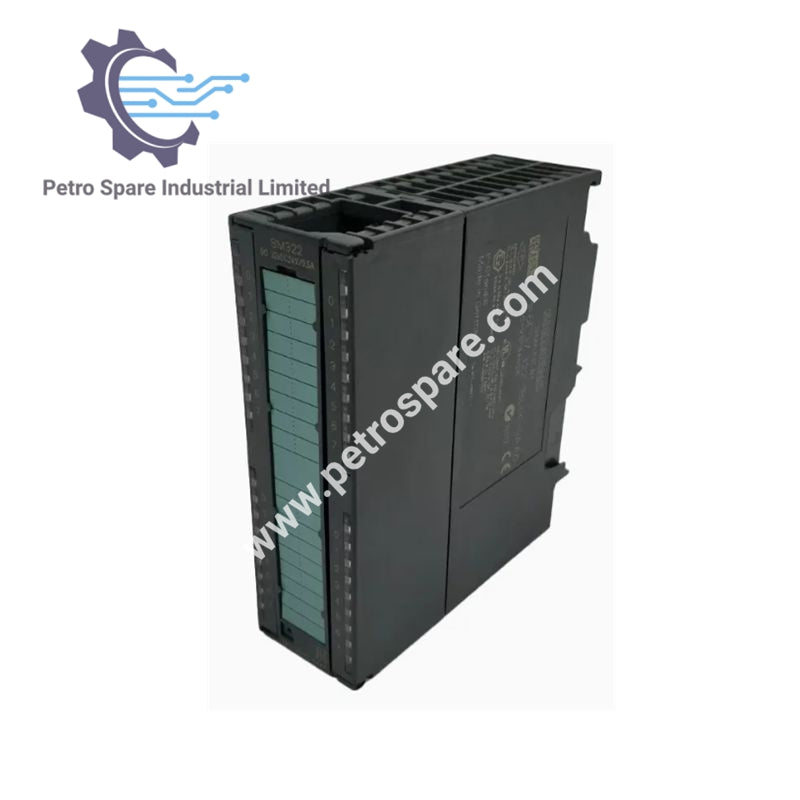

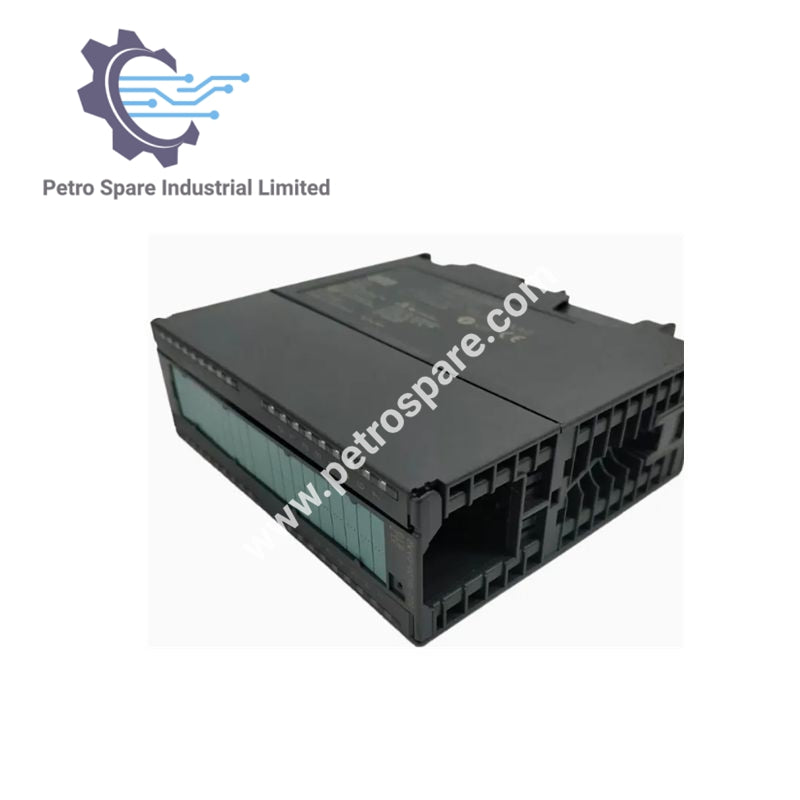

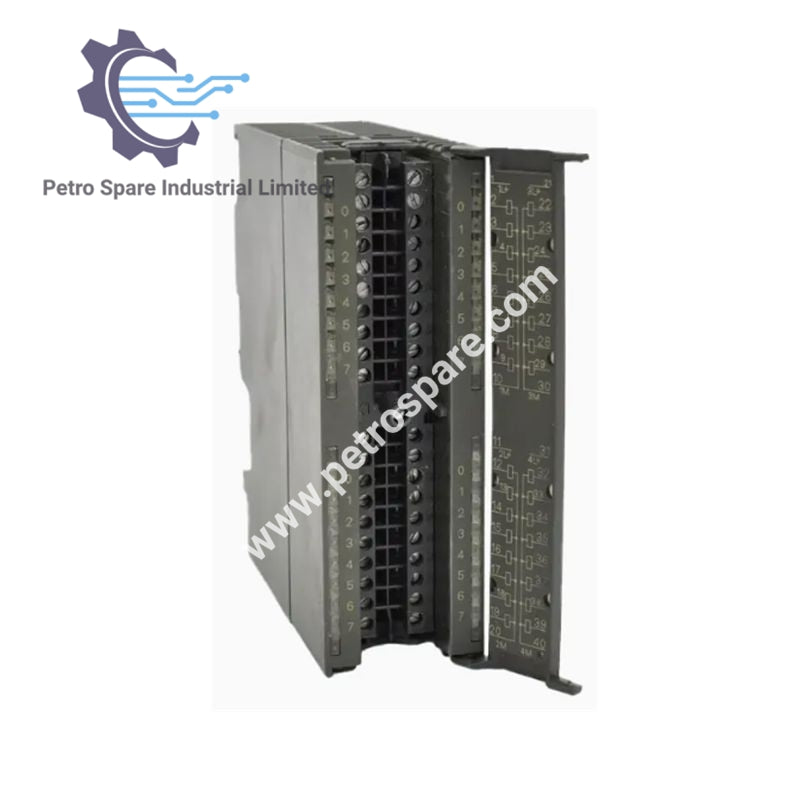

6ES7322-1BP00-0AA0

Ürüne Genel Bakış

SIMATIC S7-300 Dijital Çıkış SM 322, 16’lı gruplar halinde yalıtılmıştır; 64 dijital çıkışa, 24 V DC beslemeye ve 0,3 A’lik sink çıkışına sahiptir.

Teknik Özellikler

• Besleme gerilimi
  ● Nominal değer: 24 V DC
  ● İzin verilen aralık, alt sınır: 20,4 V DC
  ● İzin verilen aralık, üst sınır: 28,8 V DC

• Güç kaybı
  ● Tipik: 6 W

• Dijital çıkışlar
  ● Dijital çıkış sayısı: 64
  ● Kısa devre koruması: Evet, elektronik
  ● Tepki eşiği, tipik: 0,7–1,9 A
  ● Endüktif kapanma geriliminin L+ değerine sınırlanması: -53 V
  ● Bir dijital girişi kontrol etme: Evet

• Çıkışların anahtarlama kapasitesi
  ● Lamba yükünde, maks.: 5 W
  ● Yük direnci aralığı: 80 Ω – 10 kΩ
  ● "1" sinyali için çıkış gerilimi, min.: L+ (-0,5 V)
  ● "1" sinyali için çıkış akımı: nominal 0,3 A, min. 2,4 mA, maks. 0,36 A
  ● "0" sinyali için artık akım, maks.: 0,1 mA

• Dirençli yükte çıkış gecikmesi
  ● "0"dan "1"e, maks.: 550 µs
  ● "1"den "0"a, maks.: 550 µs

• Paralel anahtarlama
  ● Kapasite artırımı için: Hayır
  ● Bir yükün yedekli kontrolü için: Evet

• Anahtarlama frekansı
  ● Dirençli yük, maks.: 100 Hz
  ● Endüktif yük, maks.: 0,5 Hz
  ● Lamba yükü, maks.: 10 Hz
