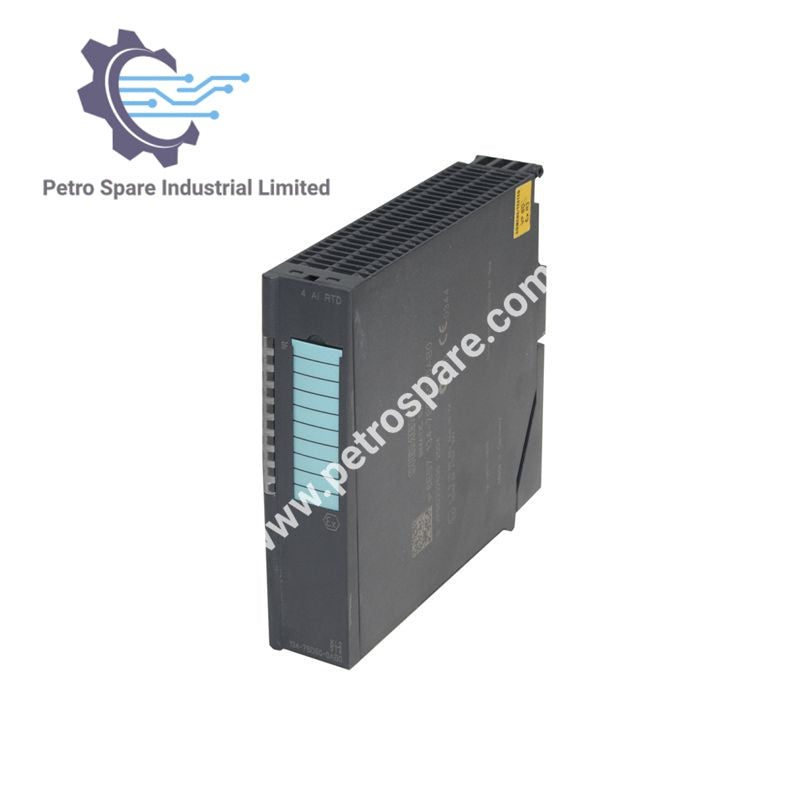

6ES7134-7SD51-0AB0

Ürün Genel Bakışı

SIMATIC DP, ET200iSP için Elektronik Modül, 4 AI, RTD
Pt100/Ni100 direnç termometrelerinin bağlantısı için kullanılır.

Teknik Özellikler

• Giriş akımı

• Tipik: Besleme voltajı L+’dan 19 mA

• Maksimum: 22 mA

• Güç kaybı

• Tipik: 0.4 W

• Analog girişler

• Giriş sayısı: 4

• Döngü süresi (tüm kanallar): maks. 320 ms

• Kanal başına temel dönüşüm süresi: 66 ms (60 Hz), 80 ms (50 Hz)

• Parazit frekans bastırma: 50/60 Hz

• Sıcaklık ölçüm birimi

• Ayarlanabilir: Evet

• Giriş aralıkları (direnç termometresi)

• Ni 100: Evet, giriş direnci 2 000 kΩ

• Pt 100: Evet

• Giriş aralıkları (dirençler)

• 0 ila 600 Ω (ayrıca 1 000 Ω): Evet, giriş direnci 1 000 kΩ

• Karakteristik doğrusallaştırma

• Parametrelenebilir: Evet, direnç termometresi için

• Kablo uzunluğu

• Korumalı, maks. 500 m

• Analog değer üretimi

• Ölçüm prensibi: Entegre (Sigma-Delta)

• Kanal başına entegrasyon ve dönüşüm süresi/çözünürlük

• Aşım dahil çözünürlük (işaret dahil): 16 bit

• Entegrasyon süresi: Parametrelenebilir

• Temel dönüşüm süresi (entegrasyon dahil): 80 ms (50 Hz), 66 ms (60 Hz)

• Tel kopma izleme için ek dönüşüm süresi: 5 ms
