6ES7226-6BA32-0XB0

Ürün Genel Bakışı

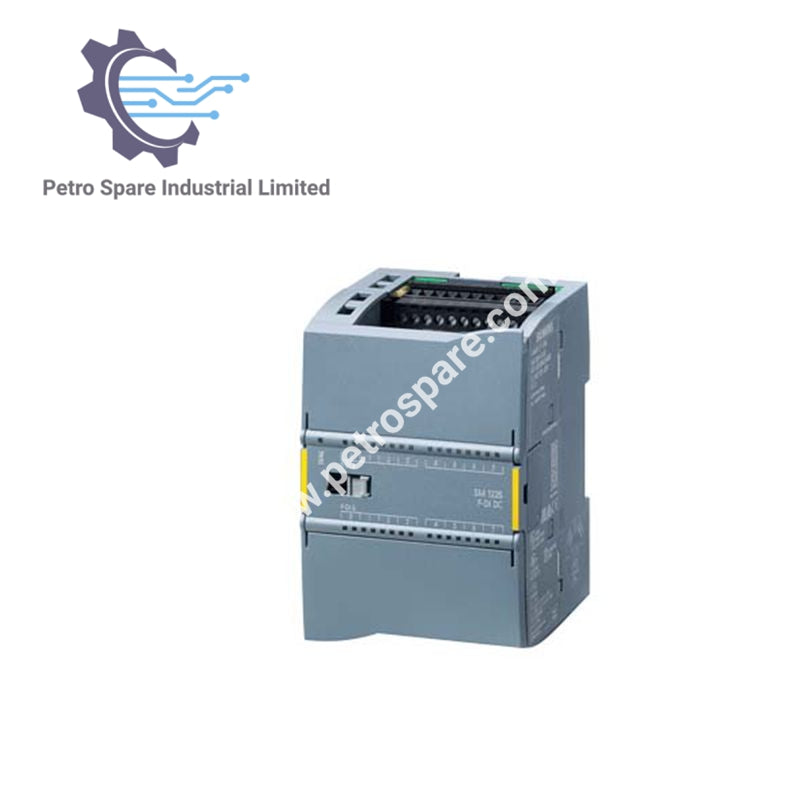

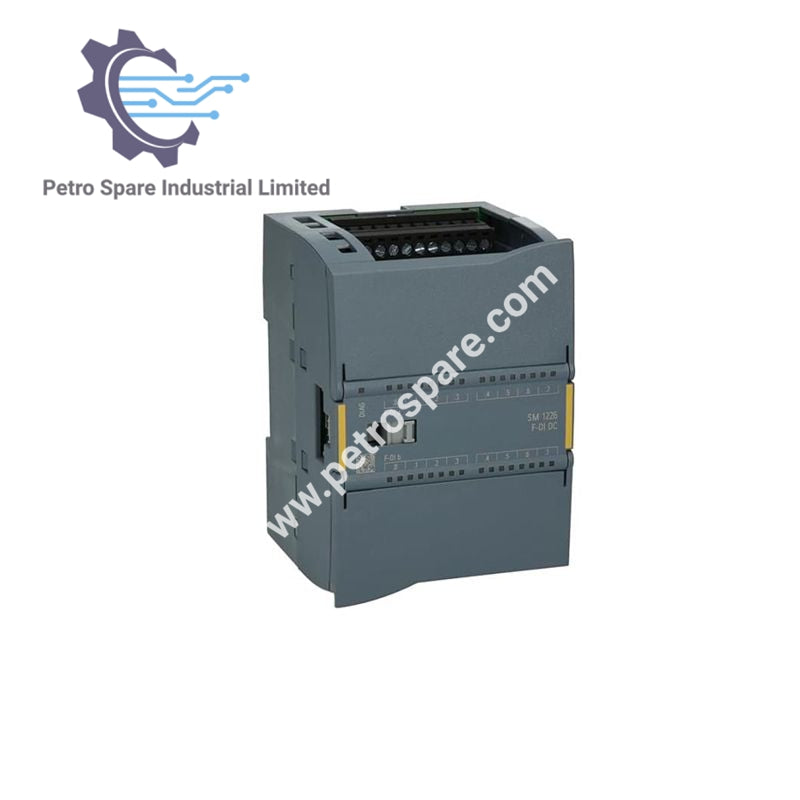

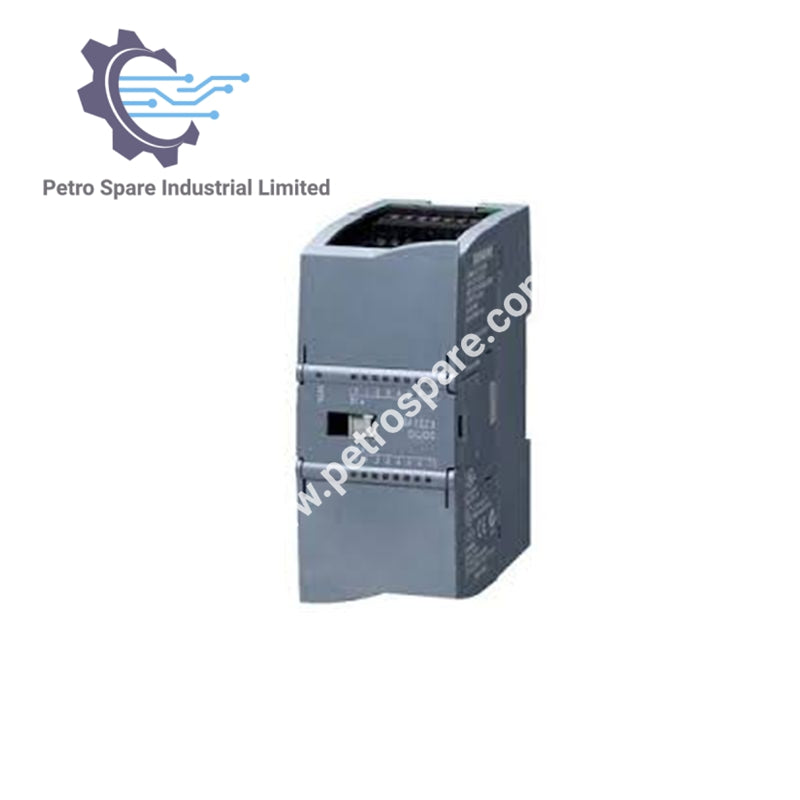

SM 1226, F-DI 16x24 V DC, PROFIsafe, 70 mm toplam genişlik, PL E (ISO 13849-1)/SIL3 (IEC 61508) seviyesine kadar
SM 1226, SIMATIC S7-1200 için dijital giriş modülüdür.

Teknik Özellikler

Besleme Voltajı
Nominal değer: 24 V DC
İzin verilen aralık: 20.4 V – 28.8 V
NEC Sınıf 2'ye göre güç kaynağı: Hayır
Arka plan veri yolu 5 V DC'den giriş akımı: maks. 155 mA
Akım tüketimi (SM Bus, 5 V DC): 155 mA
Dijital giriş yük akımı (yük olmadan): maks. 130 mA + kullanılan her giriş için 6 mA + herhangi bir Vs1/Vs2 akımı

Güç Kaybı
Tipik: 7 W

Dijital Girişler
Giriş sayısı: 16 (16 1oo1 kanal veya 8 1oo2 kanal olarak yapılandırılabilir)
Eşzamanlı kontrol edilebilir girişler:

• Yatay montaj, 50 °C'ye kadar: 16

• Dikey montaj, 40 °C'ye kadar: 16
  Giriş voltajı:

• Sinyal "0": -30 V DC ile +5 V DC arası

• Sinyal "1": 15 V DC ile 30 V DC arası
  Giriş akımı:

• Sinyal "0", maks: 0.5 mA

• Sinyal "1", tipik: 5 mA
  Giriş gecikmesi (parametrelenebilir): 0.8 / 1.6 / 3.2 / 6.4 / 12.8 ms

---
