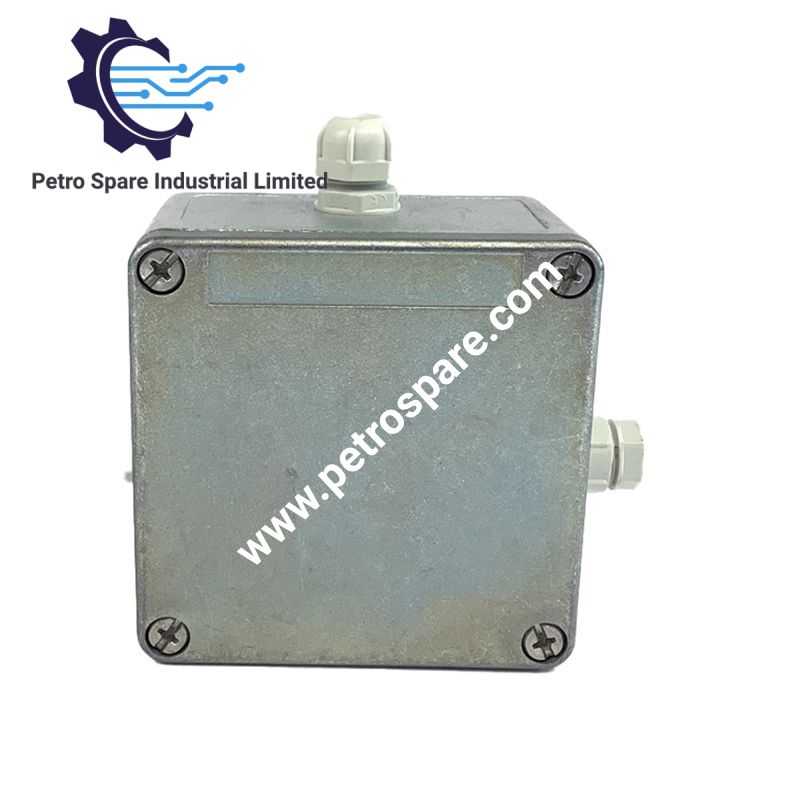

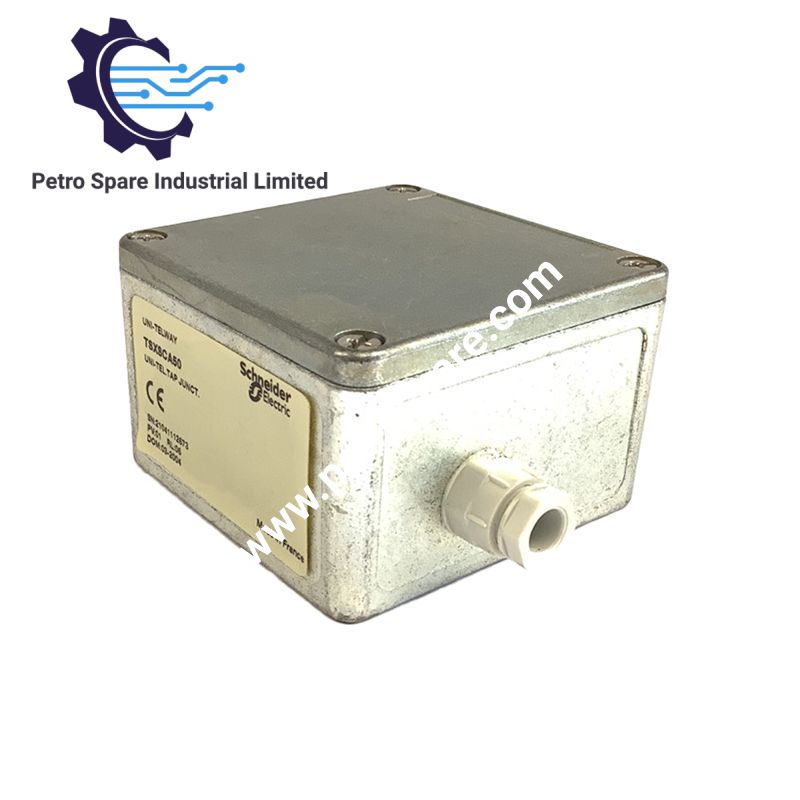

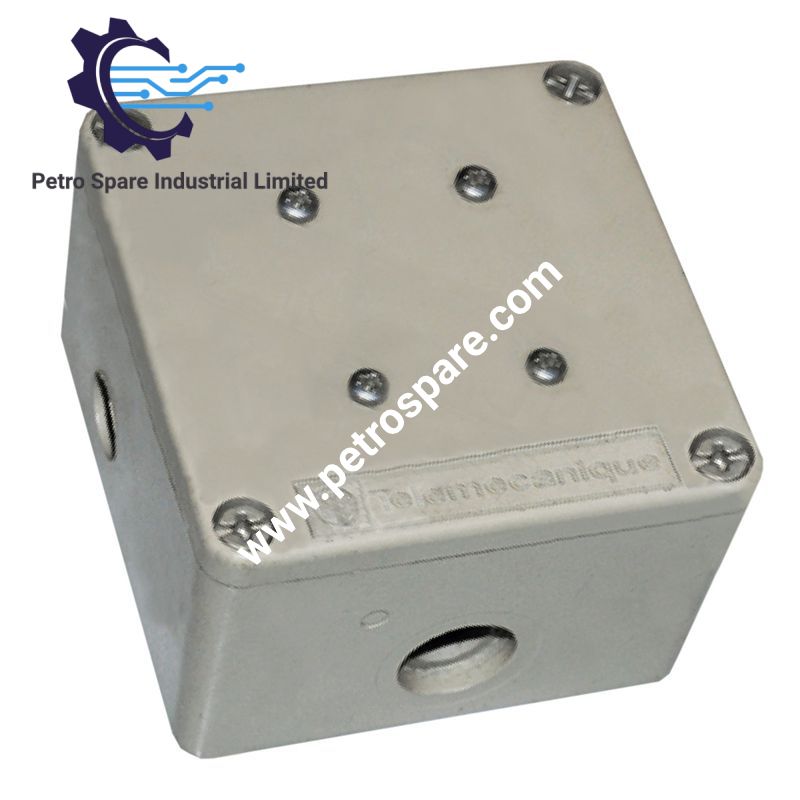

TSXSCA50

RS485 seri bağlantı hattı uzatması ve tek kanallı tap-off uygulamaları için yapılandırılan Schneider Electric TSXSCA50 (TSXSCA50 Pasif Tap Bağlantı Kutusu), entegre RC hat sonlandırması bulunan vidalı klemens arayüzü üzerinden Modbus cihazları arasında doğrudan fiziksel bağlantı sağlar.

Donanım Özellikleri

Parametre	Özellik
Model	TSXSCA50
Marka	Schneider Electric
Ürün Türü	Modbus Pasif Tap Bağlantı Kutusu
İletişim Protokolü	Modbus
Seri Arayüz	RS485 seri bağlantı
Bağlantı Türü	Vidalı klemens
Uygulama	Hat uzatması ve tek kanallı tap-off
Aksesuar Kategorisi	Bağlantı aksesuarları
Aksesuar Türü	Tap bağlantısı
Ağırlık	0.52 kg
Güç Tüketimi	Pasif cihazdır, harici güç kaynağı gerektirmez

Modbus RS485 Fiziksel Katman Bağlantısı

TSXSCA50, Modbus RS485 seri bağlantı kablolaması için tasarlanmış pasif bir bağlantı aksesuarıdır. Ünite, vidalı klemensler üzerinden bir tap bağlantı noktası sağlar ve hat uzatması ile tek kanallı tap-off yapılandırmalarını destekler. Cihaz, seri iletişim ağı sonlandırma gereksinimleri için bir RC hat sonlandırıcısı içerir.

Pasif tasarım, yardımcı güç gereksinimini ortadan kaldırır ve RS485 iletişim yolunun elektriksel sürekliliğini korur. Kurulumda, seri veri yolu üzerindeki sinyal bütünlüğünü korumak için doğru polaritenin muhafaza edilmesi ve uygun kablo güzergâhının kullanılması gerekir.

Sıkça Sorulan Sorular

S: TSXSCA50 harici bir güç kaynağı gerektirir mi?
C: Hayır. TSXSCA50 pasif bir tap bağlantı kutusudur ve harici güç bağlantısı olmadan çalışır.

S: TSXSCA50 hangi iletişim protokolünü destekler?
C: TSXSCA50, RS485 seri bağlantı üzerinden Modbus iletişimi için tasarlanmıştır.

S: TSXSCA50 üzerinde ne tür saha bağlantısı kullanılır?
C: Ünite, RS485 seri kablolaması için vidalı klemens tipi elektrik bağlantıları kullanır.

Saha Kurulum Kılavuzu

TSXSCA50'yi RS485 ağ kablolama uygulamalarına uygun şekilde kurun. Bağlı cihazlar arasındaki sinyal polaritesini doğru tutun ve iletişim kablolarını yüksek gerilimli güç iletkenlerine paralel döşemekten kaçının.

Sistem tasarımının gerektirdiği durumlarda seri ağ için uygun blendajlı bükümlü çift kablo kullanın. Kablo blendajlarını, kurulum ortamı için belirtilen topraklama yöntemine göre bağlayın.

Tüm vidalı klemensleri uygun torkla sabitleyin ve iletişim ağına enerji vermeden önce klemens tanımlarını doğrulayın. Ağ sonlandırmasının, Modbus RS485 topoloji gereksinimlerine göre doğru konumlandırıldığını teyit edin.

---
