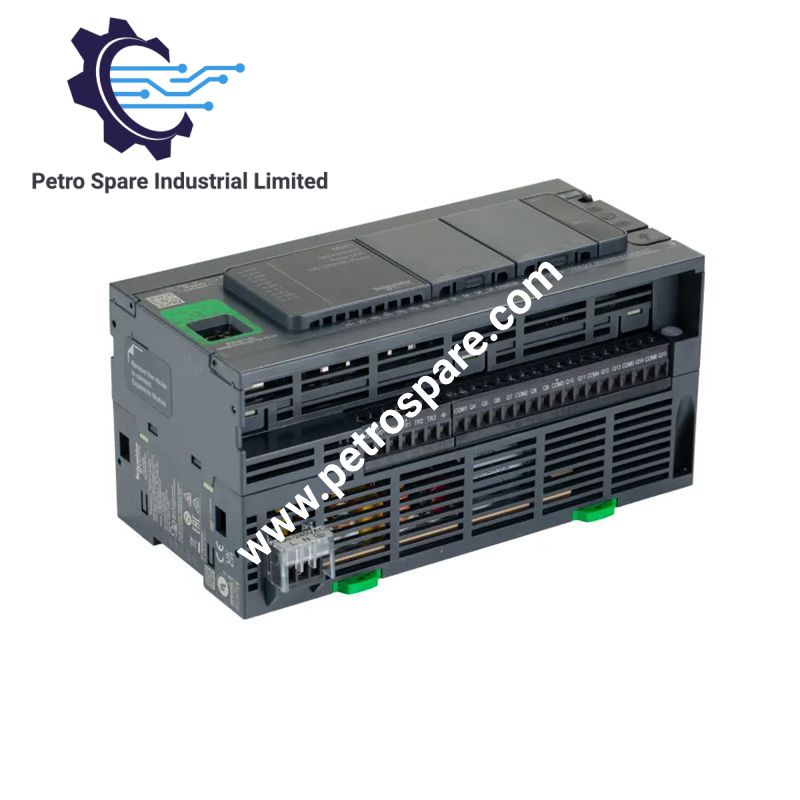

TM241CE40R

Modicon M241 platformunda ayrık I/O işleme ve Ethernet tabanlı makine iletişimi için yapılandırılan Schneider Electric TM241CE40R (TM241CE40R mantık denetleyicisi), 40 entegre I/O noktası, röle ve transistör çıkışları, seri arabirimler, USB ve 10/100 Mbit/s Ethernet üzerinden doğrudan fiziksel ve elektriksel kontrol sağlar.

Donanım Teknik Özellikleri

Parametre	Teknik özellik
Model	TM241CE40R
Marka	Schneider Electric
Seri	Modicon M241
Ürün Türü	Mantık denetleyicisi
Ağırlık	0.62 kg
Boyutlar	190 x 95 x 90 mm (G x D x Y)
Çalışma Sıcaklığı	Dikey: -10 ila 50 deg C; yatay: -10 ila 55 deg C
Anma Besleme Gerilimi	100 ila 240 VAC
Besleme Gerilimi Sınırları	85 ila 264 VAC
Şebeke Frekansı	50/60 Hz
Ayrık I/O	40
Ayrık Girişler	8 hızlı giriş dahil 24 standart giriş
Ayrık Giriş Gerilimi	24 VDC
Ayrık Giriş Akımı	7 mA
Ayrık Çıkışlar	4 hızlı çıkış dahil 12 röle, 4 transistör
Röle Çıkış Gerilimi	5 ila 125 VDC; 5 ila 250 VAC
Röle Çıkış Akımı	2 A
Transistör Çıkış Gerilimi	24 VDC
Transistör Çıkış Akımı	0.5 A
Hızlı Çıkış Akımı	0.1 A
Maksimum Hızlı Çıkış Frekansı	20 kHz PWM; 100 kHz PLS
Yüksek Hızlı Sayaç Girişleri	200 kHz'e kadar 4
Konumlandırma Çıkışları	100 kHz'e kadar 4 PTO kanalı
Program Belleği	8 MB
Sistem Belleği	64 MB RAM
Dahili Flash	Kullanıcı programı yedeklemesi için 128 MB
İsteğe Bağlı SD Kart	16 GB'a kadar
Ethernet	10BASE-T/100BASE-TX
Ethernet Protokolleri	Modbus TCP, EtherNet/IP, OPC UA
Seri Bağlantı 1	RJ45, RS232/RS485, yalıtımsız
Seri Bağlantı 2	Çıkarılabilir klemens, RS485, yalıtımsız
USB	Mini-B USB 2.0
Modbus İletim Hızı	1.2 ila 115.2 kbit/s
Ethernet İletim Hızı	10/100 Mbit/s
Yerel I/O Genişletme	7 modüle kadar
Uzak I/O Genişletme	14 modüle kadar
Montaj	TH35-15 veya TH35-7.5 DIN rayı; sabitleme kitiyle pano montajı
Koruma Derecesi	IP20
Yalıtım	Besleme ile dahili lojik arasında 500 VAC
Sensör Beslemesi	24 VDC, 400 mA
Darbe Dayanımı	Devreye ve test moduna bağlı olarak 2 kV'a kadar
Bağıl Nem	%10 ila %95, yoğuşmasız
Çalışma Yüksekliği	0 ila 2000 m
Sertifikalar	CE, cULus, RCM, UKCA, DNV-GL, ABS, LR

Ethernet İletişimi ve I/O Ölçeklendirme

TM241CE40R, 24 giriş ve 16 çıkıştan oluşan 40 ayrık I/O noktasını entegre eder. Çıkış bölümü, anahtarlamalı yüklerin ve yüksek hızlı darbe işlevlerinin ayrı şekilde yönetilmesini sağlayan röle ve transistör devrelerini bir araya getirir. Dört hızlı giriş, 200 kHz'e kadar yüksek hızlı sayaç çalışmasını desteklerken dört PTO kanalı 100 kHz'e kadar konumlandırma sinyallerini destekler.

Ethernet arabirimi 10/100 Mbit/s hızında çalışır ve Modbus TCP ile EtherNet/IP işlevleri sunar. Denetleyici; Modbus TCP istemci ve sunucu işlevlerini, EtherNet/IP hedef ve başlatıcı I/O taramasını, FTP, SNMP, DHCP, ürün yazılımı güncellemesini, web hizmetlerini ve OPC UA sunucu işlevlerini destekler. En fazla 64 Modbus TCP cihazı ve 16 EtherNet/IP cihazı belirtilmiştir.

Seri iletişim, yalıtılmamış iki bağlantı kullanır. Seri Bağlantı 1, RJ45 konnektörü üzerinden seçilebilir RS232/RS485 sunarken Seri Bağlantı 2, çıkarılabilir vidalı klemens üzerinden RS485 sağlar. Modbus master/slave iletişimi 115.2 kbit/s'ye kadar desteklenir.

Sıkça Sorulan Sorular

S: TM241CE40R'nin I/O düzeni nasıldır?

C: Denetleyicide 24 giriş ve 16 çıkıştan oluşan 40 entegre ayrık I/O noktası bulunur. Çıkışlar 12 röle çıkışı ve 4 transistör çıkışından oluşur; transistör bölümü hızlı çıkış işlevleri sağlar.

S: Hangi Ethernet protokolleri desteklenir?

C: Entegre Ethernet portu, Modbus TCP istemci/sunucu işlevleri ile EtherNet/IP hedef/başlatıcı I/O taraması dahil olmak üzere Modbus TCP ve EtherNet/IP'yi destekler. OPC UA sunucu işlevi de belirtilmiştir.

S: Denetleyici ek I/O ile genişletilebilir mi?

C: Evet. Verilen teknik özelliklere göre en fazla 7 yerel I/O genişletme modülü ve 14 uzak I/O modülü desteklenir.

Saha Montajı Kılavuzu

• Denetleyiciyi IEC 60715'e uygun TH35-15 veya TH35-7.5 DIN rayına monte edin ya da belirtilen pano sabitleme yöntemini kullanın.
• İlgili çalışma sıcaklığı sınırı uygulanırken belirtilen montaj yönünü koruyun.
• Yüksek akımlı anahtarlama devreleri ile iletişim kabloları arasındaki kuplajı azaltmak için giriş, çıkış, Ethernet, seri ve güç kablolarını fiziksel olarak düzenli tutun.
• Belirtilen kablo mesafesi sınırlarını kullanın. Standart giriş ve çıkış kabloları için 50 m'ye kadar, ekranlı hızlı giriş kabloları için 10 m ve ekranlı hızlı çıkış kabloları için 3 m sınırı belirtilmiştir.
• Çıkarılabilir klemensleri güvenli şekilde bağlayın ve belirtilen 5.08 mm klemens aralığı düzenini koruyun.
• Hızlı I/O devrelerinde elektriksel gürültüyü ve sinyal bozulmasını sınırlamak için darbe ve yüksek hızlı sayaç sinyallerine uygun kablolama uygulamaları kullanılmalıdır.
• Ethernet ve seri iletişim kabloları, mümkün olduğunda yüksek enerjili anahtarlama iletkenlerinden ayrı döşenmelidir.
• Kablo ekranlamasını ve topraklamasını makinenin elektrik tasarımına ve geçerli montaj standartlarına göre uygulayın.
• Denetleyiciye enerji vermeden önce 100 ila 240 VAC anma beslemesini ve 85 ila 264 VAC besleme sınırlarını doğrulayın.
• Belirtilen IP20 koruma koşulunu sürdürmek için koruyucu kapağı yerinde tutun.
• Devreye alma sırasında PWR, RUN, ERR, I/O, SD, BAT, SL1, SL2, TM4, I/O kanalı ve Ethernet durum göstergelerini kontrol edin.

---
