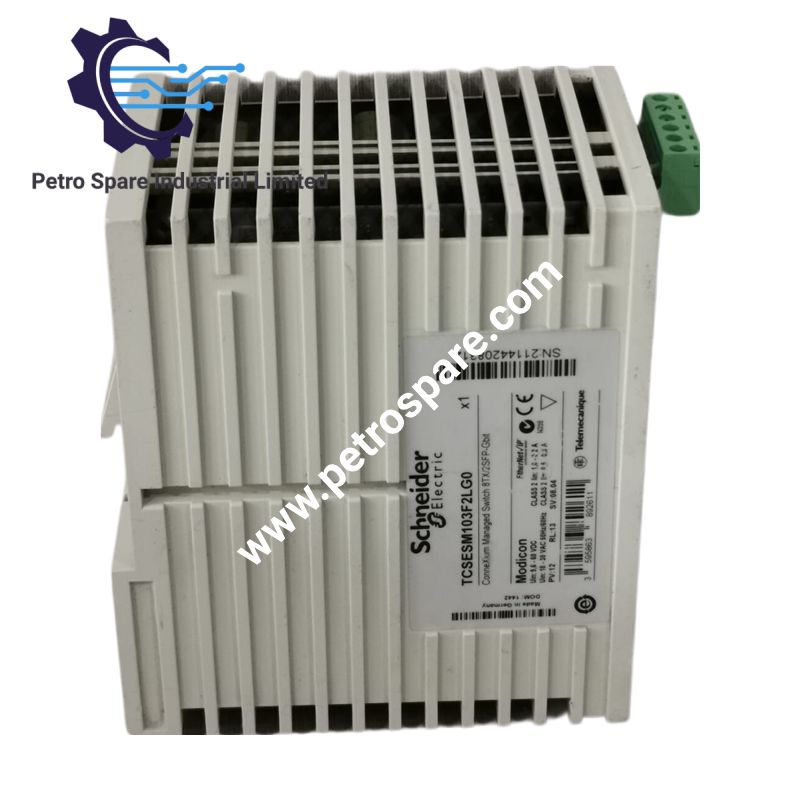

TCSESM103F2LG0

Bakır ve Gigabit fiber uplink'leriyle yönetilen Ethernet TCP/IP anahtarlama için yapılandırılan Schneider Electric TCSESM103F2LG0 (TCSESM103F2LG0 ConneXium Yönetilen Ethernet Anahtarı), ConneXium Ethernet mimarileri arasında doğrudan ağ anahtarlaması sağlar. Ürün, sekiz adet 10BASE-T/100BASE-TX bakır portu ve iki adet 1000 SFP fiber optik portu sunar; nominal besleme gerilimi 12...48 V ve güç tüketimi 8,3 W'tır.

Donanım Özellikleri

Parametre	Özellik
Model	TCSESM103F2LG0
Marka	Schneider Electric
Ürün Serisi	ConneXium
Ürün Tipi	Ethernet TCP/IP yönetilen anahtar
Ağ Protokolü	Ethernet TCP/IP, SSH, HTTP, HTTPS, SNMP, RS232, LLDP, Telnet, SNTP, MRP
Bakır Portlar	8 x 10/100BASE-TX
Fiber Portlar	2 x 1000 SFP Gigabit
Bakır Ortamı	Blendajlı bükümlü çift CAT 5E
Fiber Ortamı	Çok modlu fiber optik
Maksimum Bakır Mesafesi	100 m
Besleme Gerilimi	12...48 V
Besleme Gerilimi Sınırları	9,6...60 VDC SELV; 18...30 VAC SELV
Güç Tüketimi	8,3 W
Halkadaki Maksimum Anahtar Sayısı	50
Kaskat	Sınırsız
Yedeklilik	HiPER ring, RSTP, MRP, yedekli ağ bağlantısı
Montaj	35 mm simetrik DIN rayı
Elektrik Bağlantısı	6 yollu çıkarılabilir güç konektörü
Koruma Derecesi	IP20
Çalışma Sıcaklığı	0...60 deg C
Bağıl Nem	10...95 %, yoğuşmasız
Boyutlar	74 mm G x 111 mm D x 131 mm Y
Ağırlık	0,41 kg
Alarm Çıkışı	1 gerilimsiz kontak, 1 A
Yapılandırma	Web sunucusu, VLAN, çok noktaya yayın filtreleme, IGMP snooping
Ağ Tanılama	Port izleme, port yansıtma, adres çakışması algılama, otomatik test
Güvenlik	Port sağlamlaştırma
Sertifikalar	CE, UL, RCM, ODVA EtherNet/IP, BV, GL
Standartlar	UL 508, EN/IEC 61131, IEC 61850-3

Endüstriyel Ethernet Ağ İşlevleri

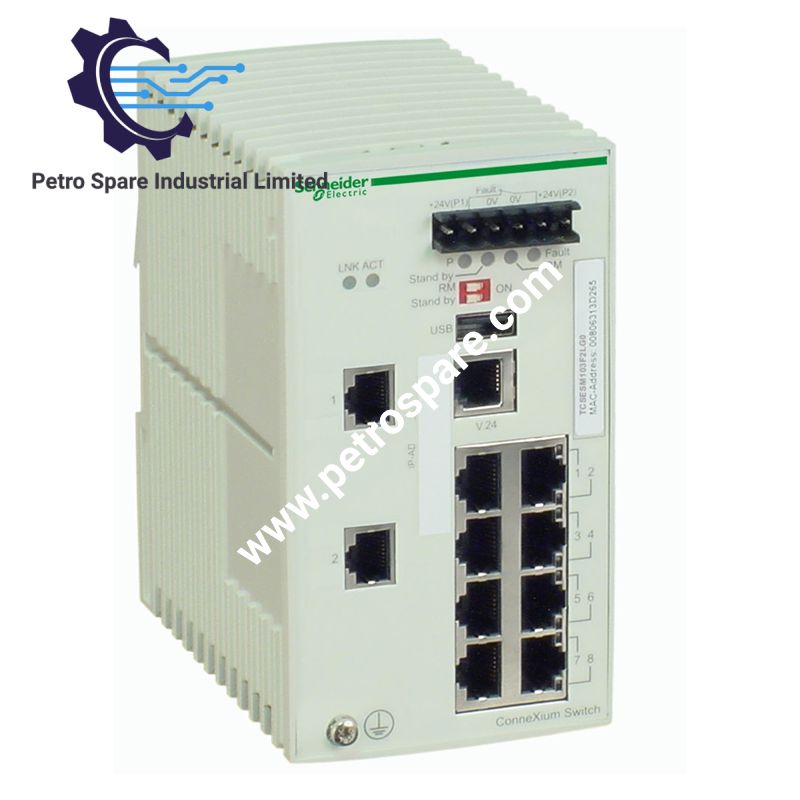

Anahtar, iki Gigabit SFP fiber arayüzüyle birlikte sekiz blendajlı RJ45 bakır arayüzünü birleştirir. Bakır iletiminde, cihazlar arası maksimum 100 m mesafeyi destekleyen CAT 5E blendajlı bükümlü çift kablolama kullanılır. SFP arayüzleri Gigabit fiber bağlantısı sağlar.

Ağ yönetimi işlevleri arasında VLAN, QoS, çok noktaya yayın filtreleme, IGMP snooping, SNMP tuzakları, SYSLOG, TFTP, web tabanlı yapılandırma, port izleme ve port yansıtma bulunur. Yedekli ağ çalışması HiPER ring, RSTP ve MRP işlevleriyle desteklenir. Belirtilen halka yapılandırması 50'ye kadar anahtarı destekler.

Yerel tanılama işlevleri arasında güç kaynağı LED'leri, arıza göstergesi, halka yöneticisi durumu, bekleme göstergesi, kanal başına bağlantı durumu ve etkinlik göstergesi bulunur. Gerilimsiz alarm kontağı; güç kaynağı arızalarını, veri bağlantısı durumunu, yedeklilik halkası arızalarını ve anahtar arızalarını bildirir.

Ünite, 35 mm simetrik DIN rayına montaj için tasarlanmıştır ve çıkarılabilir 6 yollu güç konektörü kullanır. Belirtilen besleme aralığı 9,6...60 VDC SELV veya 18...30 VAC SELV'dir.

Sık Sorulan Sorular

S: TCSESM103F2LG0 kaç Ethernet portu sunar?
C: Sekiz adet 10/100BASE-TX bakır portu ve iki adet 1000 SFP Gigabit fiber optik portu sunar.

S: Anahtar için hangi montaj yöntemi belirtilmiştir?
C: Anahtar, 35 mm simetrik DIN rayına montajı destekler.

S: Hangi ağ yedekliliği işlevleri mevcuttur?
C: Anahtar, HiPER ring, RSTP, MRP ve yedekli ağ bağlantısını destekler.

Saha Montajı Kılavuzu

• Anahtarı, konektör erişimi ve kablo yönlendirmesi için yeterli boşluk bırakarak mekanik olarak sağlam bir 35 mm simetrik DIN rayına monte edin.
• Belirtilen beslemeyi çıkarılabilir 6 yollu güç konektörü üzerinden bağlayın ve uygulanan gerilimin belirtilen besleme sınırları içinde kaldığını doğrulayın.
• Bakır portlar için blendajlı CAT 5E bükümlü çift kablo, Gigabit SFP arayüzleri için uygun fiber optik kablolama kullanın.
• Elektromanyetik kuplajı azaltmak için Ethernet sinyal kablolarını, mümkün olduğunda yüksek akımlı ve yüksek gerilimli iletkenlerden ayrı tutun.
• Ethernet cihazları arasındaki belirtilen 100 m maksimum bakır kablo mesafesine uyun.
• Kablo blendajlarını tesisin endüstriyel topraklama ve EMC uygulamalarına uygun şekilde sonlandırın.
• Enerji verdikten sonra bağlantı LED'lerini, güç LED'lerini, arıza göstergesini ve halka durumunu doğrulayın.
• Yedekli ağlarda, yapılandırılmış halka topolojisini doğrulayın ve ağı hizmete almadan önce yedeklilik durumunun doğru şekilde bildirildiğini teyit edin.
• TCSESM103F2LG0, 31 Aralık 2022 itibarıyla üretimden kaldırılmış ve 31 Aralık 2024 tarihinde hizmet ömrünün sonuna ulaşmıştır. Sağlanan kaynak, önerilen yedek ürün olarak MCSESM123F2LG0 modelini belirtmektedir.

---
