MNB1000-15

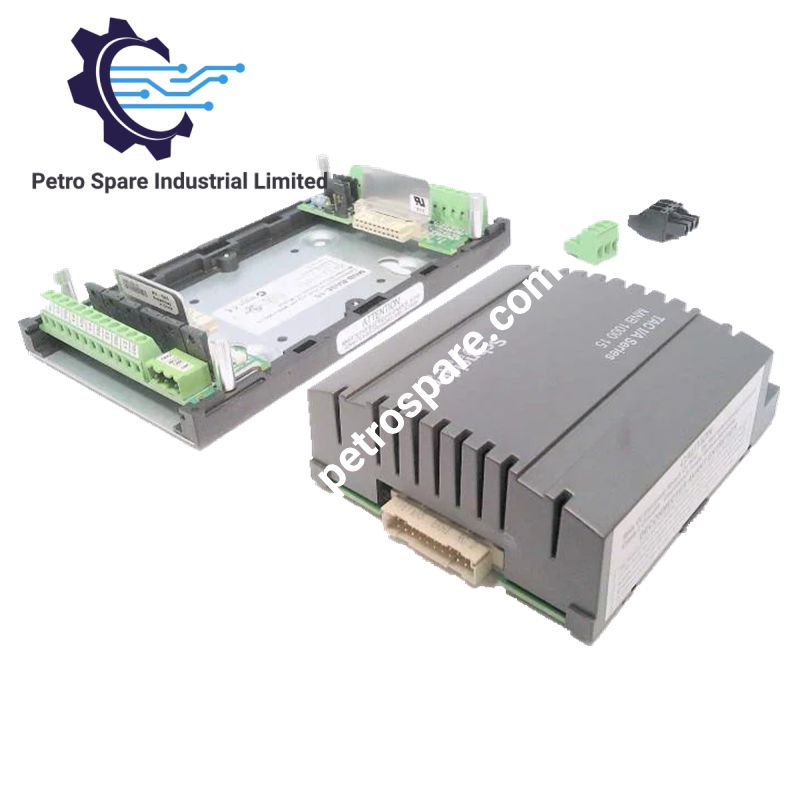

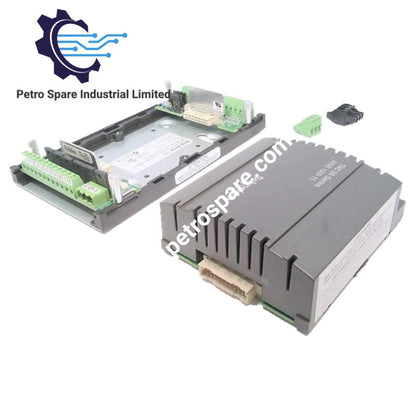

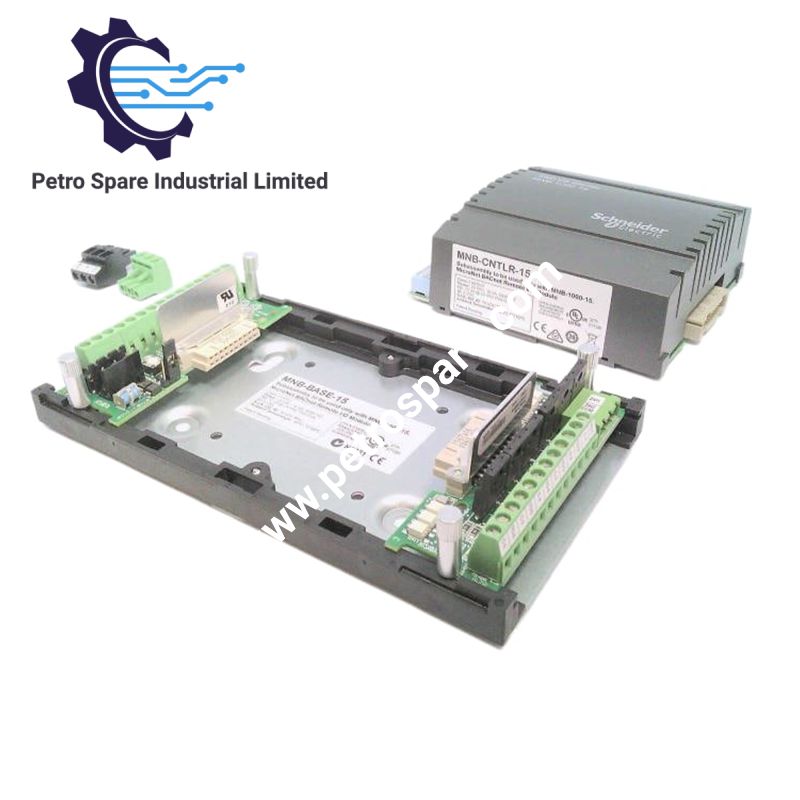

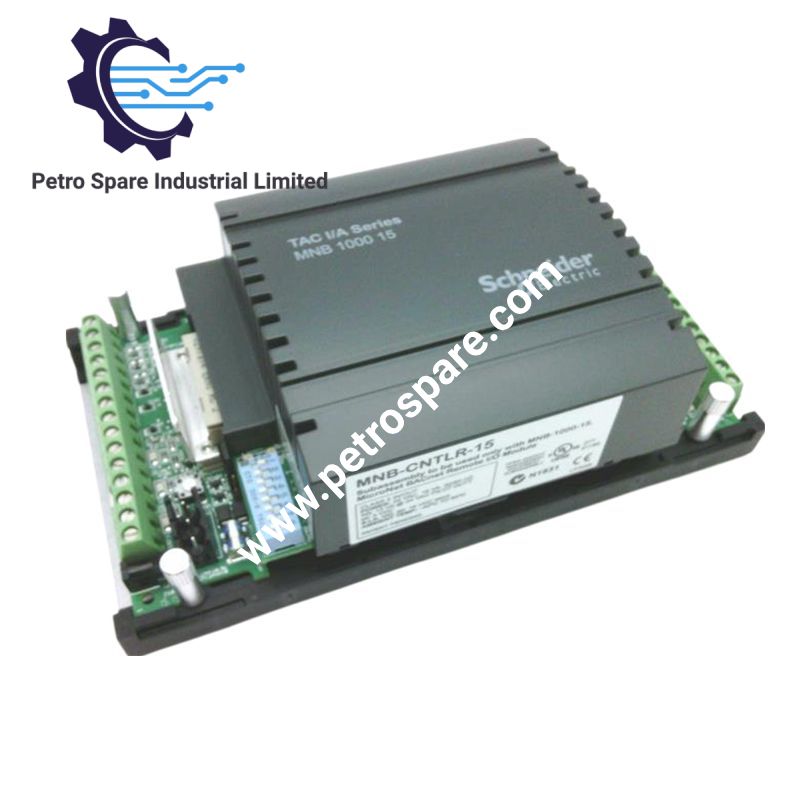

TAC I/A Series MicroNet BACnet Tesis Denetleyicisi ağında uzak giriş ve çıkış noktası genişletmesi için yapılandırılan Schneider Electric MNB1000-15 (MNB1000-15 Uzak G/Ç Genişletme Modülü), 15 özel G/Ç kanalı üzerinden doğrudan fiziksel sinyal alımı ve çıkış yürütme olanağı sağlar.

Donanım Özellikleri

Parametre	Teknik Özellik
Model	MNB1000-15
Marka	Schneider Electric
Seri	TAC I/A Series MicroNet BACnet
Ağırlık	0,45 kg
Boyutlar	100 mm x 178 mm x 56 mm
Çalışma Sıcaklığı	-40 ila 60 deg C
Güç Tüketimi	24 VAC'de 16 VA
Güç Kaynağı	20,4 ila 30 VAC, 50/60 Hz, nominal 24 VAC
G/Ç Kapasitesi	Toplam 15 nokta
Üniversal Girişler	6 kanal
Üniversal Çıkışlar	3 kanal
Dijital Çıkışlar	6 Triac çıkışı
Uzak G/Ç Veri Yolu	DIP anahtarı adreslemeli özel uzak G/Ç veri yolu
Montaj Tipi	Panel montajı / duvar montajı
Giriş Sinyali Türleri	10k Ohm termistör, RTD, 0-5 VDC, 0-20 mA, kuru kontak, darbe girişi
Üniversal Çıkış Aralığı	0-20 mA ve 0-10 VDC
Triac Çıkış Değeri	24 VAC, 50/60 Hz'de 12 VA, ayrı ayrı yalıtılmış
Sertifikalar	UL 916, FCC Part 15 Class A, CE Mark, C-Tick

Profinet / EtherNet-IP Deterministik Ağları ve G/Ç Yoğunluğu Ölçeklendirmesi

MNB1000-15, TAC I/A Series MicroNet BACnet mimarisi üzerinden yerel nokta genişletmesi gerçekleştirir. Modül; altı Üniversal Giriş, üç Üniversal Çıkış ve altı Triac Dijital Çıkış ekleyerek denetleyici kapasitesini artırır. Tek bir MNB-1000 denetleyicisi en fazla sekiz MNB1000-15 genişletme modülünü destekleyebilir ve böylece maksimum 152 G/Ç noktası sistem kapasitesi sağlar.

Donanım, saha kablolamasına erişim için vidalı klemens bağlantılarına sahip çıkarılabilir elektronik bileşenler kullanır. DIP anahtarı adreslemesi uzak G/Ç konumunu tanımlar; LED göstergeleri ise güç, iletişim ve çıkış etkinliği hakkında durum bilgisi sağlar.

Sık Sorulan Sorular

S: MNB1000-15 Üniversal Girişleri hangi fiziksel sinyalleri kabul edebilir?
Y: Altı Üniversal Giriş; termistör sinyallerini, RTD girişlerini, 0-5 VDC analog gerilimi, harici şönt direnciyle 0-20 mA analog akımı, kuru kontak anahtarlamasını ve darbe giriş sinyallerini destekler.

S: Triac Dijital Çıkışları elektriksel olarak nasıl yapılandırılmıştır?
Y: Altı Triac Dijital Çıkış, 24 VAC, 50/60 Hz'de 12 VA değerinde ve ayrı ayrı yalıtılmış çıkışlar sağlar.

S: Saha kablolaması için hangi kurulum arayüzü sağlanır?
Y: Modül, AWG #14 ila #18 kablo bağlantıları için tasarlanmış sabit ve çıkarılabilir vidalı klemensler kullanır.

Saha Kurulum Yönergeleri

MNB1000-15'i MicroNet BACnet denetleyicisi kurulum gerekliliklerine uygun olarak uygun bir panele veya duvara monte edilmiş bir yüzeye kurun. Modüle enerji vermeden önce 24 VAC güç kaynağının polaritesini ve kablo ayrımını doğrulayın.

Elektriksel paraziti azaltmak için giriş sinyalleri, analog çıkışlar ve Triac çıkışları için özel saha kablolama güzergahları kullanın. Sinyal gürültüsü koşulları ek koruma gerektirdiğinde, kablo ekranları saha topraklama uygulamalarına uygun şekilde sonlandırılmak üzere ekranlı kablolar kullanılmalıdır.

Uzak G/Ç veri yolunu bağlamadan önce DIP anahtarı adreslemesini doğrulayın. Çıkarılabilir klemens bloklarının tamamen yerine oturduğundan emin olun ve güç uygulandıktan sonra LED durum göstergelerini kontrol edin.

---
