HMIGXO3501

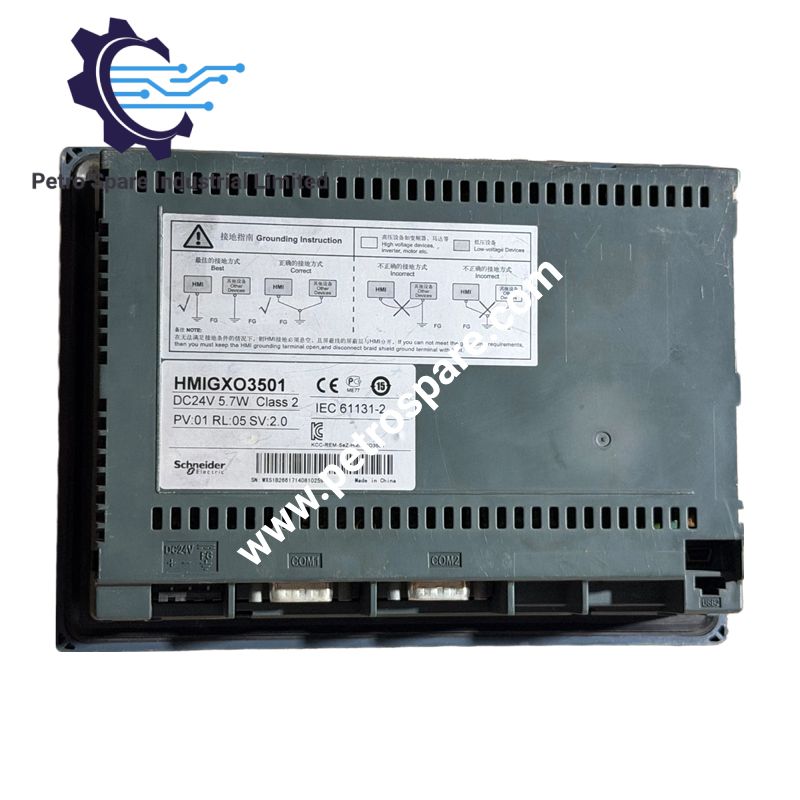

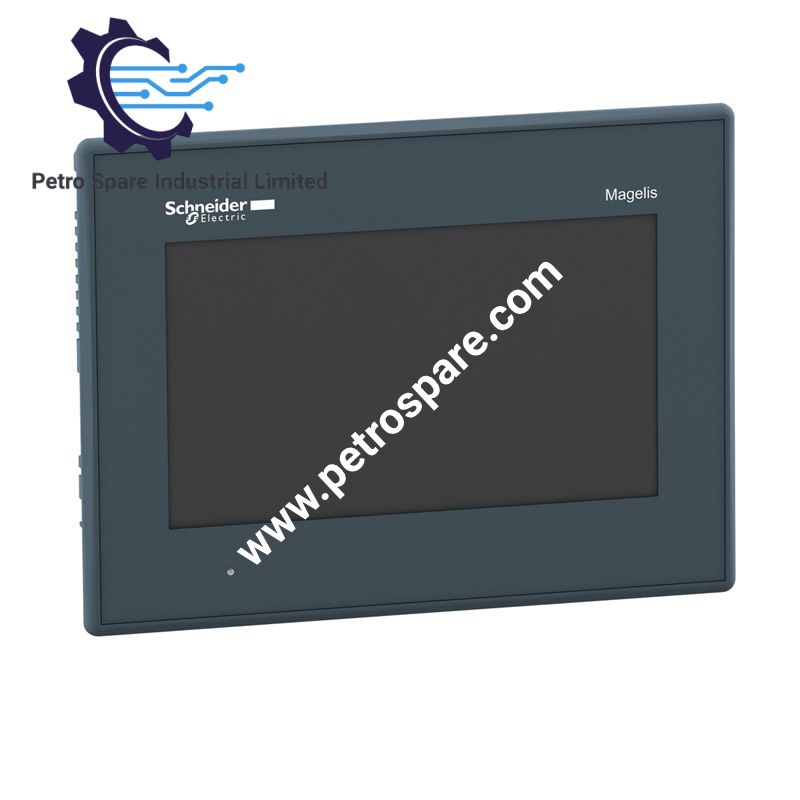

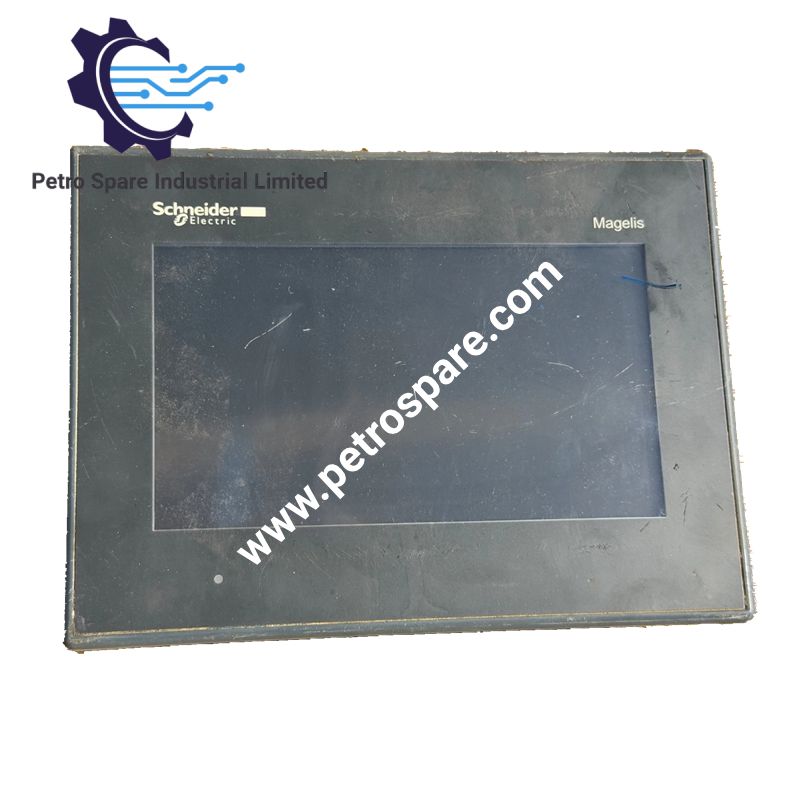

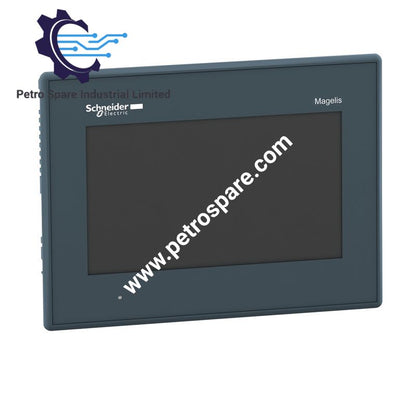

Magelis GXO platformunda operatör görselleştirmesi, dokunmatik giriş, alarm yönetimi ve makine durumu izleme için yapılandırılan Schneider Electric HMIGXO3501 (HMIGXO3501 HMI paneli), 7,0 inç TFT LCD ve seri/USB iletişim bağlantı noktaları üzerinden doğrudan görüntüleme ve operatör arayüzü işlevleri sağlar.

Donanım Özellikleri

Parametre	Özellik
Model	HMIGXO3501
Marka	Schneider Electric
Seri	Magelis GXO
Ürün Türü	HMI Paneli
Ekran Türü	Renkli TFT LCD
Ekran Boyutu	7,0 inç geniş ekran
Çözünürlük	800 x 480 piksel, WVGA
Ekran Renkleri	65.536 renk, 16 bit
Parlaklık Ayarı	Yazılım/dokunmatik panel üzerinden 8 seviye
Sistem/Uygulama Belleği	16 MB Flash NAND
Uygulama Yürütme Belleği	64 MB SDRAM
Veri Yedekleme Belleği	128 kB kalıcı SRAM
COM1	RS-232
COM2	RS-422/RS-485
USB Bağlantı Noktası 1	USB Mini-B, yapılandırma/programlama
USB Bağlantı Noktası 2	USB Type-A, çevre birimleri/veri kaydı
Nominal Besleme Gerilimi	24 VDC +/- 20%
Güç Tüketimi	<= 7 W
İlk Çalışma Akımı	<= 50 A
Boyutlar	207,8 mm x 153,2 mm x 59,8 mm
Ağırlık	0,8 kg
Çalışma Sıcaklığı	0 derece C ila 50 derece C
Depolama Sıcaklığı	-20 derece C ila 60 derece C
Bağıl Nem	%85, yoğuşmasız
Yapılandırma Yazılımı	Vijeo Designer

PLC ve HMI İletişim Arayüzleri

HMIGXO3501, farklı elektriksel sinyal biçimlerine sahip iki seri iletişim arayüzü sunar. COM1 RS-232 kullanırken COM2, çok noktalı veya diferansiyel seri iletişim yapılandırmaları için RS-422/RS-485'i destekler. USB Mini-B arayüzü yapılandırma ve programlama işlevlerine atanmıştır; USB Type-A arayüzü ise desteklenen çevre birimlerini veya veri kayıt cihazlarını bağlayabilir.

16 MB Flash NAND, sistem ve uygulama depolaması sağlar. 64 MB SDRAM uygulamanın yürütülmesini desteklerken 128 kB kalıcı SRAM, güç kesintisi sırasında belirtilen verileri korur. Bu bellek işlevleri harici iletişim arayüzlerinden ayrıdır.

Sık Sorulan Sorular

S: HMIGXO3501 üzerinde hangi seri arayüzler bulunur?
C: Ünite, COM1 üzerinden bir RS-232 bağlantı noktası ve COM2 üzerinden bir RS-422/RS-485 bağlantı noktası sunar.

S: Belirtilen besleme gerilimi ve güç tüketimi nedir?
C: Nominal besleme 24 VDC +/- 20%'dir ve güç tüketimi en fazla 7 W olarak belirtilmiştir.

S: HMIGXO3501'in ekran özellikleri nelerdir?
C: Ürün, 800 x 480 piksel WVGA çözünürlüğe ve 65.536 ekran rengine sahip 7,0 inç geniş ekranlı renkli TFT LCD kullanır.

Saha Kurulum Kılavuzu

• HMI'yi belirlenen pano kesitine sağlam şekilde monte edin ve arka konektörler ile kablo güzergâhı için yeterli boşluk bırakın.
• Belirtilen besleme toleransı dahilinde 24 VDC uygulayın ve uygun şekilde korunan bir endüstriyel DC güç devresi kullanın.
• RS-232, RS-422/RS-485 ve USB kablolarını mümkün olduğunca yüksek akımlı motor, kontaktör ve anahtarlamalı güç kablolarından ayrı döşeyin.
• RS-422/RS-485 iletişimi için diferansiyel sinyal kablolama düzenini bağlı ekipmanın belirttiği şekilde koruyun ve gereksiz kablo dallarından kaçının.
• Kablo ekranlarını kontrol panosunun topraklama tasarımına uygun şekilde bağlayın. Birden fazla topraklama noktası üzerinden istenmeyen ekran akımı yolları oluşturmayın.
• Terminale enerji vermeden önce konektör polaritesini, iletişim parametrelerini ve kablo sonlandırma gerekliliklerini doğrulayın.
• Kurulum ortamını 0 derece C ila 50 derece C çalışma sıcaklığı ve %85 yoğuşmasız bağıl nem sınırları içinde tutun.
• HMI muhafazasının havalandırma alanını kapatmayın ve üniteyi belirtilen çalışma koşullarının dışındaki doğrudan ısı kaynaklarına maruz bırakmayın.

---
