BMENOC0301C

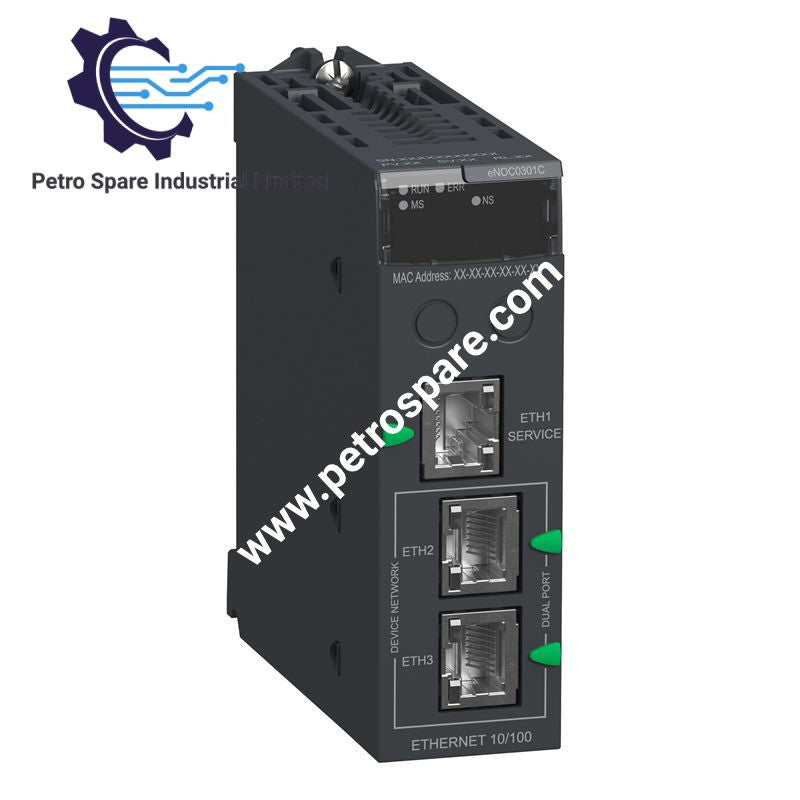

Modicon M580 platformunda Ethernet iletişimi için yapılandırılan Schneider Electric BMENOC0301C (BMENOC0301C İletişim Modülü), EtherNet/IP ve Modbus TCP G/Ç taraması, mesajlaşma, ağ yönetimi ve raf düzeyinde veri alışverişi için üç kaplamalı Ethernet RJ45 bağlantı noktası sunar.

Donanım Teknik Özellikleri

Parametre	Teknik özellik
Model	BMENOC0301C
Marka	Schneider Electric
Ürün Türü	İletişim Modülü
Seri	Modicon M580
Ağ Protokolleri	EtherNet/IP, Modbus TCP
Ethernet Bağlantı Noktaları	3 x RJ45, 10/100 Mbit/s, çift ekranlı bükümlü çift
İletişim Hizmetleri	Bant genişliği yönetimi, FDR sunucusu, SNMP, Modbus TCP G/Ç Tarayıcısı ve Mesajlaşma, EtherNet/IP G/Ç Tarayıcısı ve Mesajlaşma, RSTP, bağlantı noktası yansıtma, entegre çok bağlantı noktalı anahtar
Web Sunucusu	Devreye alma, işletim ve bakım
Arka Panel Arayüzü	Ethernet arka paneli
Montaj Konumu	Ana raf
Raf Yuvası	Ethernet + X-bus yuvası
Kullanılan Yuvalar	1
Raf Başına Maksimum Modül Sayısı	4
Besleme	Raf üzerinden dahili güç beslemesi
Akım Tüketimi	Ürün sürümü >= 13 için 3.3 VDC'de 900 mA; ürün sürümü < 13 için 3.3 VDC'de 1800 mA
Genişlik	32 mm
Yükseklik	103.7 mm
Uzunluk	86 mm
Ağırlık	0.2 kg
Menşei	ABD
Çalışma Sıcaklığı	0 ila 60 deg C
IP Derecesi	IP20
Koruyucu İşlem	Konformal kaplama
Uyumlu Platformlar	Modicon M580 bağımsız CPU, yedekli CPU, güvenlik CPU'su, güvenlik yedekli CPU'su ve BMEXBPxxx Ethernet + X-bus rafı
Sertifikalar	CE, UL, CSA, RCM, EAC, Ticari Denizcilik, ATEX Zone 2/22, IECEx Zone 2/22
Çevresel Sınıflandırma	Gaza dayanıklı Gx ISA S71.04; gaz, toz ve kuma dayanıklı Class 3C4/3S4 IEC 60721-3-3

Ethernet Ağı ve PLC İletişimi

BMENOC0301C, M580 Ethernet arka paneli üzerinden çalışır ve üç adet 10/100 Mbit/s Ethernet RJ45 arayüzü sunar. İletişim işlevleri arasında EtherNet/IP G/Ç Tarayıcısı ve Mesajlaşma, Modbus TCP G/Ç Tarayıcısı ve Mesajlaşma, SNMP ağ yönetimi, FDR sunucusu işletimi, RSTP, bağlantı noktası yansıtma ve bant genişliği yönetimi bulunur.

Entegre çok bağlantı noktalı anahtar, iletişim modülü içindeki ağ bağlantısını destekler. Entegre web sunucusu devreye alma, işletim ve bakım işlevleri sağlar. Konformal kaplamalı devre kartı, zorlu çevre koşulları için belirtilmiştir.

Sıkça Sorulan Sorular

S: BMENOC0301C kaç raf yuvası kaplar?
Y: Modül bir Ethernet + X-bus raf yuvası kaplar ve ana rafa kurulumu destekler.

S: Hangi Ethernet arayüzleri sağlanır?
Y: Modül, çift ekranlı bükümlü çift bağlantılar kullanan ve 10/100 Mbit/s hızında çalışan üç RJ45 Ethernet bağlantı noktası sağlar.

S: Belirtilen akım tüketimi değerleri nelerdir?
Y: Ürün sürümü >= 13 için 3.3 VDC'de 900 mA belirtilmiştir. Ürün sürümü < 13 için 3.3 VDC'de 1800 mA belirtilmiştir.

Sahada Kurulum Talimatları

BMENOC0301C'yi uyumlu bir Modicon M580 rafının belirlenmiş Ethernet + X-bus yuvasına takın. Takmadan önce raf uyumluluğunu ve kullanılabilir arka panel kapasitesini doğrulayın.

Belirtilen Ethernet kablolarını kullanın ve M580 kurulum belgelerine uygun olarak uygun ekran sonlandırması gerçekleştirin. Ethernet iletişim kablolarını, mümkün olduğunda yüksek akımlı güç iletkenlerinden ve diğer elektriksel parazit kaynaklarından ayırın.

Rafın gerekli dahili gücü sağladığını ve modülün arka panel konnektörüne doğru şekilde oturduğunu doğrulayın. Kurulumdan sonra devreye alma sırasında RUN, ERR, ETH MS ve ETH NS LED durumlarını kontrol edin.

BMENOC0301C konformal kaplamalıdır ve IP20 derecesine sahiptir. Belirtilen çalışma ortam sıcaklığı aralığı 0 ila 60 deg C'dir. Çevresel ve tehlikeli bölge gereksinimleri, kurulum konumuna ve geçerli sertifika koşullarına göre kontrol edilmelidir.

---
