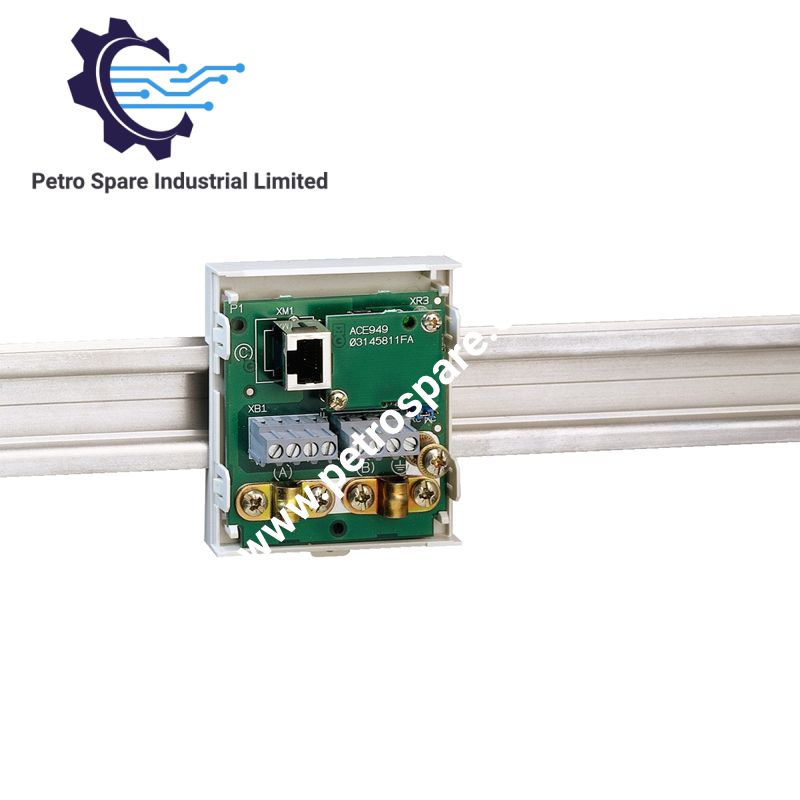

ACE949-2

Sepam koruma rölesi sistemlerinde 2 telli Modbus RTU iletişimi için yapılandırılan Schneider Electric ACE949-2 (ACE949-2 RS485 arayüz modülü), Sepam Serisi 20, 40, 60 ve 80 cihazları ile bir mühendislik veya denetleyici yerel alan ağı arasında fiziksel bir RS485 arayüzü sağlar.

Donanım Özellikleri

Parametre	Teknik Özellik
Model	ACE949-2
Marka	Schneider Electric
Ürün Türü	RS485 Arayüz Modülü
Desteklenen Sistemler	Sepam Serisi 20, 40, 48, 60, 80, 80 NPP
İletişim Protokolü	Modbus RTU
İletişim Arayüzü	RS485, 2 telli
Ağ Arayüzleri	E-LAN ve S-LAN
Nominal Besleme Gerilimi	12 VDC +/- 10%; 24 VDC +/- 10%
Maksimum Besleme Akımı	Alım sırasında 16 mA; gönderimde maksimum 40 mA
Yerel Sinyalleme	Bağlantı etkinliği için LED
Montaj	Sabit, simetrik DIN rayı
Boyutlar	88 mm Y x 72 mm G x 30 mm D
Ağırlık	0.1 kg
Çalışma Sıcaklığı	-25 ila 70 derece C
Maksimum Kablo Mesafesi	24 VDC'de 5 cihaz için 1000 m'ye kadar
Topraklama Terminali	Vidalı konnektör; 2.5 ila 50 mm2 kablo veya 6 ila 100 mm2 kalaylı bakır örgü
Topraklama Terminali Torku	2.2 N.m
EMC	IEC 60255, IEC 61000, ANSI C37.90 serisi
Gerilim Kesintisi Bağışıklığı	100 ms boyunca %100 kesinti, IEC 60255-11
Mekanik Standartlar	IEC 60255-21-1, IEC 60255-21-2, IEC 60255-21-3
İklimsel Çalışma Aralığı	-25 ila 70 derece C

Schneider Electric RS485 ve Modbus İletişimi

ACE949-2, Modbus RTU iletişimi için 2 telli bir RS485 fiziksel arayüzü sağlar. Arayüz, uyumlu Sepam sistemlerinin E-LAN veya S-LAN ağ arayüzü üzerinden çalışabilir. Güç, doğrudan Sepam cihazı tarafından sağlanır.

Belirtilen ağ mesafesi, cihaz sayısına ve besleme gerilimine göre değişir. 24 VDC'de kaynak veriler, 5 cihaz için 1000 m'den az, 10 cihaz için 750 m'den az, 20 cihaz için 450 m'den az ve 25 cihaz için 375 m'den az mesafeler belirtir.

Arayüz, bağlantı etkinliği için ön panelde LED göstergesi içerir. Topraklama bağlantısı, belirtilen 2.2 N.m sıkma torkuna sahip özel bir vidalı terminal kullanır.

Sıkça Sorulan Sorular

S: ACE949-2 hangi iletişim protokolünü destekler?
C: E-LAN veya S-LAN arayüzü üzerinden Modbus RTU iletişimi için 2 telli bir RS485 fiziksel arayüzü sağlar.

S: Modül hangi besleme gerilimini kullanır?
C: ACE949-2, her biri +/- 10% toleransa sahip 12 VDC veya 24 VDC kabul eder; güç doğrudan Sepam cihazı tarafından sağlanır.

S: ACE949-2 nasıl monte edilir?
C: Modül, simetrik DIN rayına sabit montaj için tasarlanmıştır.

Saha Montajı Kılavuzu

ACE949-2'yi belirtilen simetrik DIN rayına monte edin ve ön LED ile kablo terminalleri için mekanik boşluk bırakın. RS485 iletkenlerini Sepam iletişim kablolama düzenine uygun şekilde bağlayın ve yüksek gerilimli ve yüksek akımlı iletkenlerden uygun uzaklığı koruyun.

Özel topraklama terminalini belirtilen iletken veya kalaylı bakır örgü düzenini kullanarak bağlayın. Belirtilen 2.2 N.m sıkma torkunu uygulayın. RS485 kablolaması için doğru polariteyi koruyun ve montaj ortamının gerektirdiği yerlerde uygun ekranlı iletişim kablosu kullanın. İletişim iletkenlerini uzun mesafelerde güç anahtarlama iletkenlerine paralel döşemekten kaçının.

---
