ABE7S16E2M0

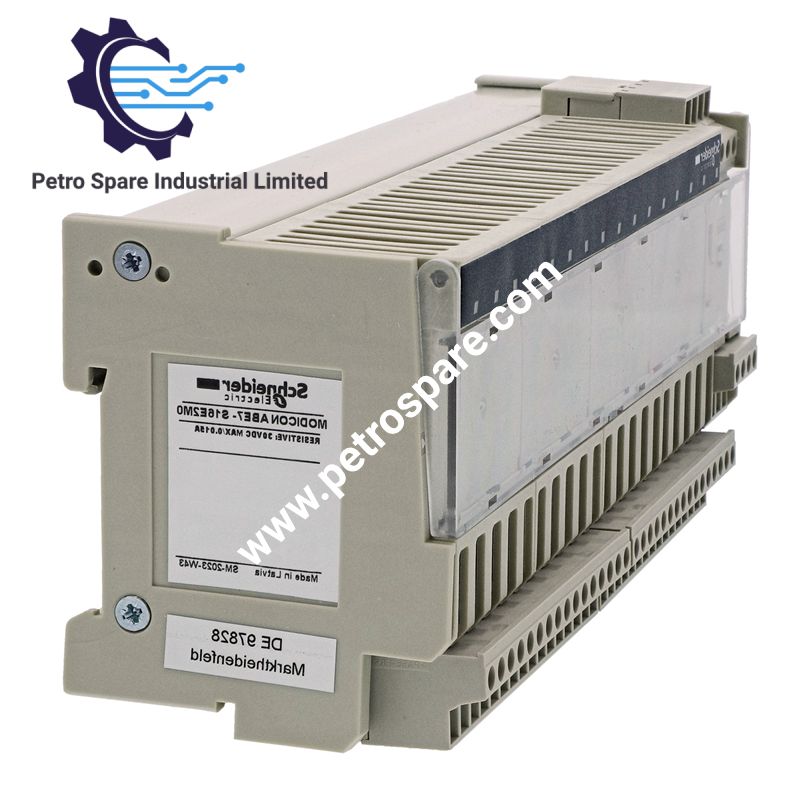

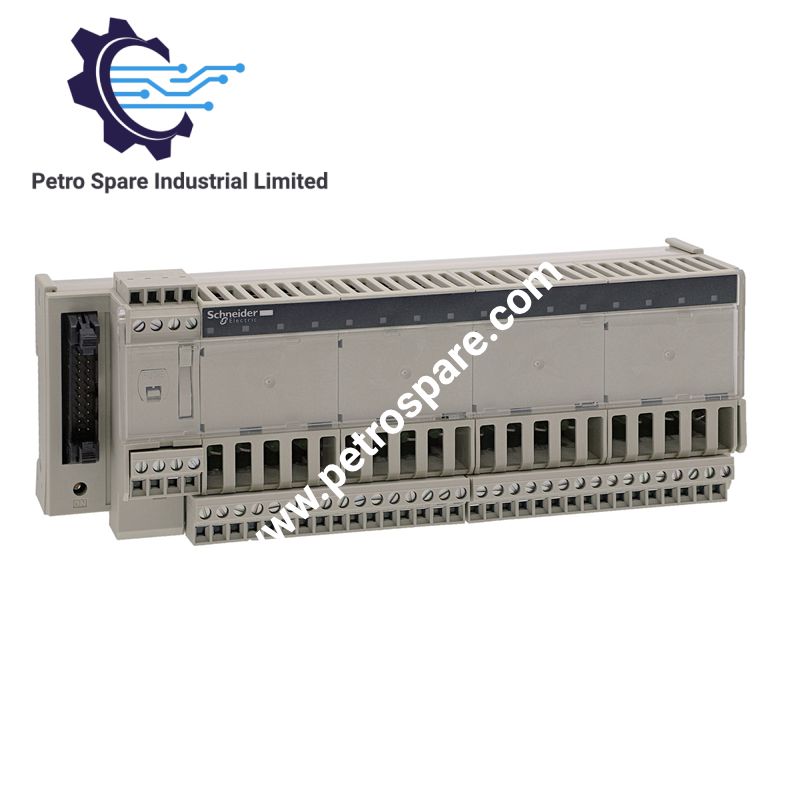

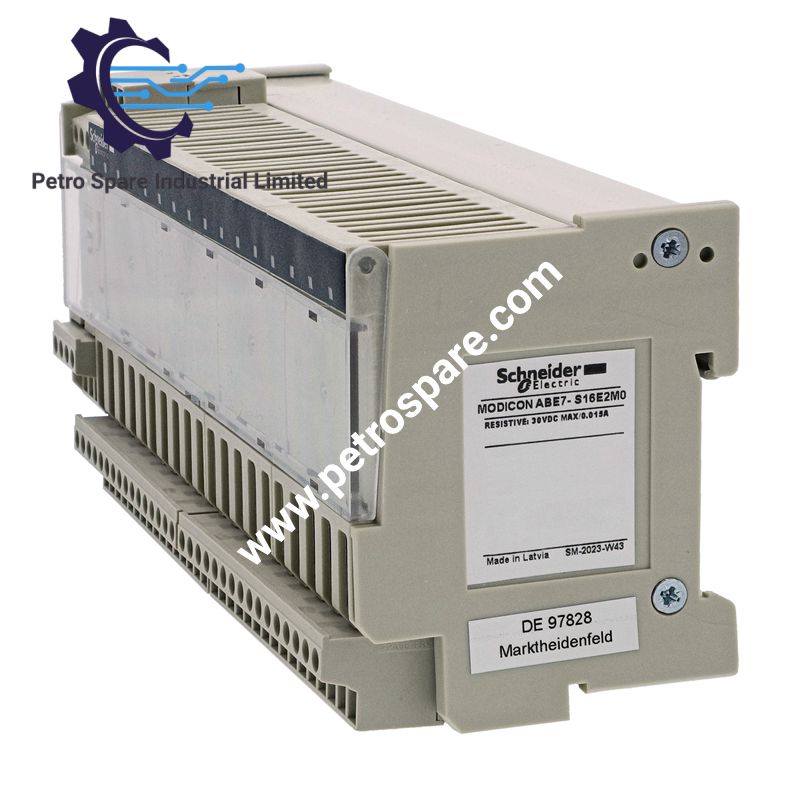

Modicon ABE7 önceden kablolanmış sisteminde sensör tarafı giriş anahtarlaması için 230 V AC'ye göre yapılandırılan Schneider Electric ABE7S16E2M0 (ABE7S16E2M0 katı hâl giriş rölesi alt tabanı), saha sensörleri ile 24 V DC PLC girişleri arasında 16 kanallı sinyal uyarlaması sağlar.

Donanım Özellikleri

Parametre	Özellik
Model	ABE7S16E2M0
Marka	Schneider Electric
Ürün Serisi	Modicon ABE7
Ürün Türü	Katı hâl giriş rölesi alt tabanı
Kanal Sayısı	16
Kanal Başına Terminal	2
Sensör Tarafı Beslemesi	230/240 V AC, 50/60 Hz
PLC Tarafı Beslemesi	24 V DC
PLC Besleme Sınırları	19-30 V DC
PLC/Saha İzolasyonu	Evet
Kanal Başına Akım	0.008 A
Garantili Durum 1 Akımı	>= 4.5 mA, sensör tarafı
Garantili Durum 1 Gerilimi	>= 164 V, sensör tarafı
Maksimum Anahtarlama Akımı	15 mA, PLC tarafı
Minimum Anahtarlama Akımı	1 mA, PLC tarafı
Tepki Süresi	<= 20 ms, durum 0'dan 1'e ve durum 1'den 0'a
Anahtarlama Frekansı	%50 görev döngüsünde <= 25 Hz
Anma Darbe Dayanım Gerilimi	2.5 kV, IEC 60947-1
Anma Yalıtım Gerilimi	2000 V
Dielektrik Dayanım	2000 V AC, 50/60 Hz
Koruma	PLC tarafında dahili 1 A hızlı sigorta; sensör tarafında harici hızlı sigorta
Bağlantı	Çıkarılabilir vidalı terminaller, 20 kutuplu HE10 konektörü
Montaj	35 mm simetrik DIN rayı klipsleri veya sabitleme kitiyle vidalar
Sıkma Torku	0.6 N.m
IP Koruması	IP2X, IEC 60529
Çalışma Sıcaklığı	-5 ila 60 deg C
Depolama Sıcaklığı	-40 ila 80 deg C
Kirlilik Derecesi	2, IEC 60664-1
Darbe Dayanımı	15 gn, 11 ms
Titreşim Dayanımı	2 gn, 10-150 Hz
Net Ağırlık	0.407 kg
Sertifikalar	DNV, GL, CSA, EAC
Standart	IEC 61131-2 Tip 1

PLC Arayüzü ve Sinyal Uyarlaması

ABE7S16E2M0, 230 V AC sensör tarafı devresini 24 V DC PLC tarafı arayüzünden ayırır.

20 kutuplu HE10 konektörü PLC arayüzünü sağlarken, çıkarılabilir vidalı terminaller saha tarafı kablolamasına erişim sağlar.

16 kanal, kanal başına iki terminal kullanır ve katı hâl anahtarlama üzerinden dijital giriş sinyali iletimini destekler.

Modül, Modicon M221 Book, TSX Micro, Modicon Premium, Modicon TM3 ve X80 I/O platformlarını destekler.

Belirtilen anahtarlama tepkisi, her iki sinyal geçiş yönü için de 20 ms içinde kalır.

Sık Sorulan Sorular

S: ABE7S16E2M0 saha sinyalleri ile PLC arasında elektriksel izolasyon sağlar mı?
Y: Evet. Verilen özellikler, PLC tarafı ile çalışan saha bölümü arasında izolasyon bulunduğunu belirtir.

S: Bu alt taban hangi saha tarafı gerilimini kabul eder?
Y: Sensör tarafının anma beslemesi 50/60 Hz'de 230/240 V AC'dir; durum 1, >= 164 V değerinde garanti edilir.

S: Ünite doğrudan DIN rayına monte edilebilir mi?
Y: Evet. Alt taban, klipsler kullanılarak 35 mm simetrik DIN rayına veya sağlam bir plakaya vidalı montajı destekler.

Saha Kurulum Talimatları

• Alt tabanı 35 mm simetrik DIN rayına veya sağlam bir montaj plakasına monte edin.
• Saha kablolamasının belirtilen 230/240 V AC sensör tarafı devresiyle uyumlu olduğunu doğrulayın.
• 230 V AC saha iletkenlerini düşük gerilimli PLC ve haberleşme kablolarından ayrı tutun.
• Sinyal kablolarını yüksek akımlı motor, kontaktör ve değişken frekanslı sürücü iletkenlerinden uzak geçirin.
• Geçerli kablo bağlantı şemasına göre doğru kutuplamayı ve terminal tanımlamasını koruyun.
• Seçilen iletken tipine uygun belirtilen vidalı terminal iletken aralıklarını kullanın.
• Terminal bağlantılarını düz 3.5 mm tornavida kullanarak 0.6 N.m torkla sıkın.
• Kablo ekranlarını pano topraklama tasarımına göre bağlayın ve istenmeyen toprak döngülerinin oluşmasını önleyin.
• Devreye enerji vermeden önce sensör tarafında gerekli harici hızlı sigortayı doğrulayın.
• PLC tarafı beslemesinin belirtilen 19-30 V DC aralığında kaldığını doğrulayın.
• Çalışan ekipmana ait aşağı akış PLC mantığını bağlamadan önce kanal anahtarlama durumlarını kontrol edin.
• Tamamlanan kurulumda belirtilen IP2X muhafaza korumasını koruyun.

---
