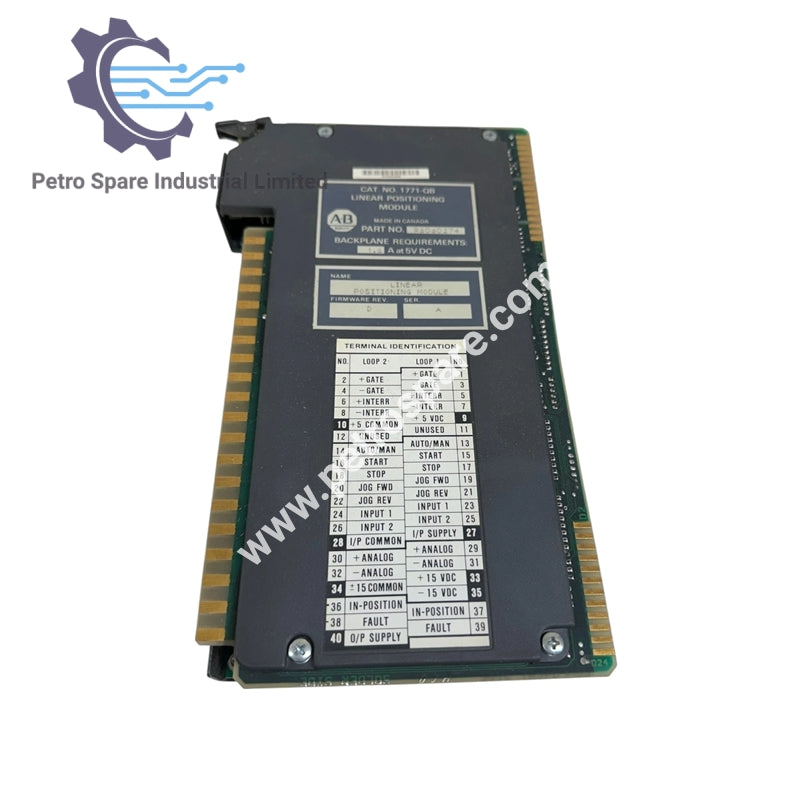

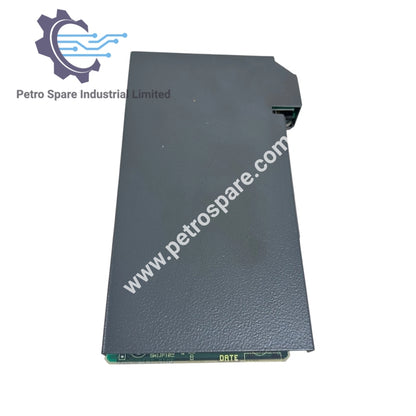

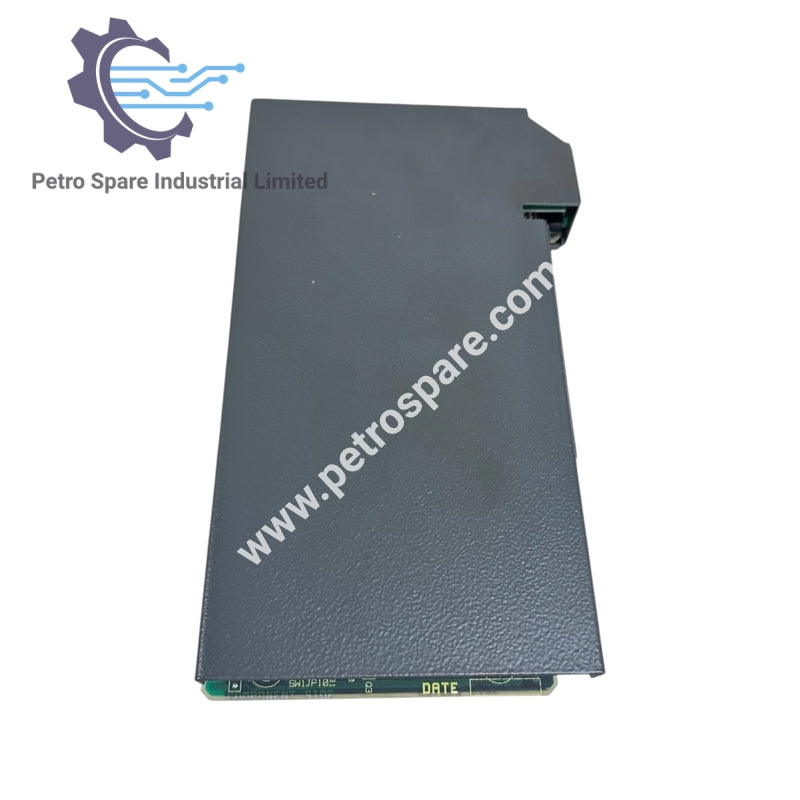

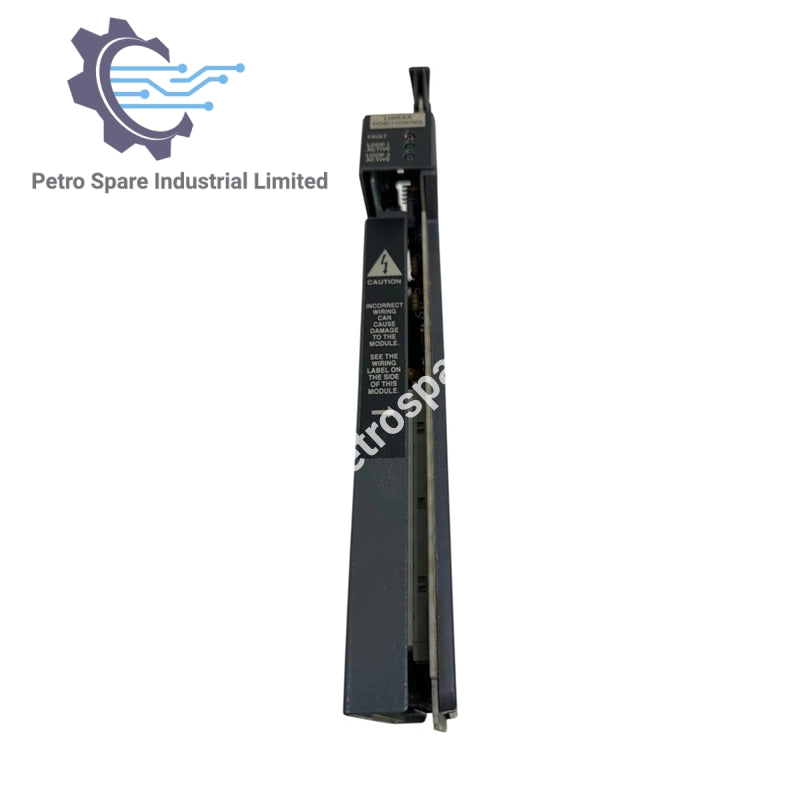

1771-QB

Genel Bakış

• Model: 1771-QB

• Tür: Doğrusal Konumlandırma Modülü

• Seri: Allen-Bradley PLC-5

• Yuvalar: 1

• Klemens Bloğu: 40 uçlu 1771-WN

• İletkenler: Maksimum 14 AWG çok telli, yalıtım 3/64 inç

Dönüştürücü Uyumluluğu

• Desteklenen Konumlandırma Dönüştürücüleri:

  • MTS Temposonics Doğrusal Yer Değiştirme Dönüştürücüsü

  • Balluff BTL Doğrusal Yer Değiştirme Dönüştürücüsü

  • Norstat GYRG Doğrusal Yer Değiştirme Dönüştürücüsü

Elektriksel Özellikler

• Örnekleme Süresi: 2 ms

• Analog Çıkış Çözünürlüğü: 12 bit

• Analog Çıkışlar:

  • ±10 VDC, 10 mA'ya kadar

  • ±20 mA, 600 Ω'a kadar

  • ±50 mA, 240 Ω'a kadar

  • ±100 mA, 240 Ω'a kadar

• Ayrık Çıkışlar:

  • Tek uçlu kaynak çıkışları, maksimum 100 mA sürüş (AÇIK durumda)

  • 1,0 mA maksimum kaçak (KAPALI durumda)

  • Mantık 0: Voltaj uygulanmaz (düşük)

  • Mantık 1: Kullanıcı tarafından sağlanan voltaj uygulanır (yüksek)

• Ayrık Girişler:

  • 8 mA/giriş @ 12 VDC

  • 16 mA/giriş @ 24 VDC

  • Mantık 0: 0–4 VDC

  • Mantık 1: 10–30 VDC

• Yardımcı Dijital Girişler: Ayrık girişlerle aynı

• Desteklenen Çıkışlar: Yardımcı dijital, dijital kaynak, servo valf, analog (±10 VDC, ±20 mA, ±50 mA, ±100 mA)

Zamanlama Özellikleri

• Modül Güncelleme Süresi: 2 ms/eksen

Mekanik & Kurulum

• Bağlantı Kolu: 1771-WN

• Sigorta: 3 A, 250 V, normal eriyen

---
