1756-L1

Genel Bakış

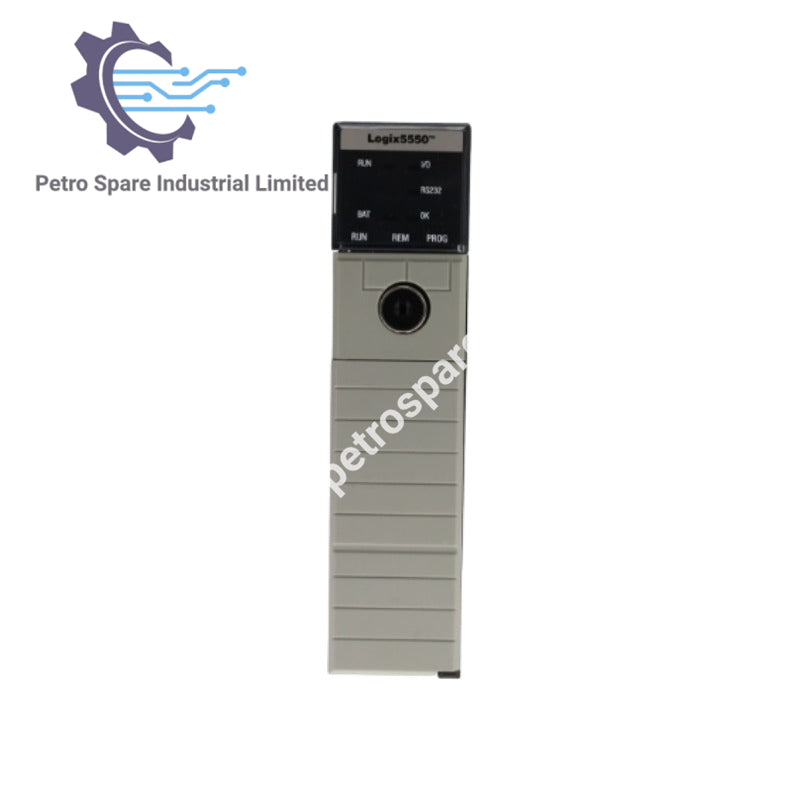

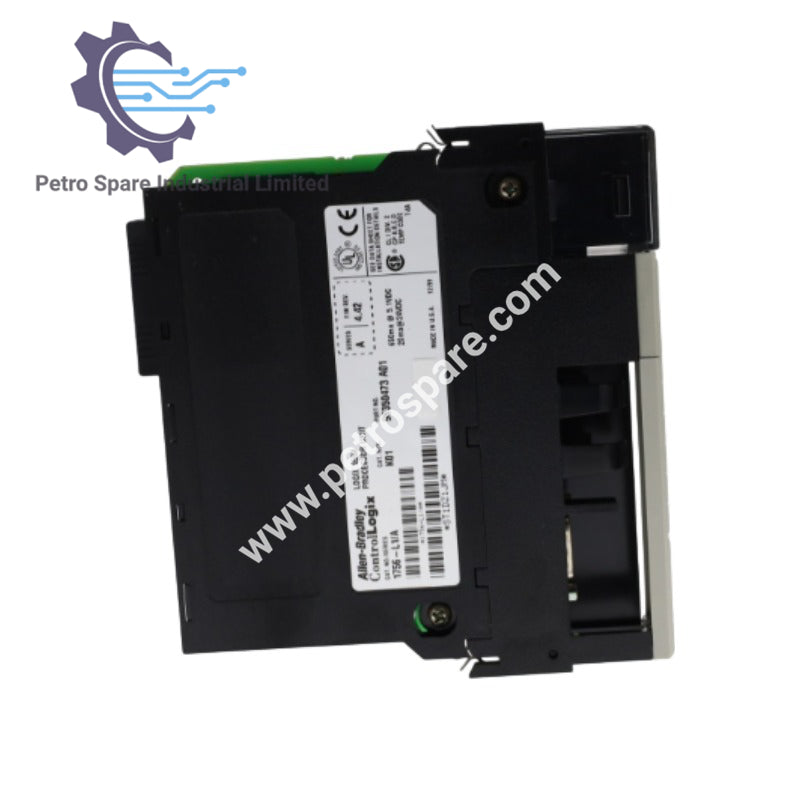

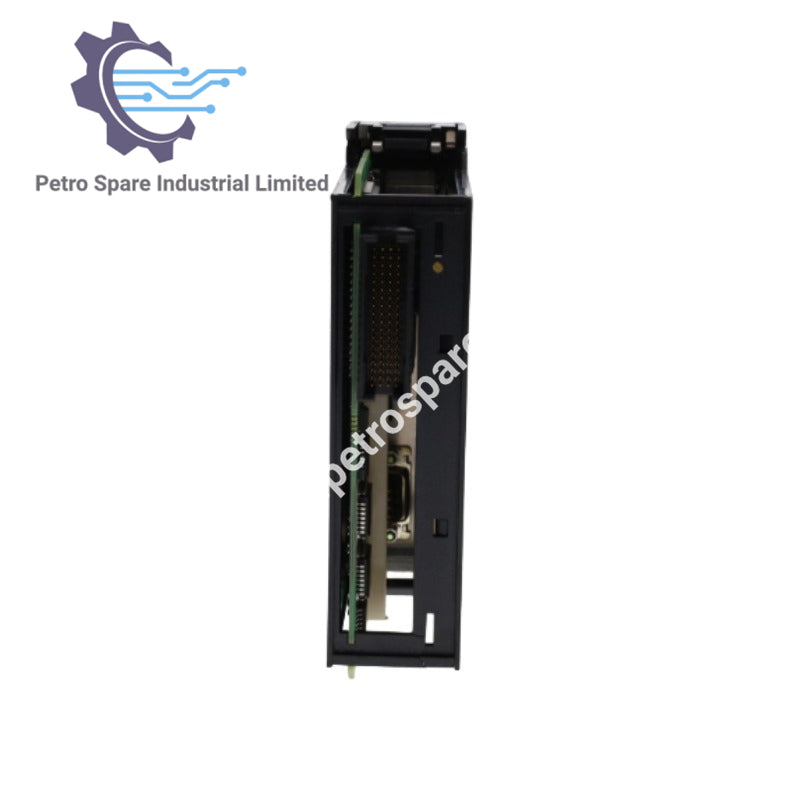

• Ürün tipi tanımı: ControlLogix Kontrolör Modülü
• Model: 1756-L1
• Açıklama: 64 KB kullanıcı belleğine sahip ControlLogix kontrolör
• Yuvası genişliği: 1
• Kasa: Açık (açık tip)

Bellek

• Kullanıcı belleği: 64 KB
• Uyumlu bellek modülleri: 1756-M1, 1756-M2, 1756-M3

İletişim

• İletişim portu: 1 RS232 portu
• İletişim kablosu: 1756-CP3

Güç ve Isı Dağılımı

• Backplane akımı @ 5V: 120 mA
• Backplane akımı @ 24V: 2 mA
• Maksimum güç dağılımı: 60 °C'de 4.1 W
• İzolasyon voltajı: Sürekli 30V

Giriş Özellikleri

• Minimum çalışma akımı: 10V DC'de 2 mA
• Maksimum çalışma akımı: 30V DC'de 3.5 mA
• Maksimum giriş akımı, kapalı durumda: 1.5 mA

Pil

• Pil yedeği: 1756-BA1, 1756-BA2

Çevresel Özellikler

• Çalışma sıcaklığı: 0-60 °C (32-140 °F)

Fiziksel Özellikler

• Çıkarılabilir terminal blokları: 1756-TBCH, 1756-TBS6H

---
