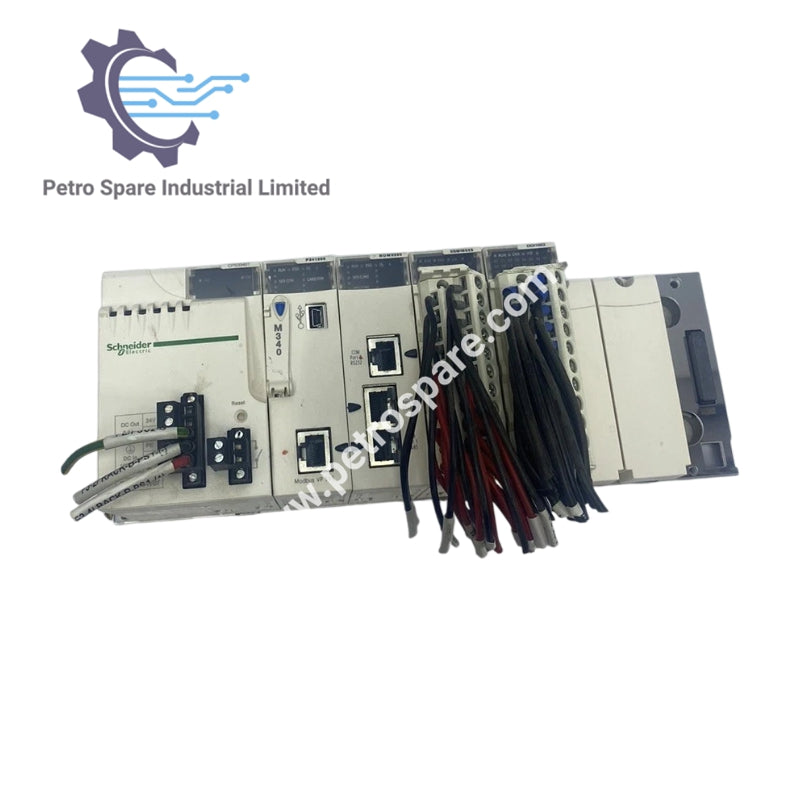

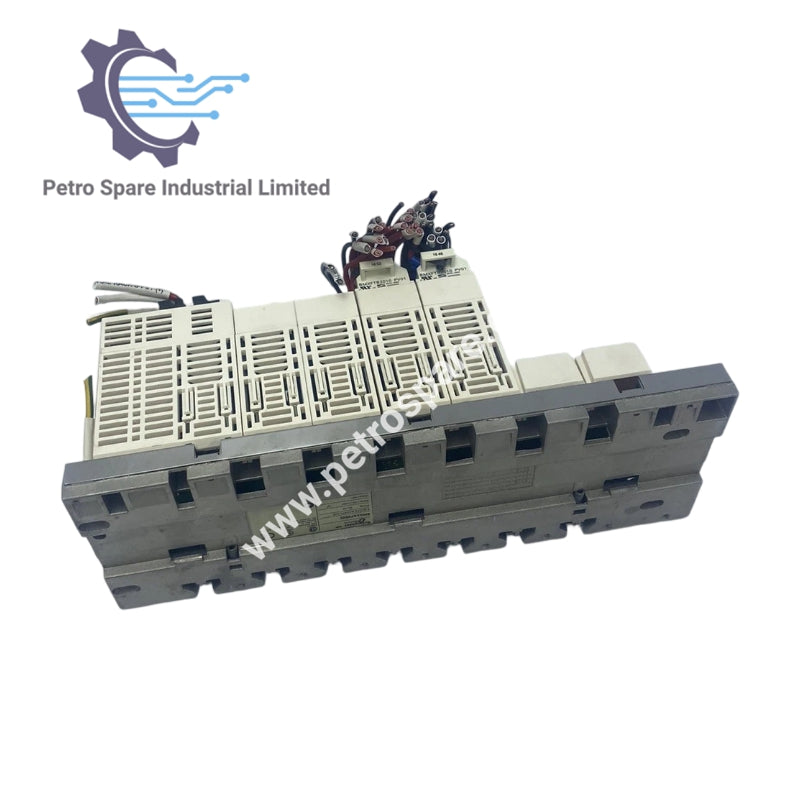

BMXCPS3540T

Ürün Genel Bakış

Modicon X80 güç kaynağı modülü, genişletilmiş sıcaklık uygulamaları için güvenilir lojik ve G/Ç modülü gücü sağlar.

Teknik Özellikler

Elektriksel Özellikler
• Birincil voltaj: 125 V DC (limit 100–150 V)
• Besleme devresi tipi: DC
• İkincil güç: 3.3 V DC'de 15 W (G/Ç modülü lojik gücü), 24 V DC'de 31.2 W (G/Ç modülü ve işlemci)
• Giriş akımı: 125 V'de 350 mA
• Başlangıç akımı: 125 V'de 30 A
• Aktivasyondaki I²t: 125 V'de 2 A²·s
• Aktivasyondaki It: 125 V'de ≤ 0.05 A·s

Korumalar
• İç sigorta: birincil devre, erişilemez
• Aşırı yük, aşırı voltaj ve kısa devre koruması: ikincil 24 V sensör güç kaynağı

Çıkış Akımı
• 24 V DC'de 1.3 A: G/Ç modülü ve işlemci
• 3.3 V DC'de 4.5 A: G/Ç modülü lojik

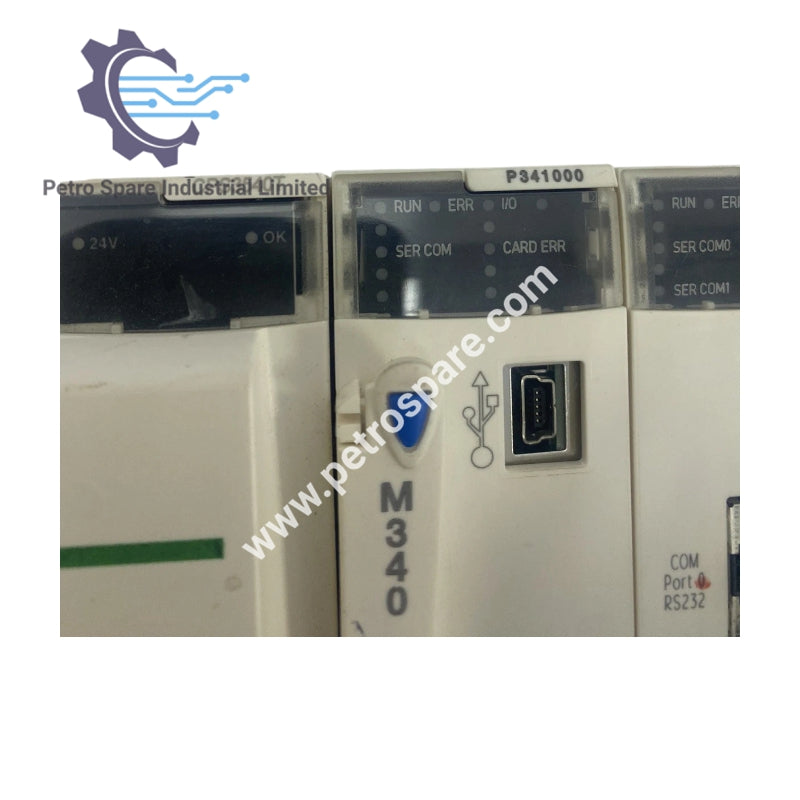

Gösterge ve Kontroller
• Raf voltajı OK LED'i: 1 yeşil
• Sensör voltajı LED'i: 1 yeşil
• RESET düğmesi: soğuk yeniden başlatma

Bağlantılar
• 2 pinli konnektör: alarm rölesi
• 5 pinli konnektör: hat beslemesi, koruyucu toprak, 24 V DC giriş sensörü

Mekanik & Çevresel
• Güç dağılımı: ≤ 8.5 W
• Ürün ağırlığı: 0.36 kg (0.79 lb)
• Yalıtım direnci: ≥ 100 MΩ (birincil/toprak ve birincil/ikincil)
• Dielektrik dayanımı: 500 V (24 V sensör çıkışı/toprak), 2000 V (birincil/ikincil lojik)
• Titreşim direnci: 3 gn
• Darbelere dayanıklılık: 30 gn
• IP koruma derecesi: IP20
• Çalışma sıcaklığı: -25 ila 70 °C (-13 ila 158 °F)
• Depolama sıcaklığı: -40 ila 85 °C (-40 ila 185 °F)
• Bağıl nem: 55 °C'de yoğuşmasız %5–95
• Mikro kesintilere karşı bağışıklık: 1 ms
• Koruyucu işlem: TC
• Çalışma yüksekliği: 0–2000 m (0–6561.68 ft), 2000–5000 m arası derating ile

Uyumluluk & Sertifikalar
• Sertifikalar: ATEX, CE, CSA, UL, RCM, IEC-Ex, Merchant Navy, EAC
• Standartlar: EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No. 61010-2-201

Sürdürülebilirlik & Garanti
• Green Premium ürünü: evet
• Eşik değerin üzerindeki SVHC içermiyor: evet
• Garanti süresi: 18 ay

---
