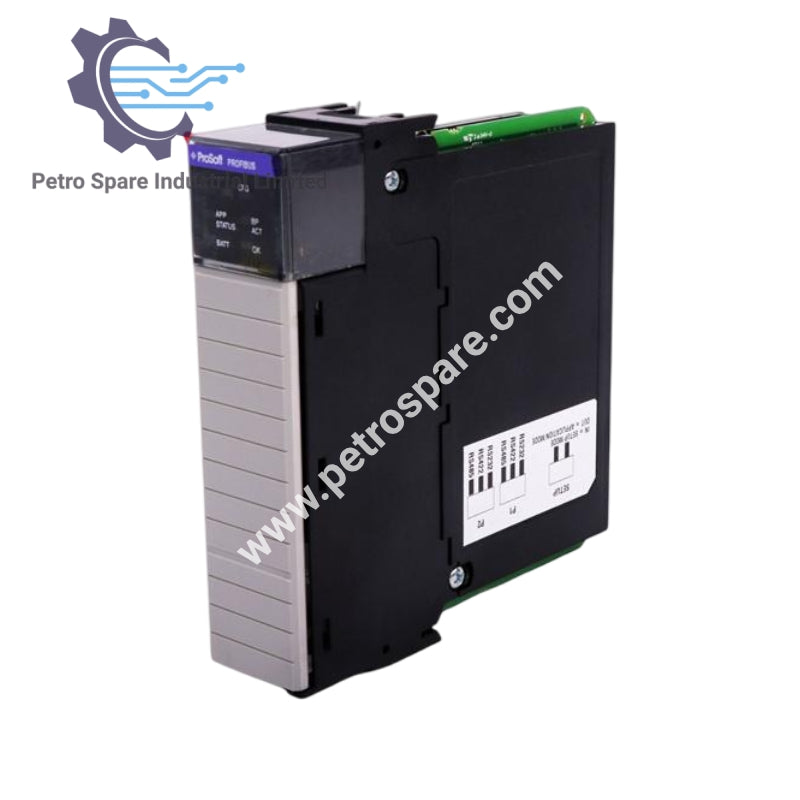

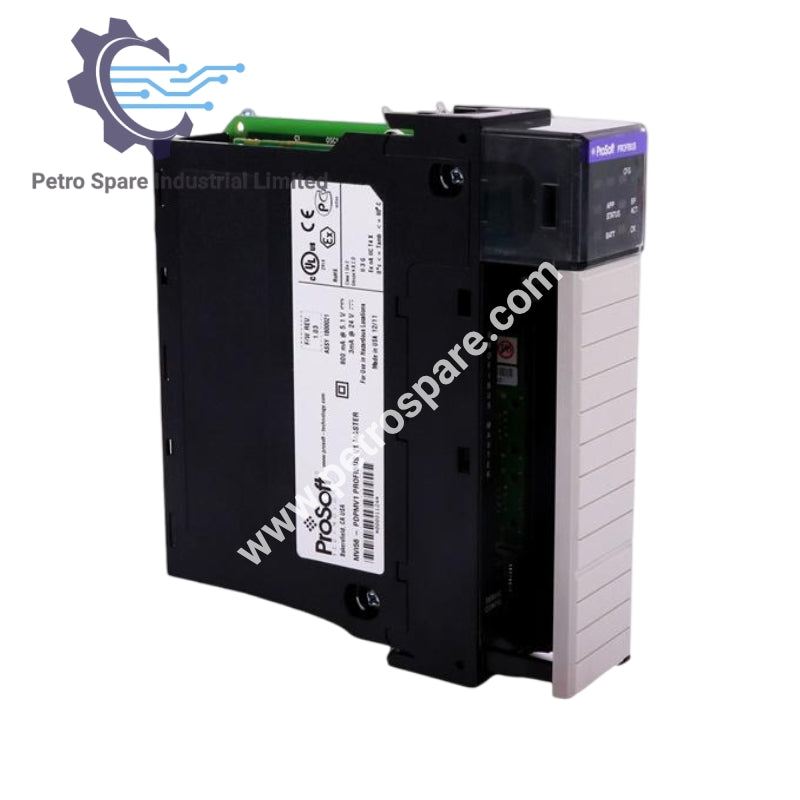

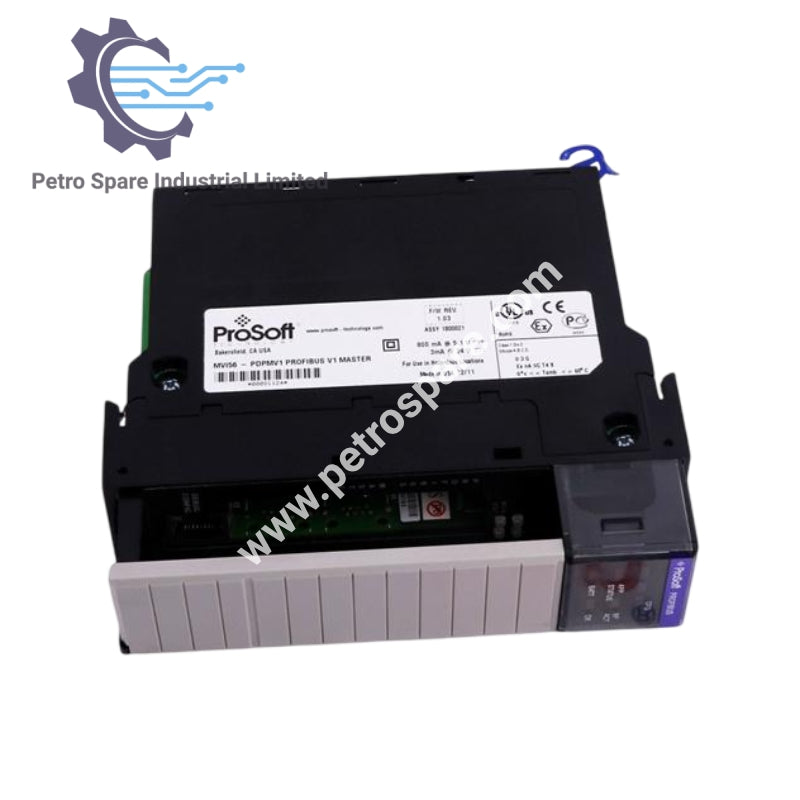

MVI56-PDPMV1

Genel Bakış

• Model: MVI56-PDPMV1

• Tip: PROFIBUS DPV1 Master İletişim Modülü

• Uygulama: ControlLogix sistemleri için PROFIBUS DPV1 master bağlantısı sağlar, PROFIBUS slave cihazlarla entegrasyonu mümkün kılar

Elektriksel ve Mekanik Özellikler

• Backplane Akım Yükü:

  • 800 mA @ 5 V DC

  • 3 mA @ 24 V DC

• Çalışma Sıcaklığı: 0 … 60 °C (32 … 140 °F)

• Depolama Sıcaklığı: –40 … 85 °C (–40 … 185 °F)

• Darbelere Dayanıklılık: 30 G çalışma sırasında, 50 G çalışmama durumunda

• Titreşim Dayanıklılığı: 5 G @ 10 … 150 Hz

• Bağıl Nem: %5 … %95 (yoğuşmasız)

Gösterge ve Tanılama

• LED Göstergeleri:

  • Modül durumu

  • Backplane aktarım durumu

  • Uygulama durumu

  • Seri aktivite ve hata durumu

• Hata Ayıklama/Yapılandırma Portu (CFG): RJ45 (sağlanan kablo ile DB‑9M), sadece RS‑232

• Ethernet Yönlendirme: 1756‑ENBT, 1756‑EN2T veya benzeri üzerinden CIPConnect®

PROFIBUS DPV1 Master Teknik Özellikleri

• Protokol Rolü: PROFIBUS DPV1 Master

• Entegrasyon: Birden fazla PROFIBUS slave cihazla iletişimi destekler

• Yapılandırma: Cihaz entegrasyonu için GSD dosyası desteği

Kutu İçeriği

• Her port için RJ45 - DB‑9M kablolar

• 6 ayak uzunluğunda RS‑232 yapılandırma kablosu

---
