369-HI-R-0-0-E-0-E

Genel Bakış

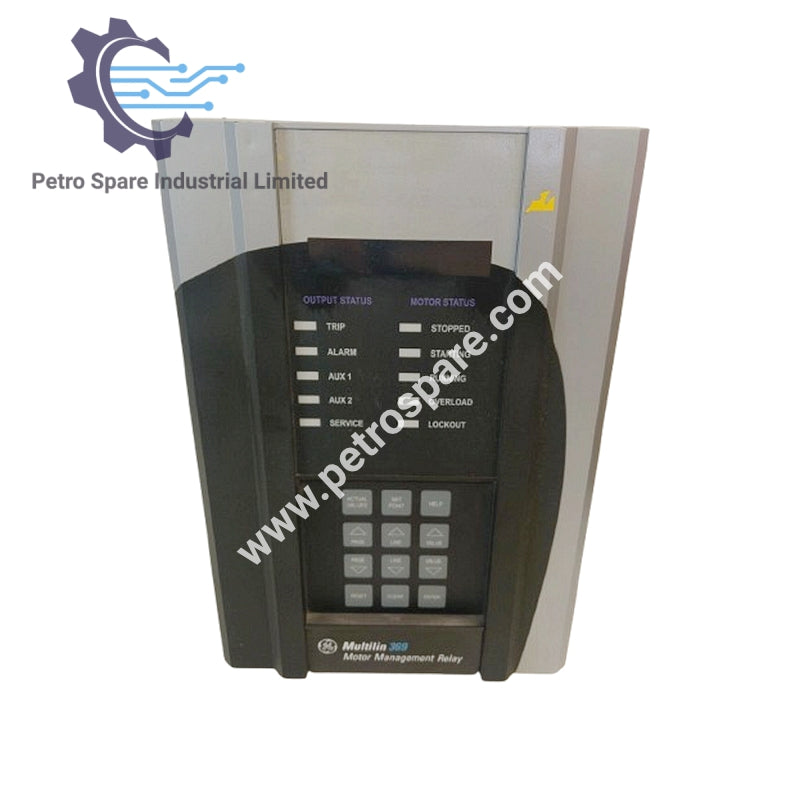

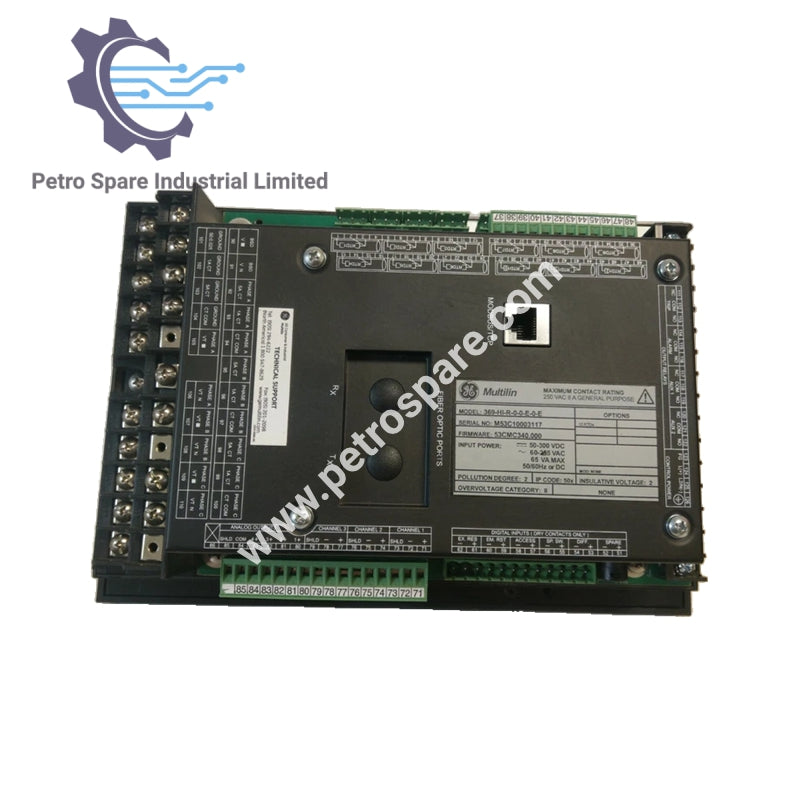

369-HI-R-0-0-E-0-E, bir GE Multilin motor yönetim rölesidir.

Kimlik

• Model: 369-HI-R-0-0-E-0-E

• Tip: Motor Yönetim Rölesi

• Üretici: GE Multilin

Kontrol Gücü

• LO Aralığı:

  • DC: 20–60 V DC

  • AC: 50/60 Hz @ 20–48 V AC

• YÜKSEK Aralık:

  • DC: 50–300 V DC

  • AC: 50/60 Hz @ 60–265 V AC

• Güç Tüketimi: 20 VA nominal, 65 VA maksimum

• Bekletme Süresi:

  • Güvenliksiz kapama: 200 ms

  • Güvenlik kapama: 100 ms

• Sigorta: T 3.15 A H 250 V (5 × 20 mm), zaman gecikmeli yüksek kesme kapasitesi

Gerilim Girişi (Seçenek M)

• VT Oranı: 1.00–240.00:1 (0.01 adımlarla)

• VT Sekonder: 240 V AC (tam skala)

• Aralık: 0.05–1.00 × tam skala

• Frekans: 20–100 Hz

• Dönüşüm: Gerçek RMS, 1.04 ms/örnek

• Doğruluk:

  • ±2.5% tam skala için ≤200 V @ 20–39 Hz

  • ±1% tam skala için 12–240 V @ >40 Hz

• Yük: >200 kΩ

• Maksimum Sürekli Gerilim: 280 V AC

---
