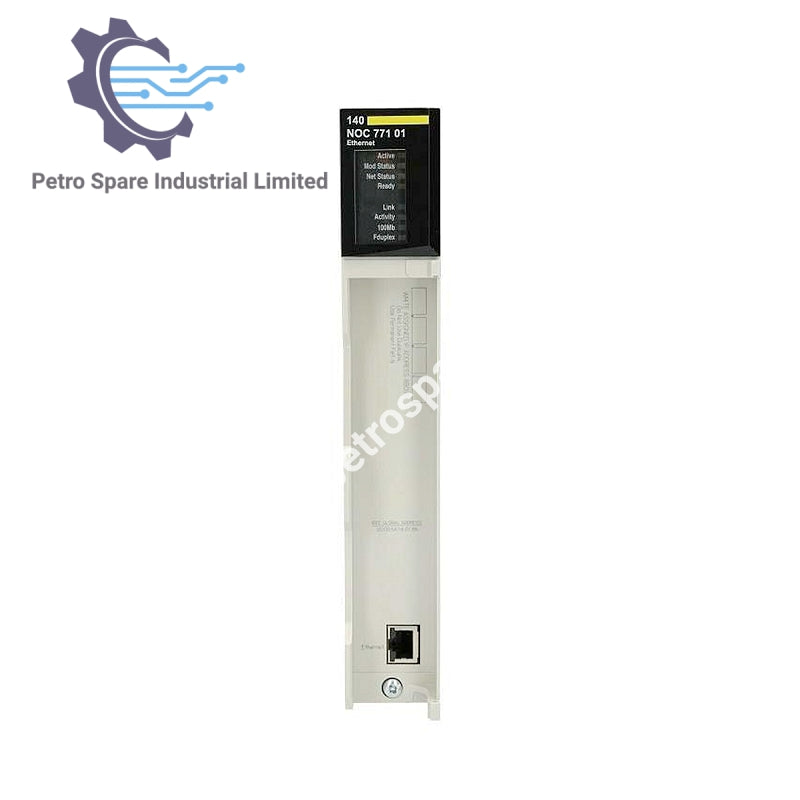

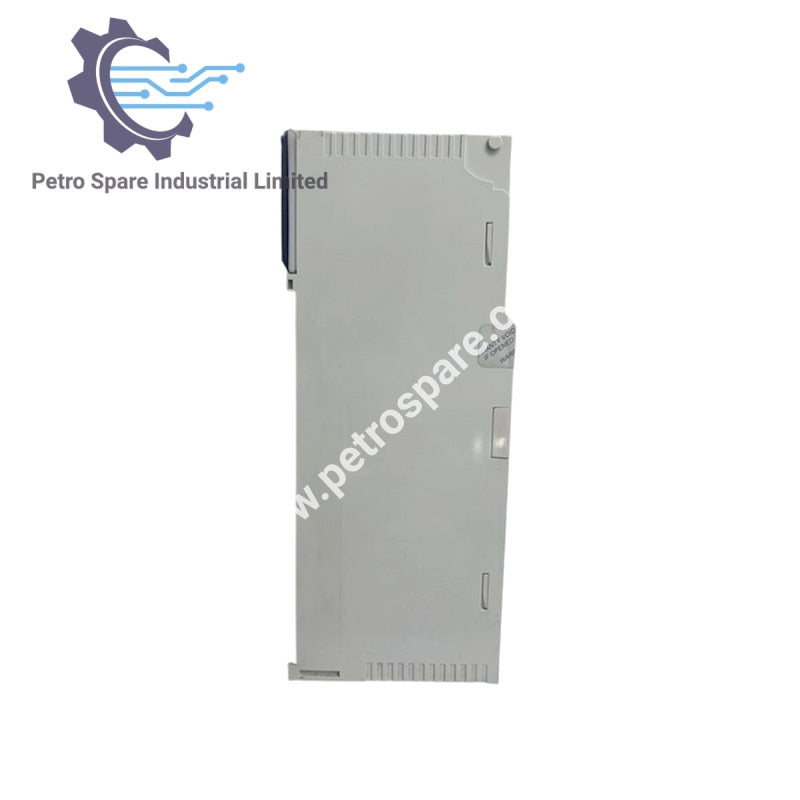

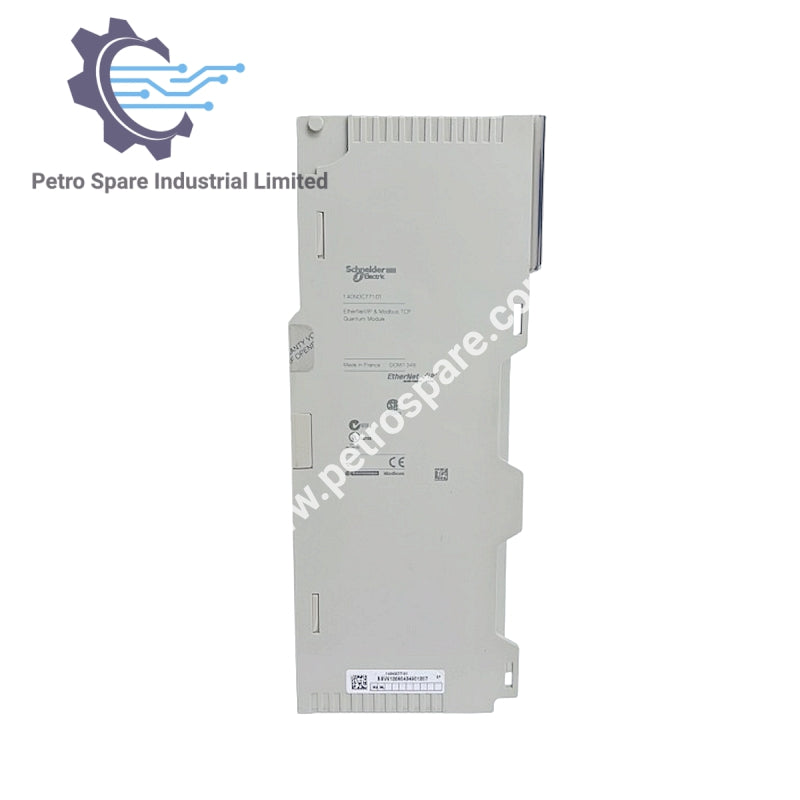

140NOC77101

Genel Bakış

140NOC77101 RJ45 arayüzlü, 10/100 Mbit/s iletim, Modbus TCP, EtherNet/IP ve Unity CPU'lar için gelişmiş iletişim hizmetlerini destekleyen Schneider Modicon Quantum Ethernet iletişim modülüdür.

Kimlik

• Parça Numarası: 140NOC77101

• Seri: Modicon Quantum

• Tip: Ethernet İletişim Modülü

İletişim Özellikleri

• Protokoller: EtherNet/IP, Modbus TCP

• Değişim Modu: Tam dubleks

• İletim Hızı: 10/100 Mbit/s

• Bağlantılar: 128'e kadar

• Yedeklilik: Bağımsız değil

• Ortam: Bükümlü çift

• Port: RJ45 (10BASE-T/100BASE-TX)

Servisler & Fonksiyonlar

• Web Sunucusu: Transparent Ready Class B30

• Servisler: DHCP/BootP sunucusu, SNMP ajanı, FDR sunucusu, Modbus TCP mesajlaşması

• Mesajlaşma: CIP örtük (G/Ç), CIP açık (istemci/sunucu)

• Web Servisleri: SOAP XML (istemci/sunucu), Veri Editörü (PC terminali), Raf görüntüleyici

• QoS: Destekleniyor

Göstergeler

• Aktif: Yeşil LED (veriyolu iletişimi)

• Hazır: Yeşil LED (konfigürasyon durumu)

• Hız: Yeşil LED (100 MB)

• Bağlantı: Yeşil LED (Ethernet ağ durumu)

• Modül Durumu: Yeşil/Kırmızı LED (modül durumu)

• Ağ Durumu: Yeşil/Kırmızı LED (ağ iletişim durumu)

• Full Duplex: Yeşil LED

• Aktivite: Yeşil LED (iletim)

Elektriksel Özellikler

• Besleme: Raf güç kaynağı üzerinden

• Mevcut Tüketim: 5 V DC'de 400 mA

• Modül Formatı: Standart

• Markalama: CE

Mekanik Özellikler

• Net Ağırlık: 0.345 kg (0.761 lb US)

---
