IC200UEX214

Genel Bakış

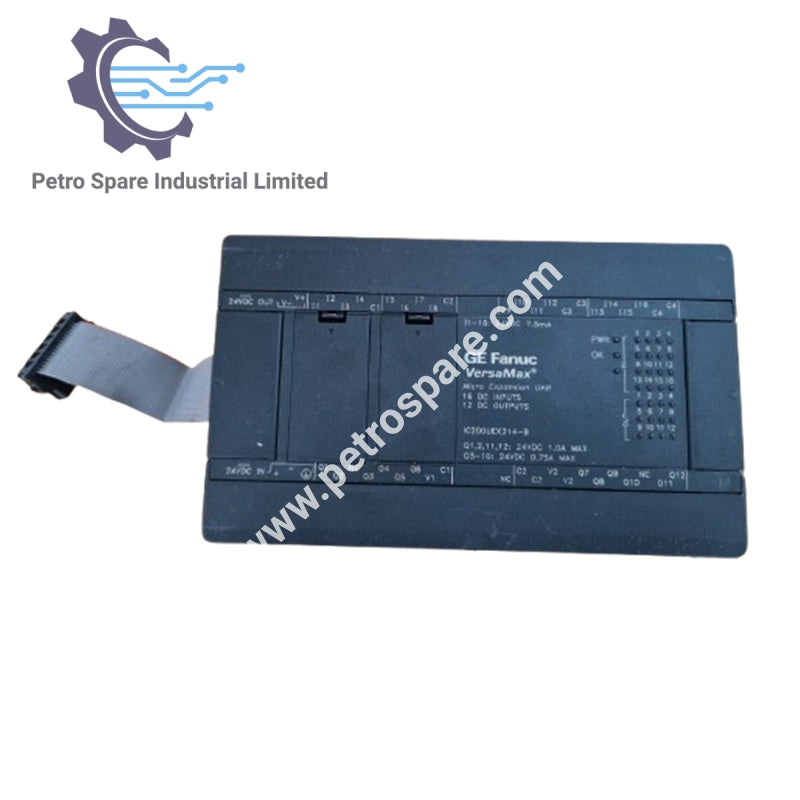

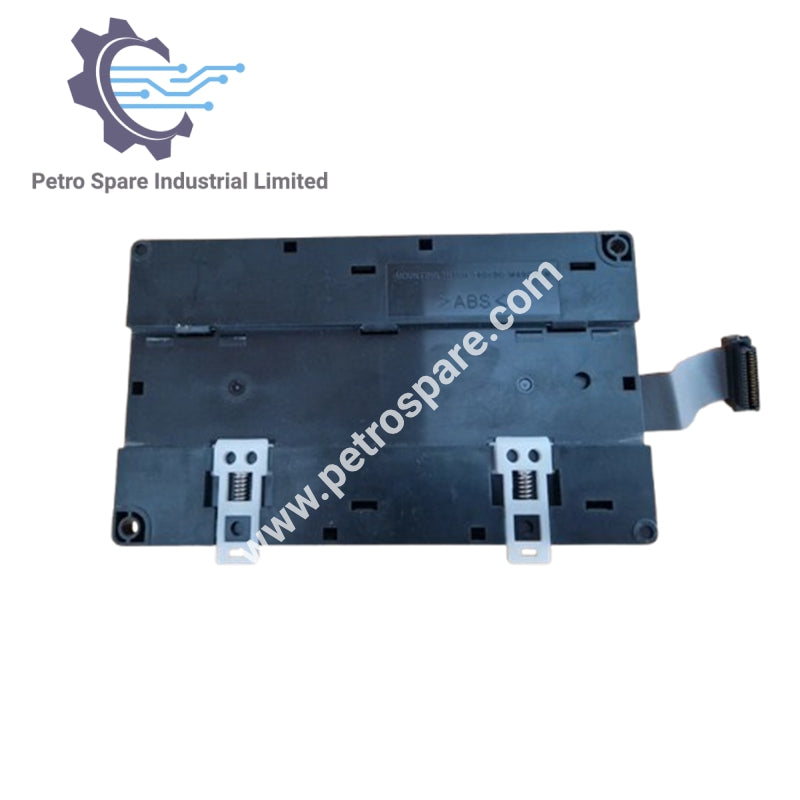

IC200UEX214, GE Fanuc VersaMax 28 noktalı Micro PLC genişletme ünitesidir. VersaMax Micro PLC'lerin G/Ç kapasitesini artırır ve endüstriyel otomasyon uygulamaları için güvenilir DC giriş ve transistör çıkışı performansı sunar.

DC Güç Özellikleri

• Aralık: 24 VDC (‑20%, +25%)

• Besleme tutma süresi: 19,2 VDC'de 10 ms

• +24 VDC çıkış beslemesi: Maksimum 200 mA (giriş devreleri ve kullanıcı cihazları için)

• İlk akım: 30 VDC'de maksimum 1 A

• İlk akım süresi: 1 A için 10 ms

• Giriş akımı: 24 VDC'de tipik 0,20 A

• Güç değeri: 5 W

DC Giriş Özellikleri

• Anma gerilimi: 24 VDC

• Gerilim aralığı: 0–30 VDC

• Giriş akımı: Tipik 7,5 mA

• Giriş direnci: 2,8 kΩ

• Eşik gerilimi: AÇIK ≥ 15 VDC, KAPALI ≤ 5 VDC

• Eşik akımı: AÇIK ≤ 4,5 mA, KAPALI ≥ 1,5 mA

• Tepki süresi: 0,5–20 ms

• İzolasyon gerilimi: Saha tarafı ile lojik tarafı arasında 1500 V RMS, gruplar arasında 500 V RMS

Transistör Çıkış Özellikleri

• Gerilim aralığı: 12 VDC / 24 VDC (V1, C1'de 24 VDC +10% / ‑43% giriş)

• Maksimum yük:

  • Q1, Q2, Q11, Q12 = 24 VDC'de nokta başına 1,0 A

  • Q3–Q10 = 24 VDC'de nokta başına 0,75 A

  • Q3–Q10 = 12 VDC'de nokta başına 0,5 A

• Maksimum ilk akım:

  • Q1, Q2, Q11, Q12 = 20 ms için 8 A (1 darbe)

  • Q3–Q10 = 20 ms için 4 A (1 darbe)

• Gerilim düşümü: Maksimum 0,3 V

• KAPALI durum kaçak akımı: Maksimum 100 μA

• Tepki süresi: KAPALI→AÇIK = maksimum 0,1 ms (24 VDC, 0,2 A); AÇIK→KAPALI = maksimum 0,1 ms (24 VDC, 0,2 A)

• İzolasyon gerilimi: Saha tarafı ile lojik tarafı arasında 1500 V RMS, gruplar arasında 500 V RMS

• Harici sigorta: Önerilir

---
