IC200UDD164

Genel Bakış

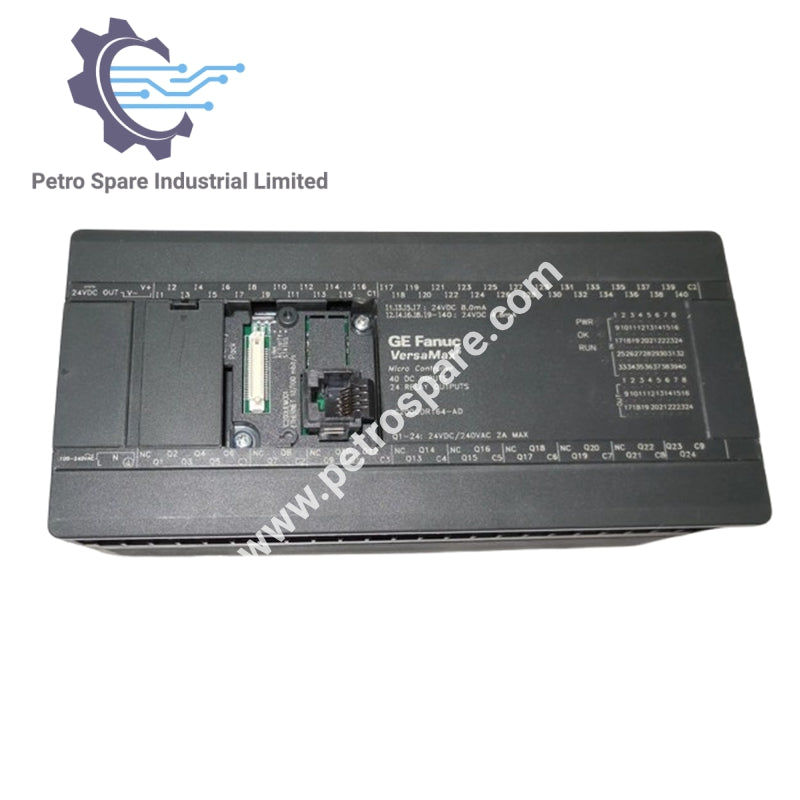

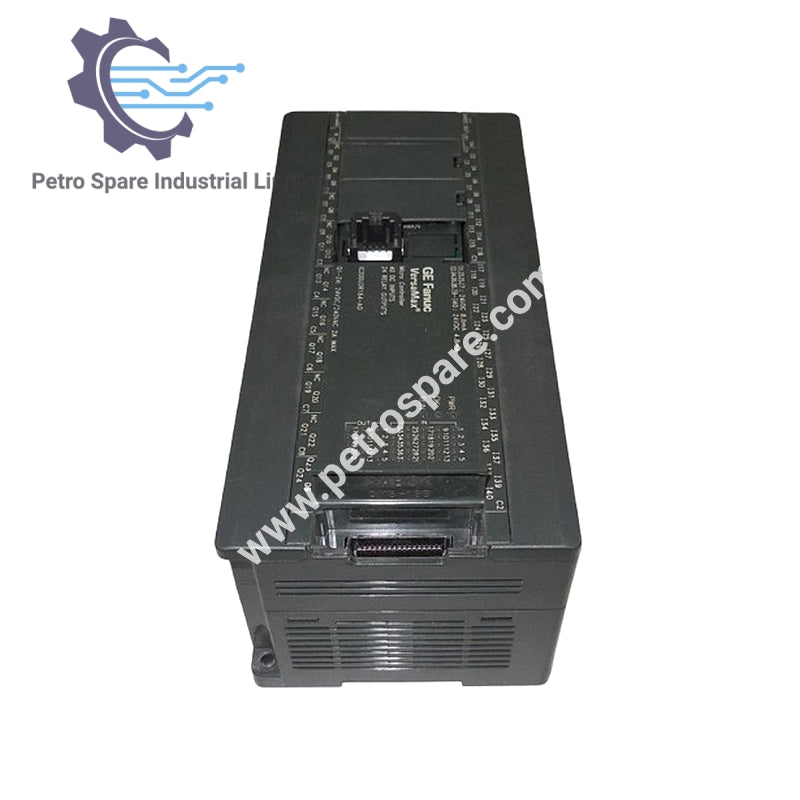

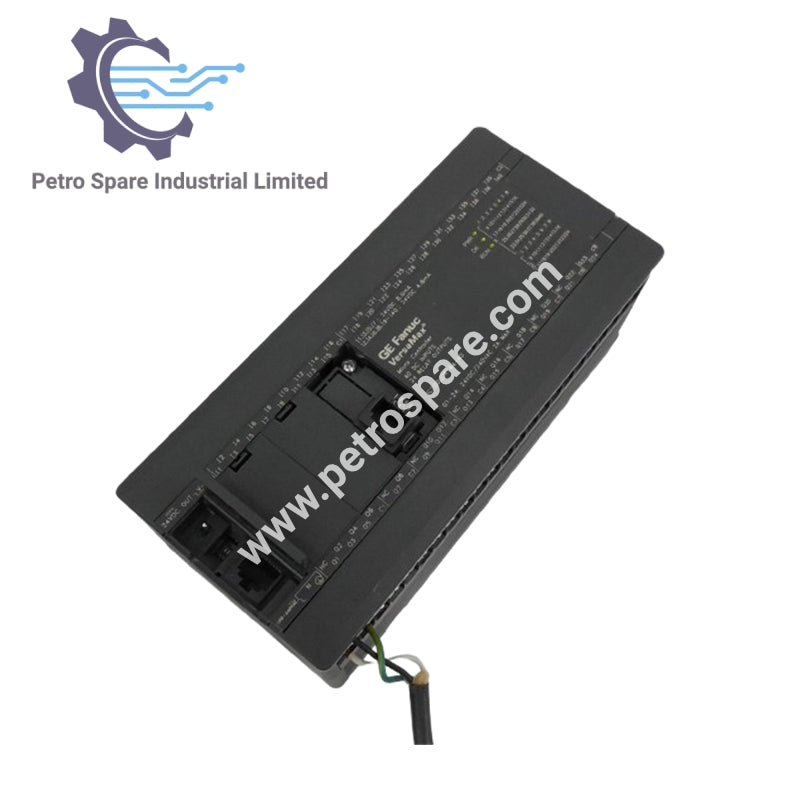

IC200UDD164, entegre 24 VDC güç kaynağına sahip, 64 noktalı bir GE Fanuc VersaMax Micro PLC'dir. Yüksek hızlı sayma ve kompakt kontrol uygulamalarını destekleyen ürün, 40 DC girişi ve 24 DC transistör çıkışı sunar.

G/Ç Yapılandırması

• Girişler: 40 × 24 VDC pozitif/negatif lojik

• Çıkışlar: 24 × 24 VDC transistör (sink tipi)

• Yüksek hızlı sayaçlar: En fazla 4 Tip A, veya 1 Tip A + 1 Tip B, veya 4 Tip A_32, veya 1 Tip A_32 + 1 Tip B_32

DC Güç Özellikleri

• Gerilim aralığı: 19,2–30 VDC

• Besleme tutma süresi: 19,2 VDC'de 10 ms

• İlk kalkış akımı: 30 VDC'de maksimum 1 A

• İlk kalkış süresi: 1 A için 10 ms

• Giriş akımı: 24 VDC'de tipik 0,20 A

• Güç değeri: 5 W

DC Giriş Özellikleri

• Anma gerilimi: 24 VDC

• Gerilim aralığı: 0–30 VDC

• 24 VDC'de giriş akımı: I1, I3, I5, I7 = tipik 8 mA; diğerleri = tipik 4,8 mA

• Giriş empedansı: I1, I3, I5, I7 = 2,7 kΩ; diğerleri = 4,7 kΩ

• Eşik gerilimi: AÇIK ≥ 18 VDC, KAPALI ≤ 5 VDC

• Eşik akımı:

  • I1, I3, I5, I7: AÇIK ≤ 4,5 mA, KAPALI ≥ 1,8 mA

  • Diğer girişler: AÇIK ≤ 3,3 mA, KAPALI ≥ 1,6 mA

• Tepki süresi: Yapılandırılabilir 1–20 ms (normal giriş); 100 µs (HSC girişi)

• İzolasyon gerilimi: Saha tarafı ile lojik tarafı arasında 1500 V RMS, gruplar arasında 500 V RMS

---
