469-P5-HI-A20

Genel Bakış

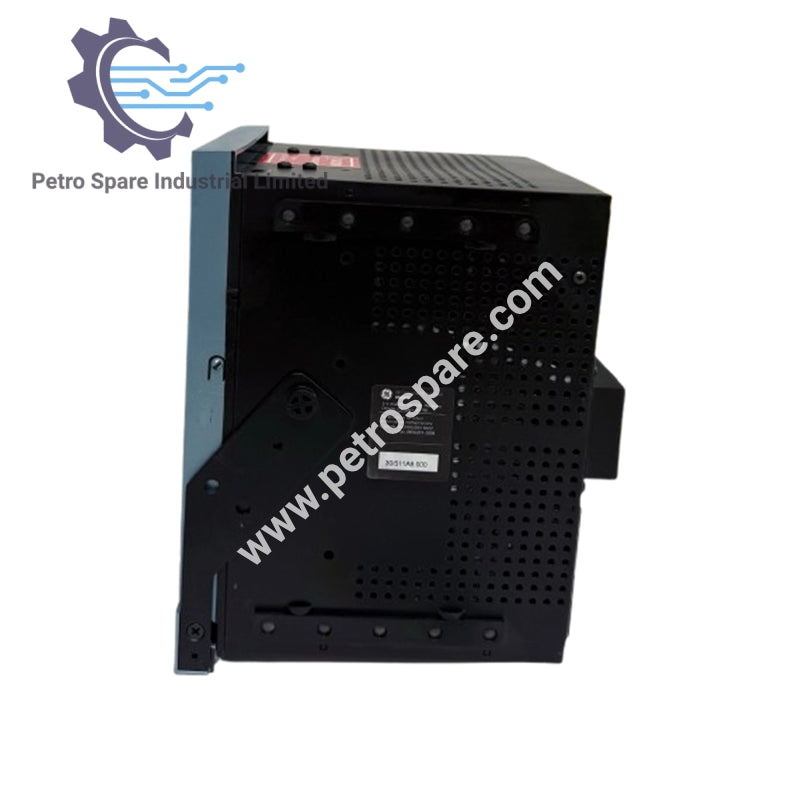

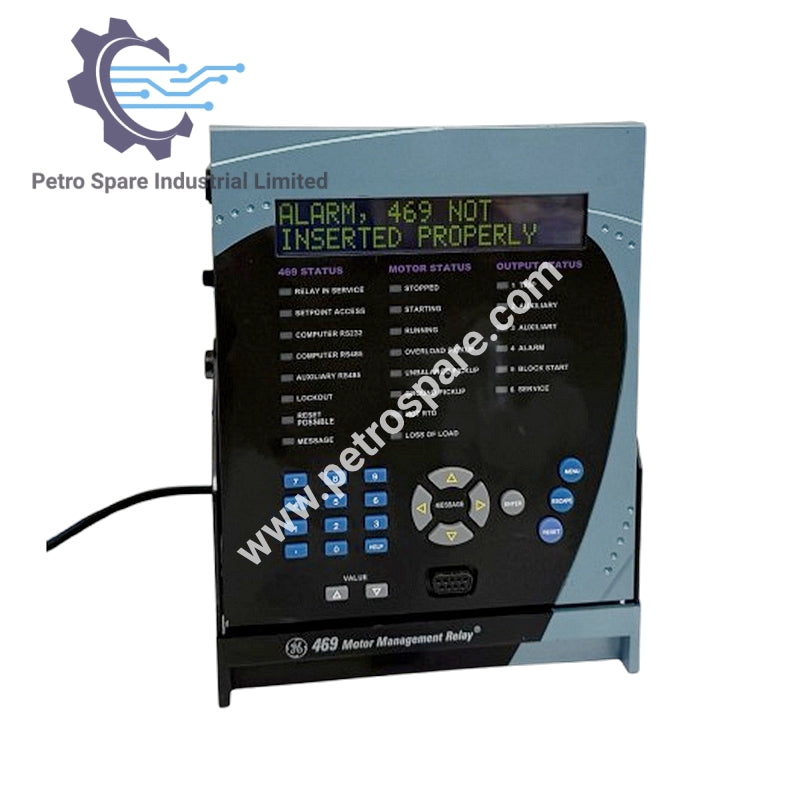

469-P5-HI-A20, GE Multilin motor koruma rölesidir.

Kimlik

• Model: 469-P5-HI-A20

• Tip: Motor Koruma Rölesi

• Üretici: GE Multilin

Aşırı Gerilim Koruması

• Pickup Seviyesi: 1.01–1.10 × nominal (0.01 adımlarla, herhangi bir faz)

• Zaman Gecikmesi: 0.1–60.0 s (0.1 adım)

• Doğruluk: Gerilim girişlerine göre pickup; zamanlama ±100 ms veya ±0.5%

• Elemanlar: Atma ve Alarm

Gerilim Faz Ters Çevirme

• Konfigürasyon: ABC veya ACB faz dönüşü

• Zamanlama Doğruluğu: 500–700 ms

• Elemanlar: Atma

Frekans Koruması

• Gerekli Gerilim: Faz A'da tam ölçeğin >%30'u

• Yüksek Frekans Algılama: 25.01–70.00 Hz (0.01 adım)

• Düşük Frekans Algılama: 20.00–60.00 Hz (0.01 adım)

• Doğruluk: ±0.02 Hz

• Zaman Gecikmesi: 0.1–60.0 s (0.1 adım)

• Zamanlama Doğruluğu: <100 ms veya ±0.5%

• Elemanlar: Atma ve Alarm

Faz Kısa Devre Koruması

• Algılama Seviyesi: 2.0–20.0 × CT primer (0.1 adım, herhangi bir faz)

• Zaman Gecikmesi: 0–1000 ms (10 adım)

• Doğruluk: Faz akımı girişlerine göre algılama; zamanlama +50 ms

• Elemanlar: Atma

Azaltılmış Gerilim Başlatma

• Geçiş Seviyesi: %25–300 FLA (1 adım)

• Geçiş Süresi: 1–250 s (1 adım)

• Geçiş Kontrolü: Akım, Zamanlayıcı veya birleşik Akım & Zamanlayıcı

---
