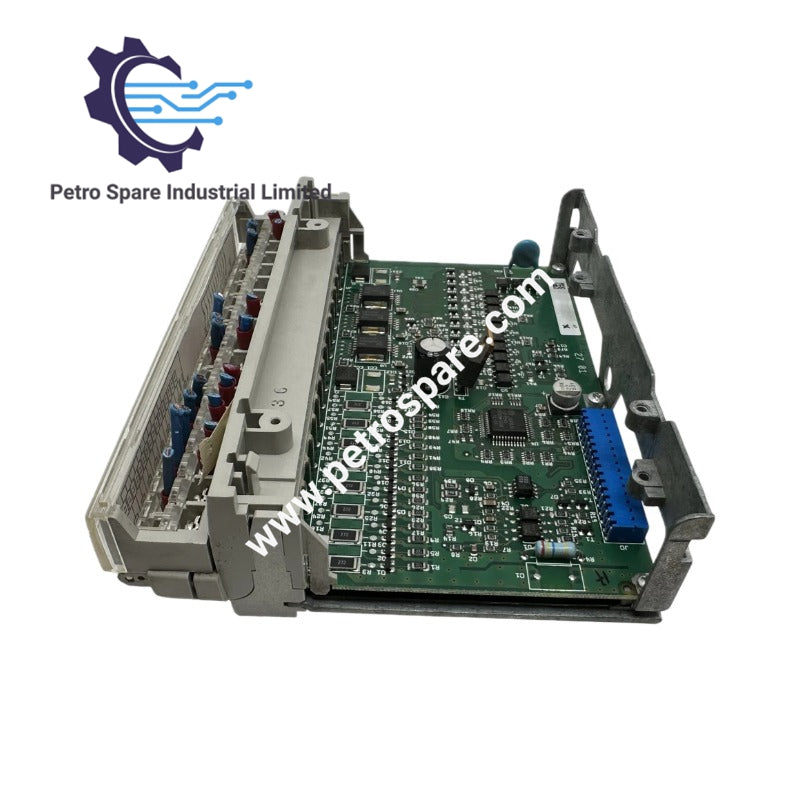

TSXDMZ28DT

Ürün Genel Bakış

TSXDMZ28DT, tek bir ünitede DC dijital girişler ve çıkışların kompakt bir kombinasyonunu sağlamak üzere tasarlanmış Modicon TSX Micro serisi ayrık katı hal I/O temel modülüdür.

Teknik Özellikler

• Ana: Modicon TSX Micro otomasyon platformu
• Ürün Tipi: Ayrık katı hal I/O temel DC

• Ayrık Giriş Sayısı: 16 (1 HE-10 konnektör)
• Ayrık Giriş Voltajı: 24 V DC pozitif
• Ayrık Giriş Akımı: 7 mA
• Giriş Tipi: Dirençli
• Giriş Uyumluluğu: 2 telli / 3 telli yakınlık sensörü
• Giriş Voltaj Sınırları: < 5 V (durum 0), ≥ 11 V (durum 1)
• Giriş Akım Sınırları: ≤ 1.5 mA (durum 0), ≥ 2.5 mA (durum 1)
• Giriş Empedansı: 3.4 Ω
• Giriş Tepki Süresi: 0.1–7.5 ms (AÇIK/KAPALI)

• Ayrık Çıkış Sayısı: 12 (vidalı terminal bloğu)
• Ayrık Çıkış Voltajı: 24 V DC
• Çıkış Akımı (kanal başına): 0.5 mA
• Çıkış Voltaj Sınırları: 19–30 V
• Çıkış Akım Sınırları: 0.625 A
• Kaçak Akım: ≤ 0.5 mA (durum 0)
• Artık Voltaj: ≤ 0.3 V
• Çıkış Tepki Süresi: ≤ 0.5 ms (AÇIK/KAPALI)

• Akım Tüketimi: 132 mA
• Güç Tüketimi: 5 W (giriş), kanal başına 0.15 W çıkış, modül çıkışı 3.5 W

---
