1756-OW16

Ürün Genel Bakış

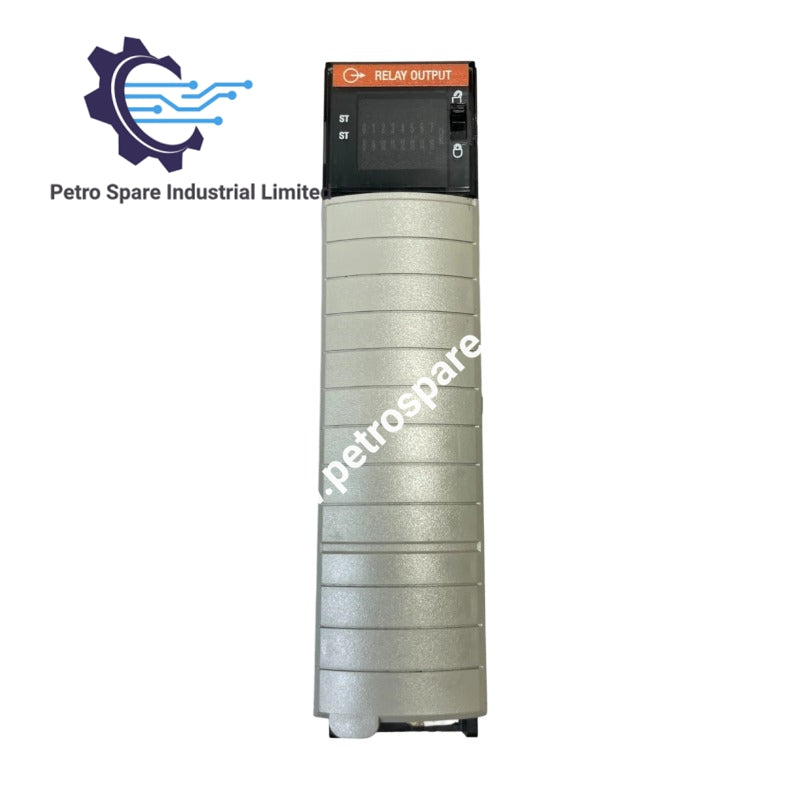

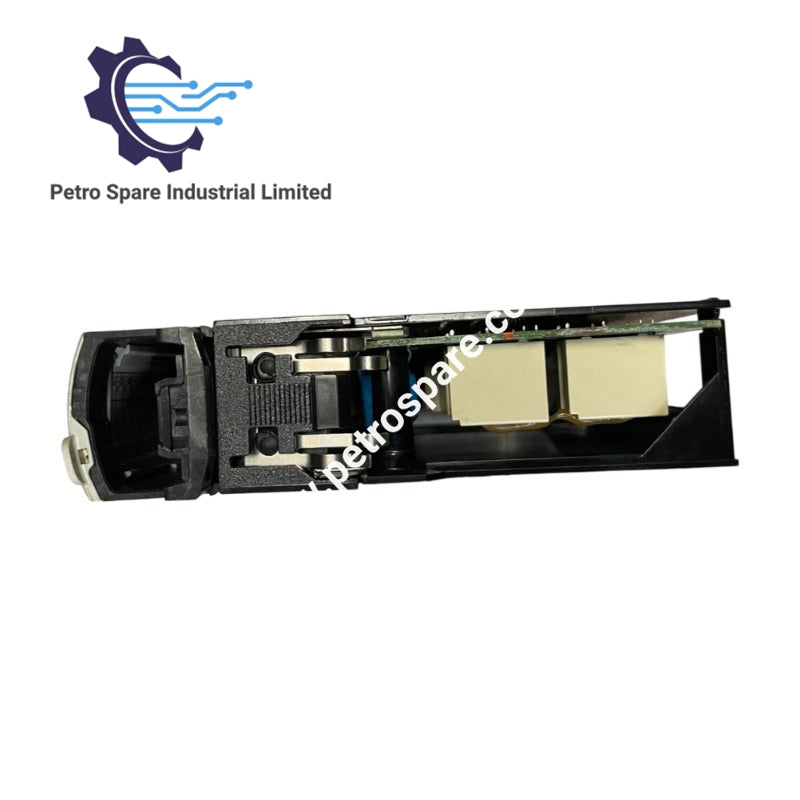

1756-OW16I, ControlLogix AC/DC izole kontak çıkış modülüdür.

Teknik Özellikler

• Çıkışlar: 16 N.O., ayrı ayrı izole edilmiş
• Pilot yükü: C300/R150
• Çalışma voltaj aralığı: 5…125V DC, 10…240V AC
• Çıkış voltaj aralığı (yük bağımlı):
 – 1 A @ 5…30V DC
 – 0.5 A @ 48V DC
 – 0.22 A @ 125V DC
 – 1.5 A @ 120V AC 50/60 Hz
 – 0.75 A @ 240V AC 50/60 Hz
• Çıkış gecikme süresi: Kapalıdan Açığa 10 ms maks., Açıkdan Kapalıya 10 ms maks.
• Akım çekişi: 150 mA @ 5.1V, 150 mA @ 24V
• Toplam arka plan gücü: 4.4 W
• Maksimum güç dağılımı: 4.5 W @ 60 °C (140 °F)
• Termal dağılım: 15.35 BTU/saat
• Kapalı durum sızıntı akımı, nokta başına maks.: 1.5 mA
• Minimum yük akımı: Nokta başına 10 mA
• İlk kontak direnci, maks.: 100 mΩ @ 6V 1 A
